投稿した先生からのメッセージ
運ばれてきた患者さんの心電図を見て、ST上昇に気づけたとして…その次に何を考えるでしょうか。
ST上昇は「あるかないか」だけでなく、「どの誘導で上がっているか」まで読めると、責任血管が推定でき、起こりうる合併症まで先回りできます。
本スライドでは、J点でSTを見るという基本から、四肢誘導・胸部誘導の「目線」、責任血管とミラーイメージ、初期対応までを整理しました。
後半は「徐脈＋下壁STEMI、あと10分で来院」という設定で、来院前にチームで何を連絡し何を準備するかまで扱っています。
【セミナースライドやアーカイブ動画は、公式LINEで共有しています】
概要
心電図の勉強というと、波形を覚えることから入りがちです。でも救急外来で本当に必要なのは、「この波形を見たときに、次に何をするか」だと思っています。
本スライドは、オンライン心電図セミナーで扱った「ST上昇」の回をまとめたものです。難しいリクツより、現場で使えることを重視して構成しました。
【セミナースライドやアーカイブ動画は、公式LINEで共有しています】
本スライドの対象者
医学生／研修医
参考文献
2023 ESC Guidelines for the management of acute coronary syndromes
2025 ACC/AHA Guideline for the Management of Acute Coronary Syndromes
みんなの救命救急科（中外医学社）
投稿された先生へ質問や勉強になったポイントをコメントしてみましょう！
0 件のコメント
三谷雄己さんの他の投稿スライド
【10分で学ぶ】発熱≠感染症【まず考えるべき非感染性発熱】
三谷雄己
8,136
49
冬場に多い入浴中のヒートショック サウナをきっかけに学ぼう
三谷雄己
20,965
29
Primary survey 呼吸(B)の異常【メカニズムの評価を中心に】
三谷雄己
151,443
322
このスライドと同じ診療科のスライド
テキスト全文
ST上昇の波形とアクションを学ぶセミナーの目的
#1.
オンライン開催 読まずに身につく！ 救急心電図セミナー ST上昇の波形とアクションを学ぼう 広島大学救急集中治療医学 三谷 雄己
#2.

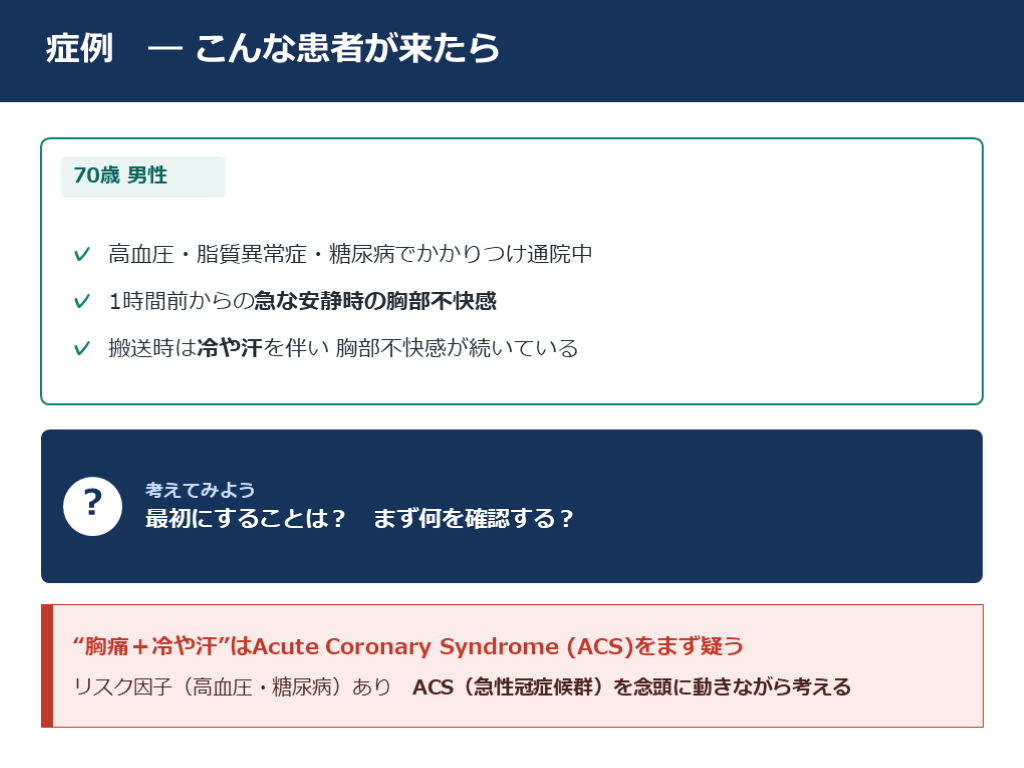

症例 ― こんな患者が来たら 70歳 男性 ✓ 高血圧・脂質異常症・糖尿病でかかりつけ通院中 ✓ 1時間前からの急な安静時の胸部不快感 ✓ 搬送時は冷や汗を伴い 胸部不快感が続いている ？ 考えてみよう最初にすることは？ まず何を確認する？ “胸痛＋冷や汗”はAcute Coronary Syndrome (ACS)をまず疑う リスク因子（高血圧・糖尿病）あり ACS（急性冠症候群）を念頭に動きながら考える
#3.

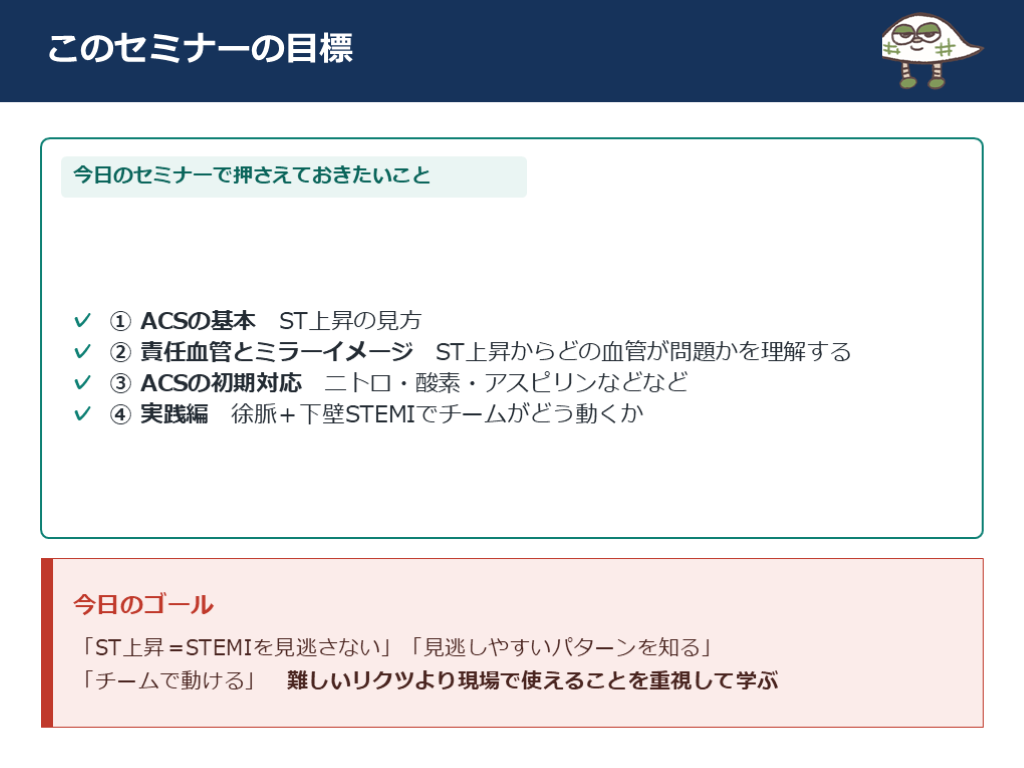

このセミナーの目標 今日のセミナーで押さえておきたいこと ✓ ① ACSの基本 ST上昇の見方 ✓ ② 責任血管とミラーイメージ ST上昇からどの血管が問題かを理解する ✓ ③ ACSの初期対応 ニトロ・酸素・アスピリンなどなど ✓ ④ 実践編 徐脈＋下壁STEMIでチームがどう動くか 今日のゴール 「ST上昇＝STEMIを見逃さない」「見逃しやすいパターンを知る」 「チームで動ける」 難しいリクツより現場で使えることを重視して学ぶ
急性冠症候群（ACS）の基本と初期対応
心筋梗塞の基本波形とST上昇の見方
責任血管とミラーイメージの理解
ST上昇のないSTEMIの見逃しと対応
アスピリンと抗血小板薬の使用法
救急隊からの連絡と初期対応の準備
急変に備えるための準備と対応
今日の要点とTake Home Message
救急のオンラインコミュニティ「Qラボ」の紹介
#4.
第1部 ACSの基本 胸痛患者に出会ったら まず何をする？
#5.
最初にやること ― 10分以内に心電図 胸痛患者の初期対応 ✓ できるだけ早く（10分以内）に心電図 ✓ 診断できなければ5〜10分ごとに再検 ✓ 以前の心電図があれば必ず比較 ✓ 搬送中に情報を集めておく ✓ STEMIなら再開通まで90分以内 （door-to-balloon time） なぜ急ぐ？ 心電図の結果でその後の 治療方針が大きく変わる 特にST上昇の有無が重要 発症から再開通までの 総虚血時間が長いほど 心筋細胞は障害される 10分以内に心電図 → STEMIなら即カテ室へ 胸痛を見たらまず心電図 目標は door-to-balloon 90分以内 ST上昇を見たら、データを待たずに速やかに循環器とカテ室に連絡する
#6.
ACSの分類 ― まずは大きく3つ ACS＝急性冠症候群 ✓ 冠動脈が詰まりかけて心臓が 危ない状態 ✓ ST上昇あり → STEMI （すぐ動きたい） ✓ ST上昇なし → NSTEMI／不安定狭心症(まとめて NSTE-ACS と呼ぶ) ACS ST上昇 は？ あり なし STEMI （今日の主役） NSTE-ACS 今日は「ST上昇＝STEMI」に集中 ST上昇のないNSTE-ACSの細かい対応は今回は割愛 まずはSTEMIを見逃さないことに絞る
#7.
心筋梗塞の基本波形
#8.
モニターと12誘導の違い
#9.
ST上昇・低下は「J点」で見る J点とST上昇の見方 ✓ J点＝QRS波とSTのつなぎ目 ✓ J点が基線より上 → ST上昇 ✓ J点が基線より下 → ST低下 ✓ 連続する2誘導以上で 1mm以上のST上昇が目安 ✓ 基線＝T波の終わり〜P波 J点（QRS波とST部分のつなぎ目） まずJ点を見る ST上昇の判断は、まずJ点が基線から上下にずれていないかを見る 細かい数値は目安 連続する誘導のST上昇と経時変化をセットで見る
#10.
ST低下を見たら“対側”も見てみる reciprocal change（対側性変化） ✓ ST低下を見たら「本当に低下だけ？」と疑う ✓ ST上昇の裏返し（鏡）のことがある ✓ 例：下壁(II・III・aVF)のST上昇 ⇄ aVLのST低下 ここがコツ ST低下のほうが目立つことも低下を手がかりに本命のST上昇を探す 低下を見たら対側のST上昇を確認 STの低下だけで終わらせず、対側の誘導でST上昇が隠れていないかを見直す
#11.
第2部 責任血管とミラーイメージ “目線”を12方向に増やす ST上昇の場所から血管を読む
#12.
四肢誘導の6つの目線
#13.
胸部誘導の担当部位
#14.
冠動脈と梗塞部位の対応
#15.
責任血管・ミラー早見表 ST上昇の“場所”＝詰まった血管のヒント ST上昇の場所から責任血管が読める とくに下壁＝RCAは徐脈・右室梗塞に注意
#16.
ST上昇の“ない”STEMIもある ST上昇がない＝STEMIでない ではない ✓ 後壁梗塞：12誘導ではST上昇が出ない V1-3のST低下（ミラー）が手がかり ✓ 超急性期T波（hyperacute T）：発症直後はST上昇より先にT波が尖って高くなる ✓ どちらも“らしくない”STEMI 知っていれば拾える “らしくないSTEMI”を知っておく ST上昇だけを探すと見逃す 後壁のST低下や超急性期T波も知っておく
#17.
第3部 ACSの初期対応 “MONA”は見直されている 今の初期対応を知る
#18.
MONAはもう古い？ 昔の合言葉「MONA」 ✓ Morphine（モルヒネ）／ Oxygen（酸素） Nitrate（硝酸薬）／ Aspirin（アスピリン） ✓ 今はルーチンでの“MONA全部”は非推奨 ✓ モルヒネは硝酸薬でも痛みが取れないときだけ 今の考え方 エビデンスに沿って 必要なものを必要なだけ 酸素はルーチンにしないなど 見直されている “ACSだからMONAを全部”ではない 合言葉で機械的に投与しない 症状緩和＋アスピリンを軸に 酸素や鎮痛は必要時のみ
#19.
症状緩和 硝酸薬（ニトロ）の使い方と禁忌 胸痛をやわらげる第一選択 ✓ 死亡率は下げないが胸痛を和らげる ✓ ニトログリセリン舌下 0.3〜0.6mg （数分で改善なければ追加） ✓ 持続静注：0.1〜0.2μg/kg/minで開始 血圧で調整 使ってはいけない場面 ・収縮期血圧 <90mmHg （普段より30以上の低下も） ・右室梗塞の疑い ・高度徐脈（<50bpm） ・PDE5阻害薬（バイアグラ等） 服用後24時間以内 使う前に 血圧・右室梗塞・PDE5阻害薬 をチェック 効かせたいのは症状緩和 血圧を見ながら少量から 漫然と続けない 下壁STEMI＋徐脈＋低血圧ではニトロを使わない
#20.
酸素は SpO2 90% 未満から ― 目標は 94〜96% ルーチン投与はしない SpO2 90% 以上へのルーチン投与は推奨されない （JCS・ESC・ACC/AHA いずれもクラス III） ただし理由は「害がある」ではなく 「利益がない」。 万例規模の試験で死亡は変わらなかった SpO2 90% 未満で開始する（クラス I） 投与するなら 目標 94〜96%。100% を目指さない（IOTA 2018） アクション 90% 以上なら酸素は不要 病院前は 94% 未満 が基準 （救急隊プロトコル） 院内 90% と数字が違う点に注意 COPD など II 型呼吸不全のリスクがあれば 88〜92% JCS 急性冠症候群GL（2018年改訂版）／2023 ESC ACS／2025 ACC/AHA ACS／Stub 2015 Circ・Hofmann 2017 NEJM・Stewart 2021 BMJ・Chu 2018 Lancet
#21.
アスピリンと抗血小板薬（DAPT）― 2 剤目は「いつ」が肝心 アスピリンは早期に ACS を強く疑えば アスピリン 162〜324 mg を噛み砕く 経口投与できないなら 胃管・坐剤 で 維持量は 81〜162 mg/日 2 剤目は「いつ」 STEMI カテ前にプラスグレル 20 mg NSTE-ACS 冠動脈病変を確認してから投与する。 造影前のルーチン前投与は推奨されない 負荷 20 mg → 維持 3.75 mg 「早いほど良い」 アスピリン P2Y12 阻害薬の前投与は ACCOAST 試験で虚血イベントが減らず大出血がほぼ 2 倍（HR 1.90） ATLANTIC試験 でも 31 分の先行投与に利益なし。プラスグレルは PCI 適用例のみが適応 JCS 2020 フォーカスアップデート版 冠動脈疾患患者における抗血栓療法／2023 ESC ACS／2025 ACC/AHA ACS／Montalescot 2013・2014 NEJM
#22.
考える この心電図をどう読む？ 救急隊記録の12誘導（HR 45 意識清明） ？ 考えてみようどこに異常がある？ 何を疑う？ 緊急度は？
#23.
答え 下壁STEMI＋徐脈（RCAを疑う） 心電図所見 ✓ II・III・aVFのST上昇 （III≥II）＝下壁梗塞 ✓ I・aVLの reciprocal ST低下 ✓ 徐脈（洞徐脈〜房室ブロック） ✓ RCA領域の虚血 → RCA近位部の閉塞 合併に注意 下壁STEMIは右室梗塞・房室 ブロックを合併しやすく バイタルが 崩れやすい 四肢誘導 赤＝ST上昇（II III aVF） 青＝reciprocal ST低下（I aVL）
#24.
第4部 実践編：徐脈＋下壁STEMI “あと10分で来院” チームでどう動く？
#25.
症例 ― 救急隊からの連絡 連絡の内容 ✓ 60代男性、冷汗を伴う胸痛 ✓ 救急隊の12誘導で II・III・aVF のST上昇 ✓ 徐脈（HR 45前後）、意識は清明 ✓ 血圧はやや低め、あと約10分で来院 最初の判断 下壁STEMIを強く疑う 確定を待たず受け入れとカテ の段取りを同時に連絡する 徐脈と低血圧は注意すべき バイタルサイン この10分で何を準備する？ 鑑別・連絡・急変対応を 来院前にチームで組み立てておく
#26.
押さえておきたい鑑別① 大動脈解離 なぜ重要か ✓ 上行〜基部の解離がRCAに波及し下壁STEMI様に ✓ 見逃して抗血栓薬・抗凝固を入れると危険 ✓ チェック：血圧左右差・背部痛・縦隔拡大・AR雑音 ✓ 迷走神経反射・高K血症なども鑑別に(徐脈) 確認する検査 心エコー （フラップ・AR・心嚢液） 胸部X線（縦隔拡大） 血行動態が許せば造影CT 抗血栓薬の前に“一度は大動脈解離を考える” 即カテ・即抗血栓の前に、治療が真逆になる疾患を一度思い出す 血圧左右差と背部痛を確認し、疑えばエコー・造影CTで除外してから進む
#27.
押さえておきたい鑑別② 右室梗塞と徐脈の対応 下壁STEMIに合併しやすい ✓ 下壁STEMIの30〜50%に右室梗塞を合併 ✓ II・III・aVFで III≧II ならより疑う ✓ 前負荷依存で低血圧・徐脈になりやすい 対応の原則 ニトロは禁忌 （血圧が落ちる） 輸液で前負荷を保つ 徐脈は信号機の「3段階」 で緊急度を判断し アトロピン→経皮ペーシング 徐脈には“経皮ペーシング”を早めに準備 アトロピンで反応が乏しければ経皮ペーシングのパッドを先に貼る 血圧低下時はニトロを使わず輸液＋ノルアドレナリン
#28.
10分で来院 ― 誰に どこまで連絡するか “確定を待たず”に動き出す連絡 ✓ 循環器／カテ室オンコール：STEMI疑いの段階で早期連絡 （door-to-balloon短縮） ✓ 上級医・救急Nsリーダー：受け入れ体制の指揮と役割分担 ✓ 臨床工学技士（CE）：ペーシング・ECMO（ECPR）の待機を依頼 ✓ 放射線・CT：カテ室の準備 大動脈解離の除外に備え ポータブルX-p・造影CTの準備 ミニマムに“先に”共有する 「下壁STEMI疑い・徐脈・約10分後に来院」を簡潔に共有 確定を待たず関係者を動かす
#29.
アクションプラン ― 医師 × 看護師 医師の視点 ✓ 心エコーでRV・解離・心膜液を確認 ✓ カテ室へ連絡、抗血栓薬は解離除外後 ✓ 輸液で前負荷維持、ニトロは慎重 ✓ 徐脈→アトロピン／経皮ペーシング ✓ 挿管・ECPRの段取りを宣言・共有 看護師の視点 ✓ モニター・SpO₂・血圧(左右)装着 ✓ 静脈路2本・採血 （トロポニン/凝固/電解質） ✓ 除細動＋ペーシングパッドを貼付 ✓ 薬剤準備：アトロピン・昇圧薬・鎮静/鎮痛 ✓ 挿管・ECMO物品と動線を確保 ✓ 家族対応・同意・時系列の記録 役割を“口に出して”決める 誰がペーシング+除細動、誰が薬剤、誰が記録か 来院前に宣言しておくと急変時に迷わない
#30.
急変に備える ― 徐脈・気道・心停止（ECPR） 段階を踏んで先回り ✓ 徐脈・房室ブロック：アトロピン → 反応なければ経皮ペーシング（鎮痛・鎮静も） ✓ 意識悪化・気道リスク：早期に気道確保 ✓ 胃管は経口で （抗血栓薬で経鼻は鼻出血リスク） ✓ 治療抵抗性のショック・難治性VF/VT では早期にECPR（ECMO）を考慮 挿管とECPRの注意 循環虚脱に注意 鎮静薬は少量から 最初からケタミン 昇圧薬(ノルアドレナリン)を 手元に準備 ECPRの可能性をCE・カテ室へ 事前に連絡しておく
#31.
Take Home Message 今日の要点 ✓ 胸痛は10分以内に心電図 J点でST上昇・低下を見る ✓ ST上昇の場所で責任血管を読む 下壁＝RCAは徐脈・右室梗塞に注意 ✓ 前胸部のST低下“単独”は後壁梗塞を疑う 超急性期T波にも注意 ✓ 初期対応：ニトロ（禁忌注意）・アスピリン・必要時のみ酸素 早くカテ室へ ✓ チームは確定を待たず連絡・準備 役割を宣言し ペーシング／挿管／ECPRの宣言を 「STEMIらしくないSTEMI」を見逃さない 典型像だけに頼らず、疑ったら 比較・再検・応援
#32.
救急のオンラインコミュニティ「Qラボ」 Qラボとは ✓ 踊る救急医・三谷が運営する救急のコミュニティ ✓ 毎月テーマを決めてセミナー開催 今月は「輸液療法」 ✓ アーカイブ動画と解説記事が見放題 ✓ 医師・看護師・救急救命士・学生まで参加 参加のしかた 以下の公式LINEから参加可能 プランの詳細と ご案内をお送りします 気になる方はまず のぞいてみてください https://lin.ee/v7wgpph
#33.
Thank you ご参加ありがとうございました 公式LINEで「心電図」と送ると 本日の資料と次回セミナーの概要が届きます次回は 8月29日（土）19:00〜22:00 完全版セミナーでお会いしましょう
