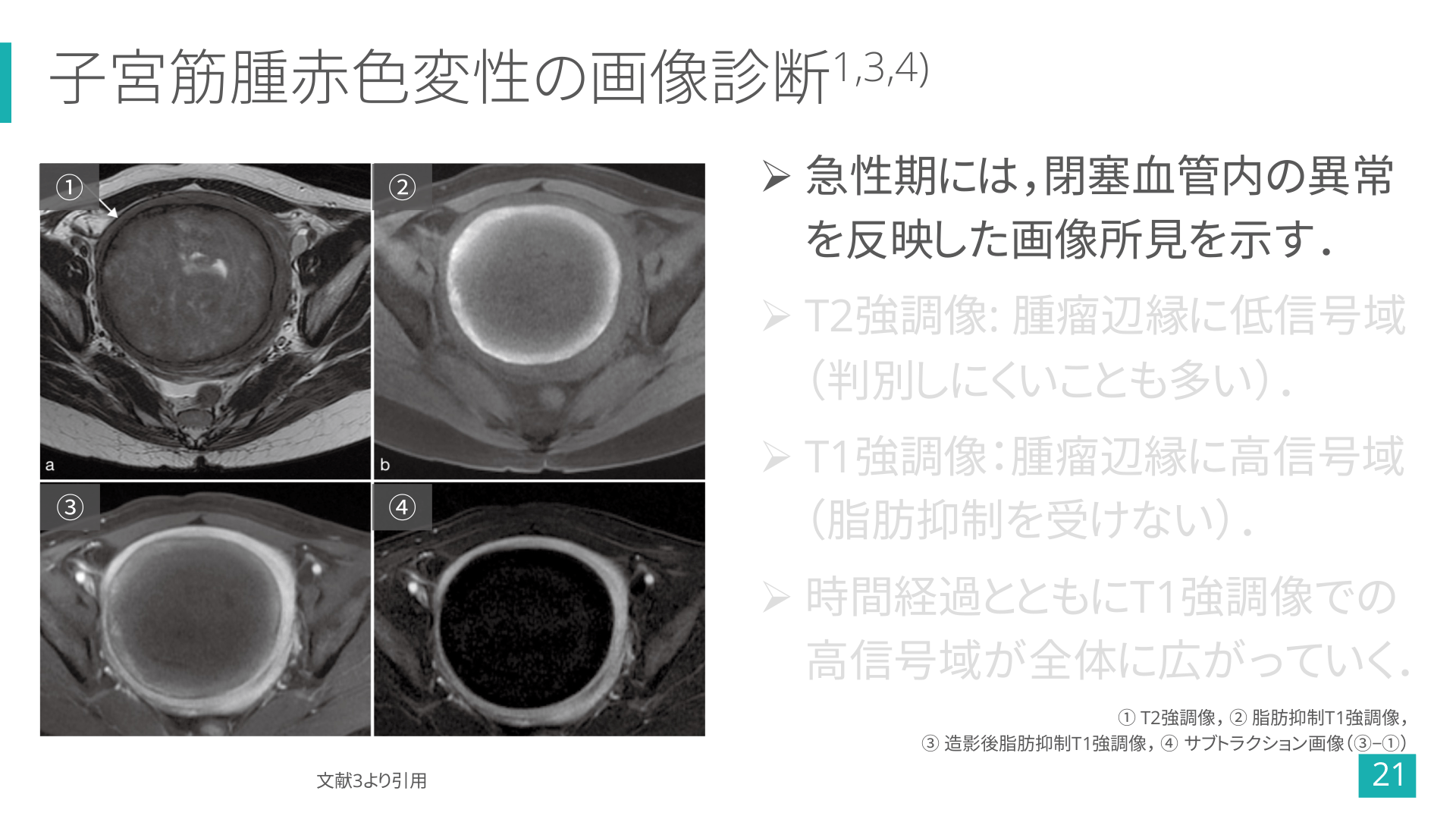

1,3,4) 子宮筋腫赤色変性の画像診断 ① ② Ø 急性期には,閉塞血管内の異常 を反映した画像所見を示す. Ø T2強調像: 腫瘤辺縁に低信号域 (判別しにくいことも多い). ③ ④ Ø T1強調像:腫瘤辺縁に高信号域 (脂肪抑制を受けない). Ø 時間経過とともにT1強調像での 高信号域が全体に広がっていく. ① T2強調像, ② 脂肪抑制T1強調像, ③ 造影後脂肪抑制T1強調像, ④ サブトラクション画像(③−①) 文献3より引用 21

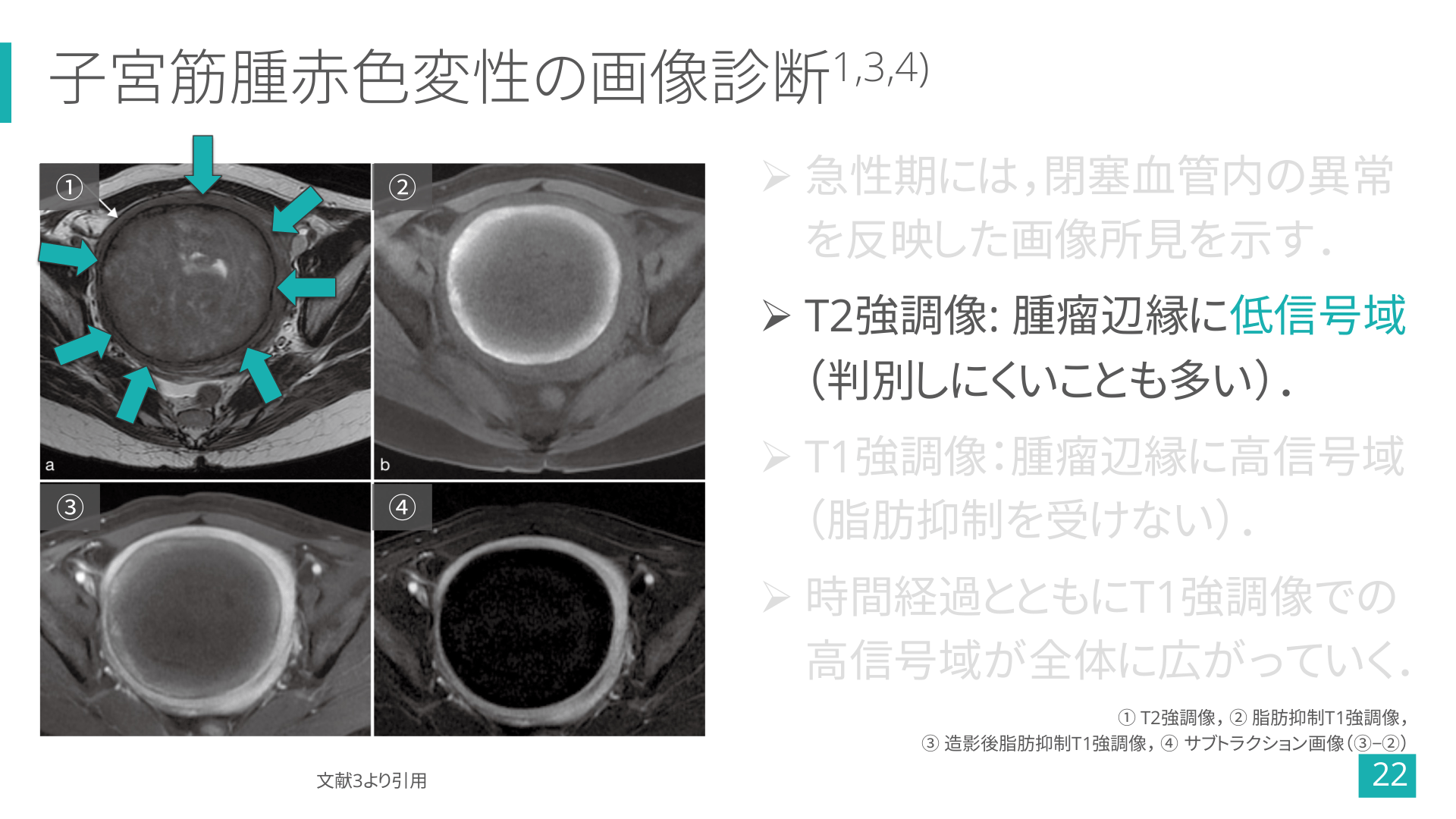

1,3,4) 子宮筋腫赤色変性の画像診断 ① ② Ø 急性期には,閉塞血管内の異常 を反映した画像所見を示す. Ø T2強調像: 腫瘤辺縁に低信号域 (判別しにくいことも多い). ③ ④ Ø T1強調像:腫瘤辺縁に高信号域 (脂肪抑制を受けない). Ø 時間経過とともにT1強調像での 高信号域が全体に広がっていく. ① T2強調像, ② 脂肪抑制T1強調像, ③ 造影後脂肪抑制T1強調像, ④ サブトラクション画像(③−②) 文献3より引用 22

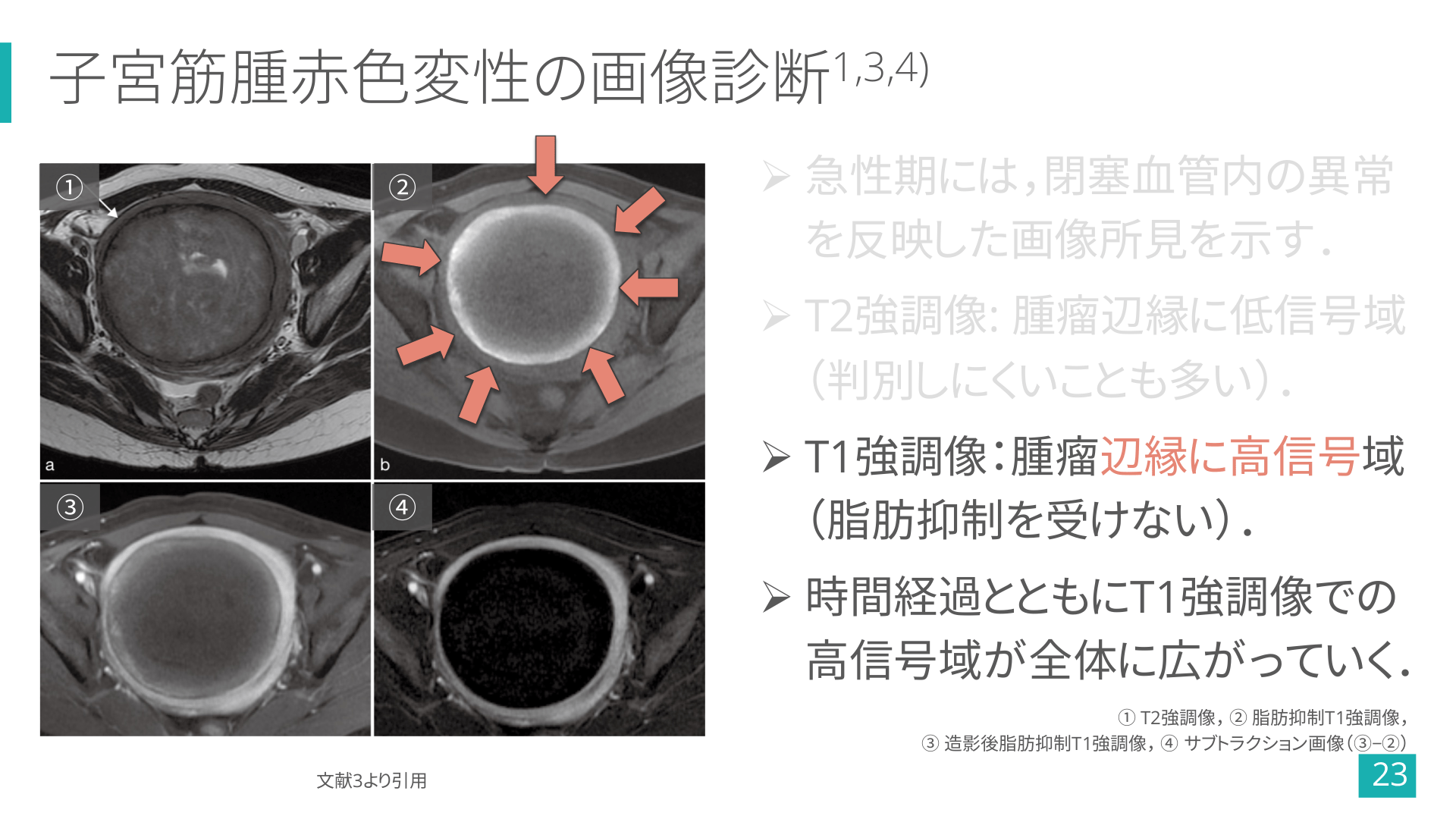

1,3,4) 子宮筋腫赤色変性の画像診断 ① ② Ø 急性期には,閉塞血管内の異常 を反映した画像所見を示す. Ø T2強調像: 腫瘤辺縁に低信号域 (判別しにくいことも多い). ③ ④ Ø T1強調像:腫瘤辺縁に高信号域 (脂肪抑制を受けない). Ø 時間経過とともにT1強調像での 高信号域が全体に広がっていく. ① T2強調像, ② 脂肪抑制T1強調像, ③ 造影後脂肪抑制T1強調像, ④ サブトラクション画像(③−②) 文献3より引用 23

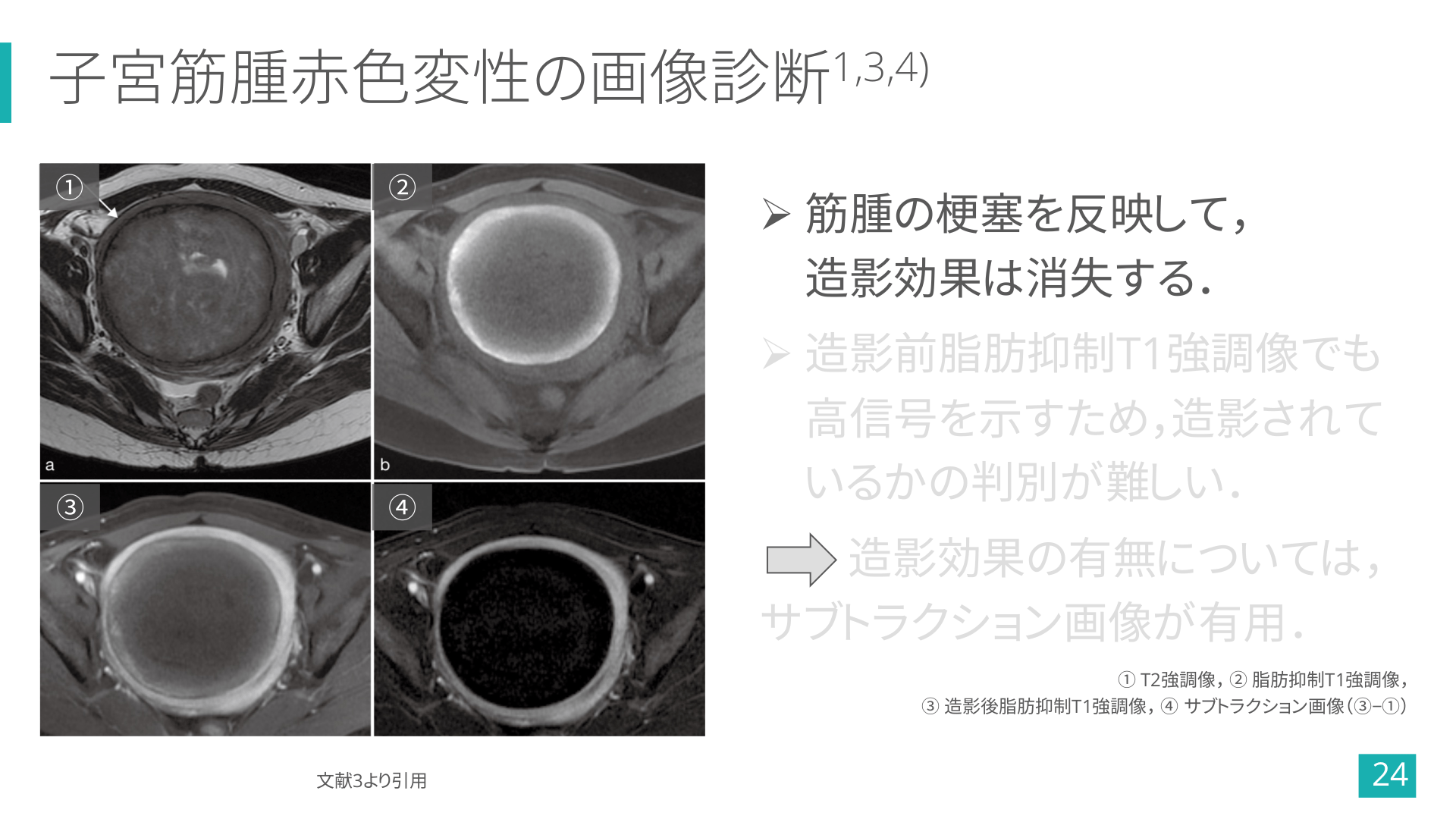

1,3,4) 子宮筋腫赤色変性の画像診断 ① ③ ② ④ Ø 筋腫の梗塞を反映して, 造影効果は消失する. Ø 造影前脂肪抑制T1強調像でも 高信号を示すため,造影されて いるかの判別が難しい. 造影効果の有無については, サブトラクション画像が有用. ① T2強調像, ② 脂肪抑制T1強調像, ③ 造影後脂肪抑制T1強調像, ④ サブトラクション画像(③−①) 文献3より引用 24

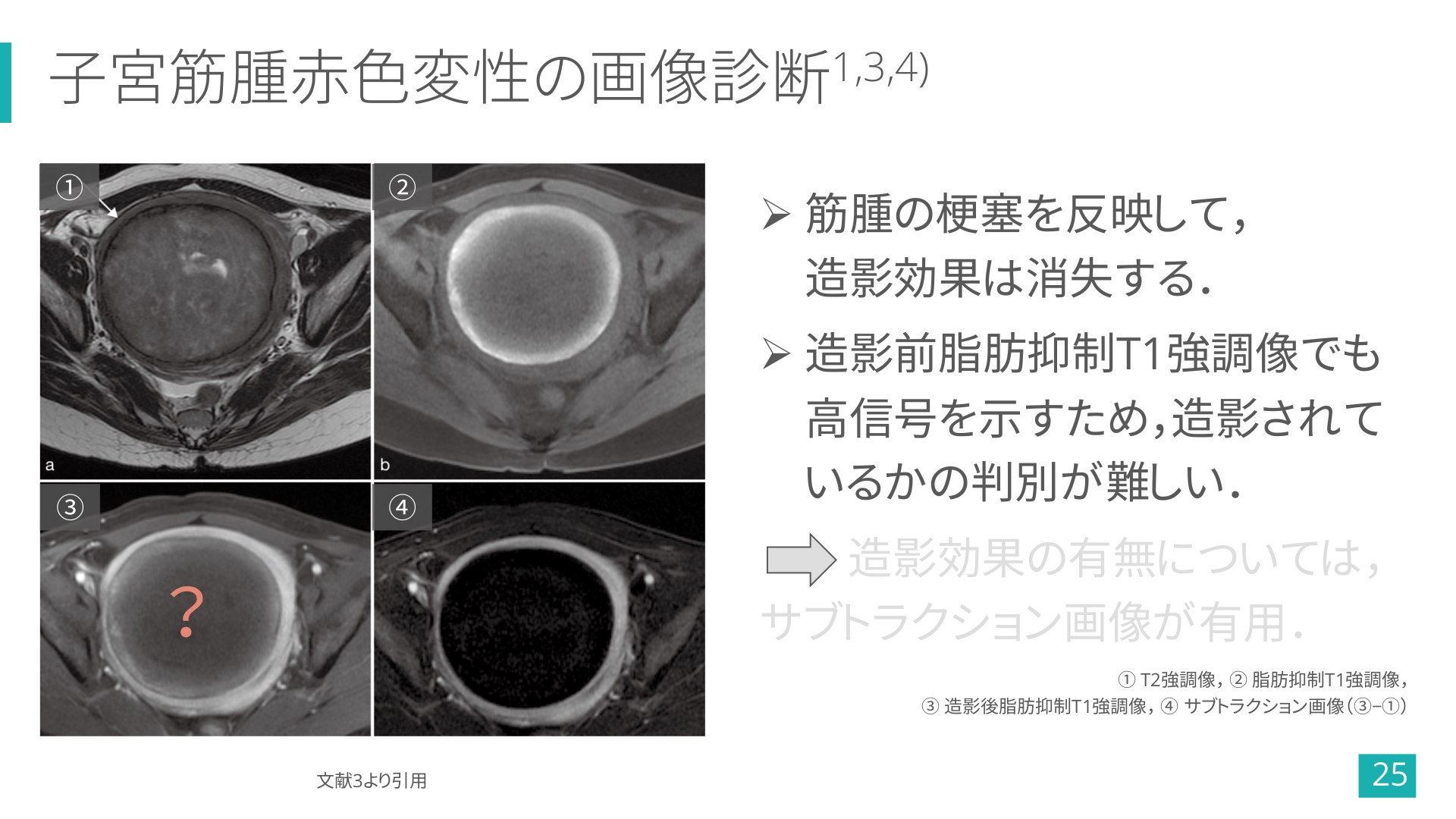

1,3,4) 子宮筋腫赤色変性の画像診断 ① ② ③ ④ ? Ø 筋腫の梗塞を反映して, 造影効果は消失する. Ø 造影前脂肪抑制T1強調像でも 高信号を示すため,造影されて いるかの判別が難しい. 造影効果の有無については, サブトラクション画像が有用. ① T2強調像, ② 脂肪抑制T1強調像, ③ 造影後脂肪抑制T1強調像, ④ サブトラクション画像(③−①) 文献3より引用 25
1,3,4) 子宮筋腫赤色変性の画像診断 ① ② ③ ④ ? Ø 筋腫の梗塞を反映して, 造影効果は消失する. Ø 造影前脂肪抑制T1強調像でも 高信号を示すため,造影されて いるかの判別が難しい. 造影効果の有無については, サブトラクション画像が有用. ① T2強調像, ② 脂肪抑制T1強調像, ③ 造影後脂肪抑制T1強調像, ④ サブトラクション画像(③−①) 文献3より引用 26
