頻度の高い病態であるMALS(正中弓状靱帯症候群)について
① MALSの概要 ② MALSの画像診断
について,画像診断クイズをベースとして解説しています.

今回のスライドを学ぶことで,あまりじっくりと見ない血管の異常にも目を向けてもらえれば幸いです.


■画像診断クラブとは?(グループの概要と登録ページ)
https://bit.ly/3lBc1tB

■画像診断クイズ Case 8 へのリンク(アプリで画像を確認)
https://qa.antaa.jp/threadId/1173

■10分で学ぶ! 画像診断クイズ Case Review #8 (動画での解説 2021/4/6 20:00 ~ open)
https://qa.antaa.jp/stream/contents/191

- Featured Contents -

【公式】Antaa Slideへのアップロード方法

Antaa Slideは、医師・医学生のためのスライド共有プラットフォームです。 本スライドでは、Antaa Slideへのスライドアップロード方法を解説します。 ① Antaa Slideへのログイン方法 ② スライドのアップロード方法 ③ アップロードしたスライドの確認方法 ④ ご利用にあたっての注意点 勉強会やセミナーのために作ったスライドを、皆でシェアして知識をつないでいきましょう。アップロードをお待ちしています! ※登録には、医師資格登録年度または医学部卒業見込み年度の入力が必要です。 <以下のnoteもぜひご覧ください> Antaa Slideは、医師同士の“Giveの精神”でつながるスライド共有プラットフォーム https://note.com/antaa/n/n5fabdc34a32f Antaa Slideってどんなサービス? 反響をまとめてみました https://note.com/antaa/n/nd09bf6ed8f3f

34350 18

新型コロナウイルスワクチン(COVID-19ワクチン)Q&A

COVID-19ワクチンを接種するか悩んでいる医療従事者の方、または医療職以外の病院職員は多いと思います。内科外来の医療事務さんが接種するか悩んでいたのをみて、わかりやすい情報提供が必要と考え、作成しました。基本的な内容となっています。2021年1月29日に作成したもののため、その後の知見の集積によって、今後推奨は変わる可能性があります。

312503 146

誤嚥性肺炎の主治医力【診断編】

最近受け持った誤嚥性肺炎の患者さん、誤嚥の原因は何でしたか? 誤嚥性肺炎は結果であり、正しい診断のためには原因の見極めが必須です。 そのためのポイントを解説します。 ※本スライドは、2021年1月8日配信のAntaaNEWS「Short Lecture」の講演スライドです。 【このスライドの解説動画はこちら】 https://qa.antaa.jp/stream/contents/113

30231 78

タコでもわかる静注抗菌薬の話

逆にこれだけ知っていれば静注抗菌薬では(ほぼ)困らない、そんな10種類の静注抗菌薬についてタコでもわかるようにまとめてみました。 【更新連絡(2021/10/1)】 「研修医1年目も半分終わったし、なんか抗菌薬勉強しようかな」というエライ初期研修医の皆様のために(?)、大幅な加筆・訂正・記載方法の変更を行いました。 *排泄経路の記載を「腎機能・肝機能による調節の要否」に改め、より臨床で使いやすくしました。 *各薬剤のESBLs, AmpC型β-ラクタマーゼに対するポジショニングの記載をより詳細なものにしました。 * セフトリアキソンの項を一新しました。 * セフェピムの項で特にセフェピム脳症・投与設計についての記載を中心にガイドラインや最近のトピックに即した内容に改めました。 * メトロニダゾールの項で、用量調節についての記載を詳細に改めました(以前の記載で腎排泄と記載していましたが、主たる排泄経路は肝胆道でした。すみません)。 *バンコマイシンの項を一新しました。 【他のコンテンツ】 * サルでもわかる経口抗菌薬の話 https://slide.antaa.jp/article/view/5199820d537c41bc * タコでもわかる静注抗菌薬の話 https://slide.antaa.jp/article/view/e097b2a75e264a01 * カメでもわかるCRPの話 https://slide.antaa.jp/article/view/e83a7e12c9d74d3b * ニワトリでもわかるβ-ラクタム系以外の抗菌薬の話 https://slide.antaa.jp/article/view/a335f79d13f144ee * アナグマでもわかるフルオロキノロンの話 https://slide.antaa.jp/article/view/067106f6aebb4bf8 * ウシでもわかる真菌の話 https://slide.antaa.jp/article/view/e491e8559fc14d39 ご質問・ご意見等はtwitter(@metl63)までお寄せください。 スライド内容の転用も歓迎します。その折にはお手数ですがご一報ください。

746353 357

ショックのまとめ【定義・分類・鑑別を中心に】

救急外来や病棟急変でよく出会うショックについて、確実に知っておくべき知識を理解していますか? ショック=血圧低値と誤解されることが多い、ショックの概念についてまとめました! 生理学や生化学から、ショックの定義や分類、鑑別を中心にまとめています。 初期研修医の先生方や看護師さんにとっては、きっと学びの多いスライドとなっているはずなので、参考にしていただければ幸いです◎

155193 87

それって本当に尿管結石?!

<ERで「尿管結石?」って思ったら> 1. 安易に決めつけるのはNG! 2. エコーで“らしい”所見をチェック! 3. 鑑別疾患を意識して、重篤な疾患を見逃すな! 本スライドは、「三銃士 指導医・研修医レクチャーシリーズ」vol.10です。質問・コメントは以下へお願いします。 http://bit.ly/39kNKUy ※「三銃士」は、救急・集中治療医の坂本壮、総合診療医の髙橋宏瑞、鎌田一宏により運営される、医学教育の課題解決を目指した教育ユニットです。 ▶三銃士Facebookページ https://www.facebook.com/dartagnanproject ▶坂本壮のAmazon著者ページ https://www.amazon.co.jp/kindle-dbs/entity/author/B079T41LV8

32809 81
もっと見る

上腹部の血管を見る際に必ずチェックしよう MALS(正中弓状靱帯症候群)の画像診断まとめ

1. 千葉大学医学部附属病院放射線科 和田武
2. Case: 60代男性 無症状

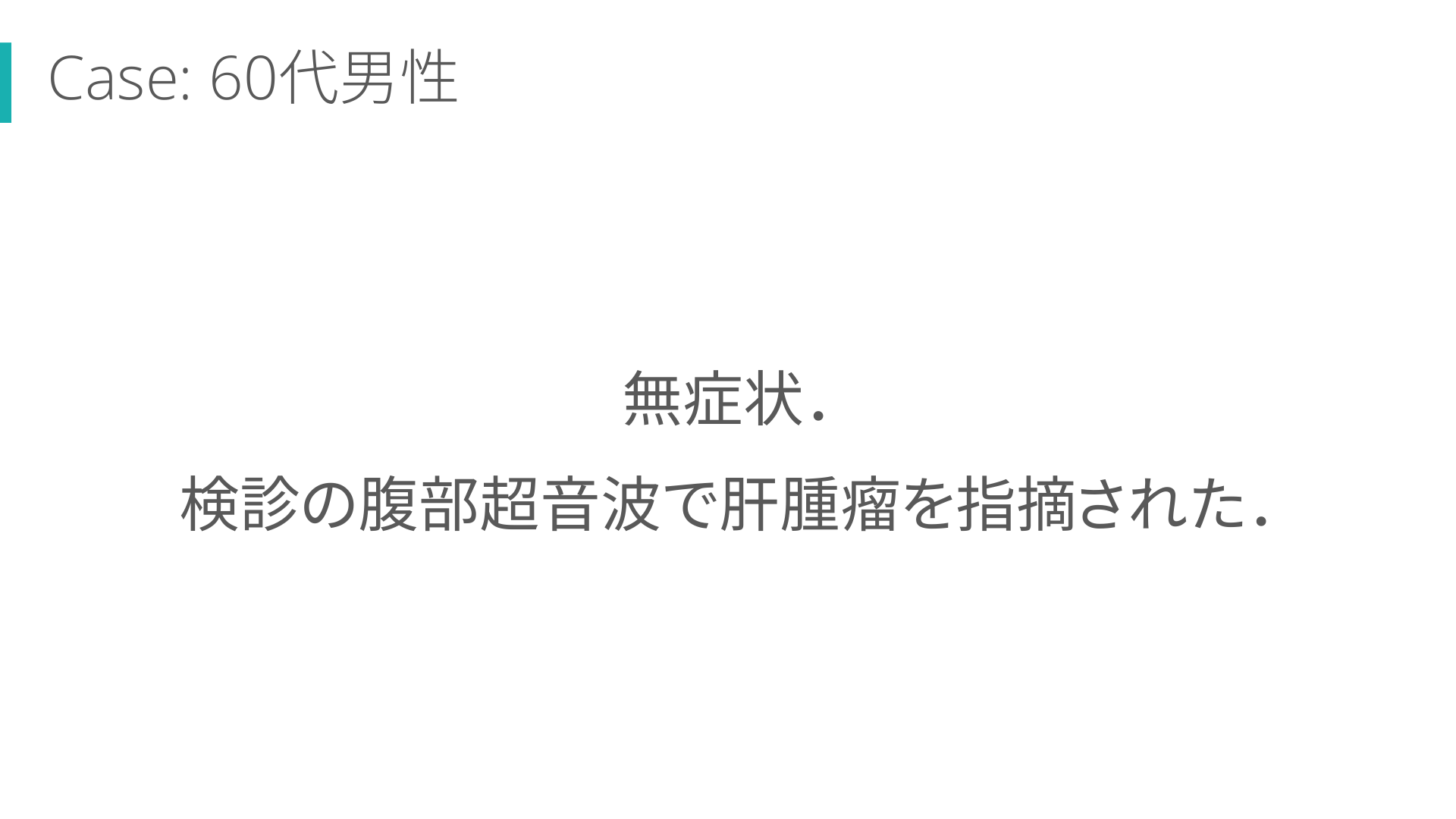

3. Case: 60代男性 無症状. 検診の腹部超音波で肝腫瘤を指摘された.
4. キー画像(後期動脈相) 腹腔動脈根部 膵頭部下縁 4

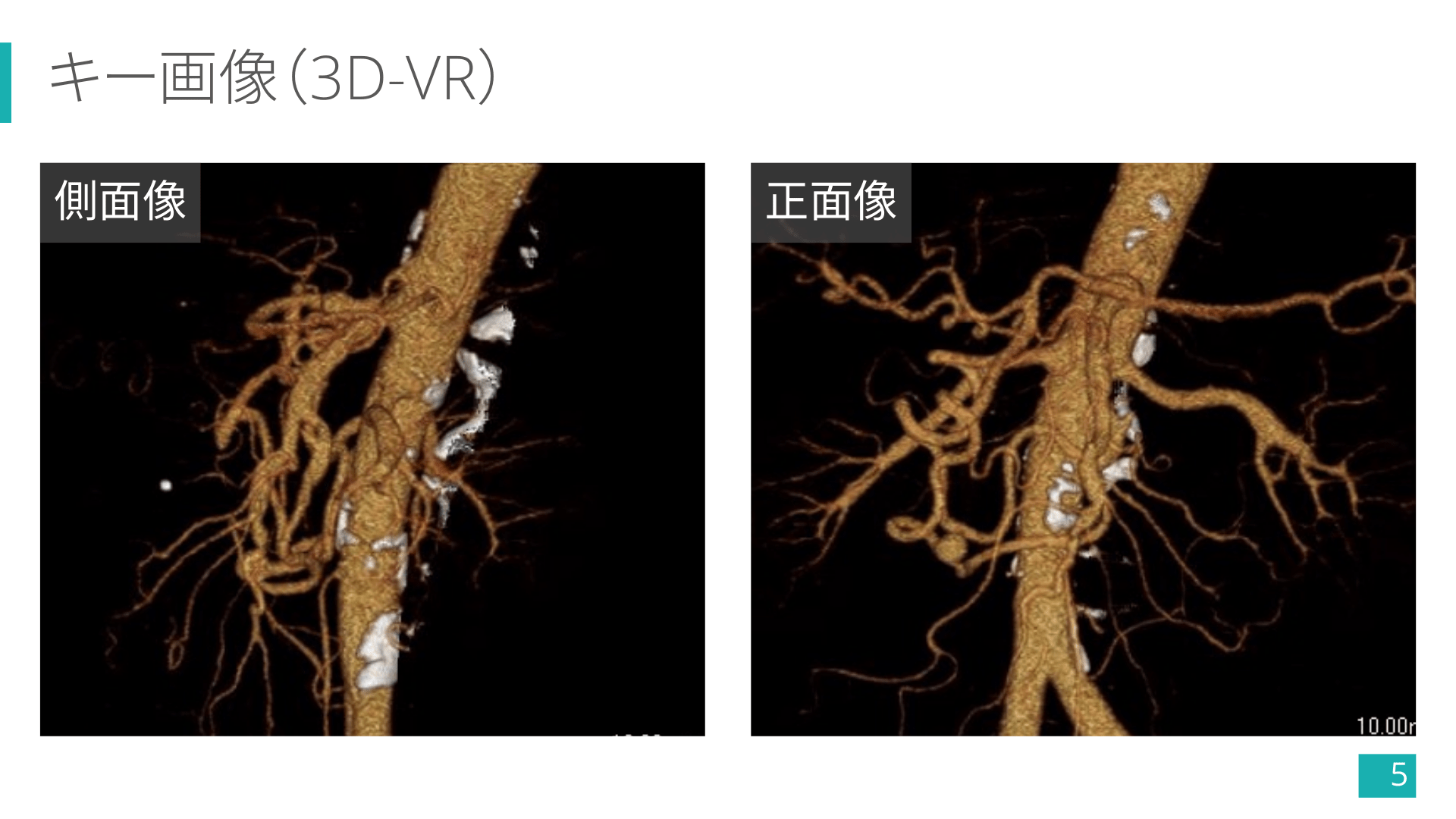

5. キー画像(3D-VR) 側面像 正面像 5

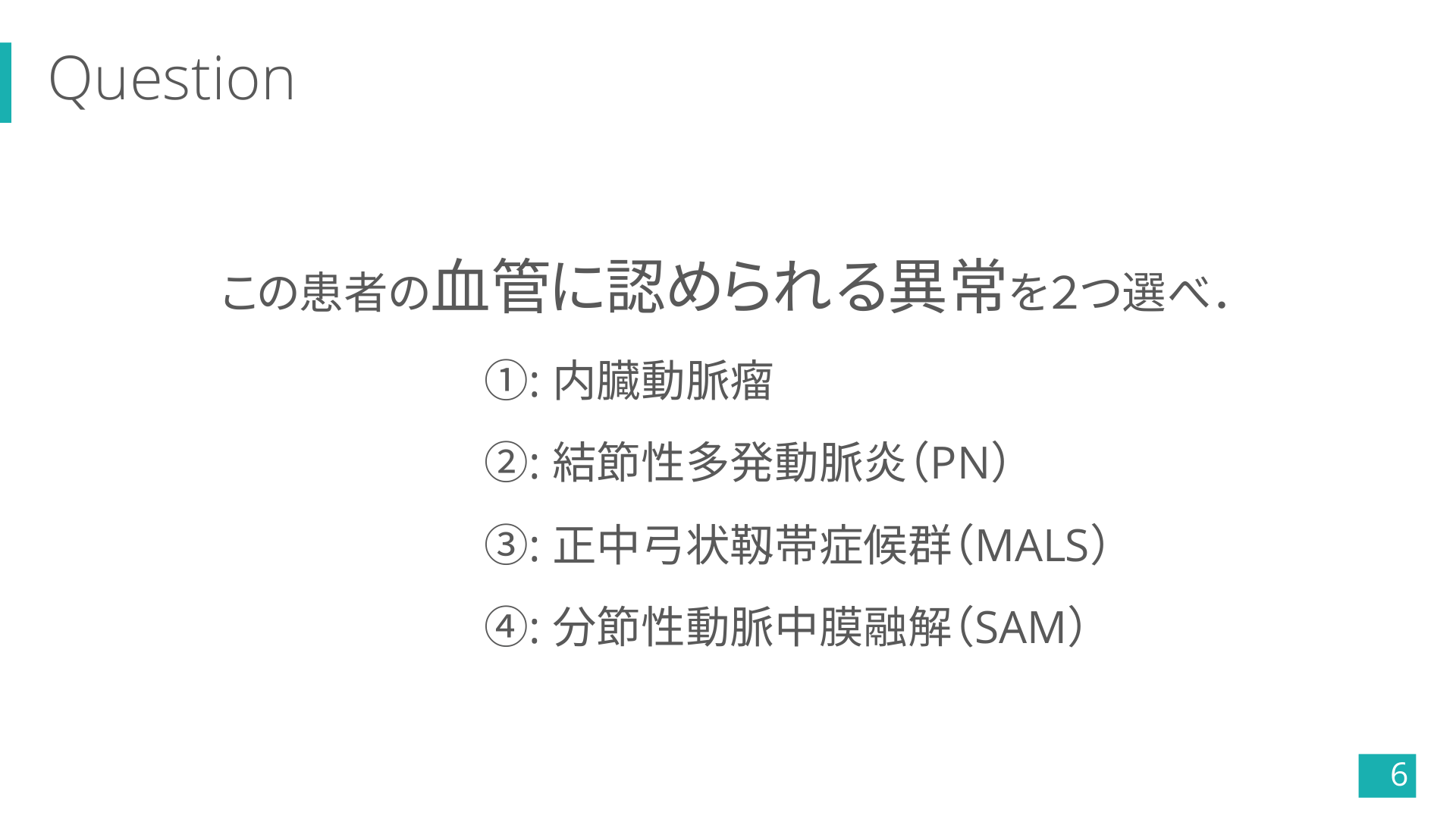

6. Question この患者の血管に認められる異常を2つ選べ. ①: 内臓動脈瘤 ②: 結節性多発動脈炎(PN) ③: 正中弓状靱帯症候群(MALS) ④: 分節性動脈中膜融解(SAM) 6

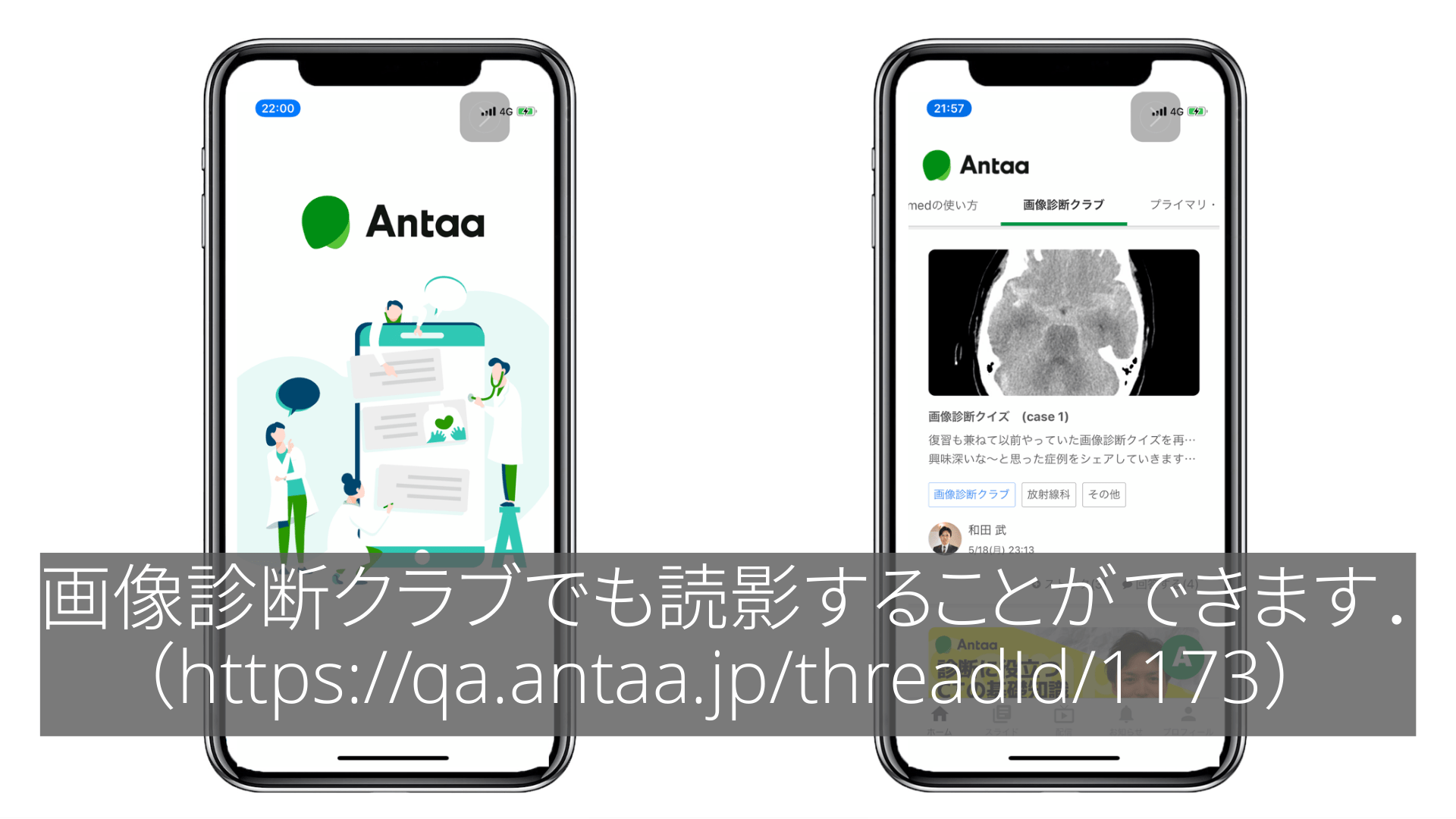

7. 画像診断クラブでも読影することができます. (https://qa.antaa.jp/threadId/1173) 7
8. 正解は?
9. キー画像(後期動脈相) 腹腔動脈根部 膵頭部下縁 9
10. キー画像(後期動脈相) 腹腔動脈根部 腹腔動脈(CeA)根部の狭小化? 膵頭部下縁 前下膵十二指腸動脈(AIPDA)瘤 10
11. キー画像(3D-VR) 側面像 正面像 11

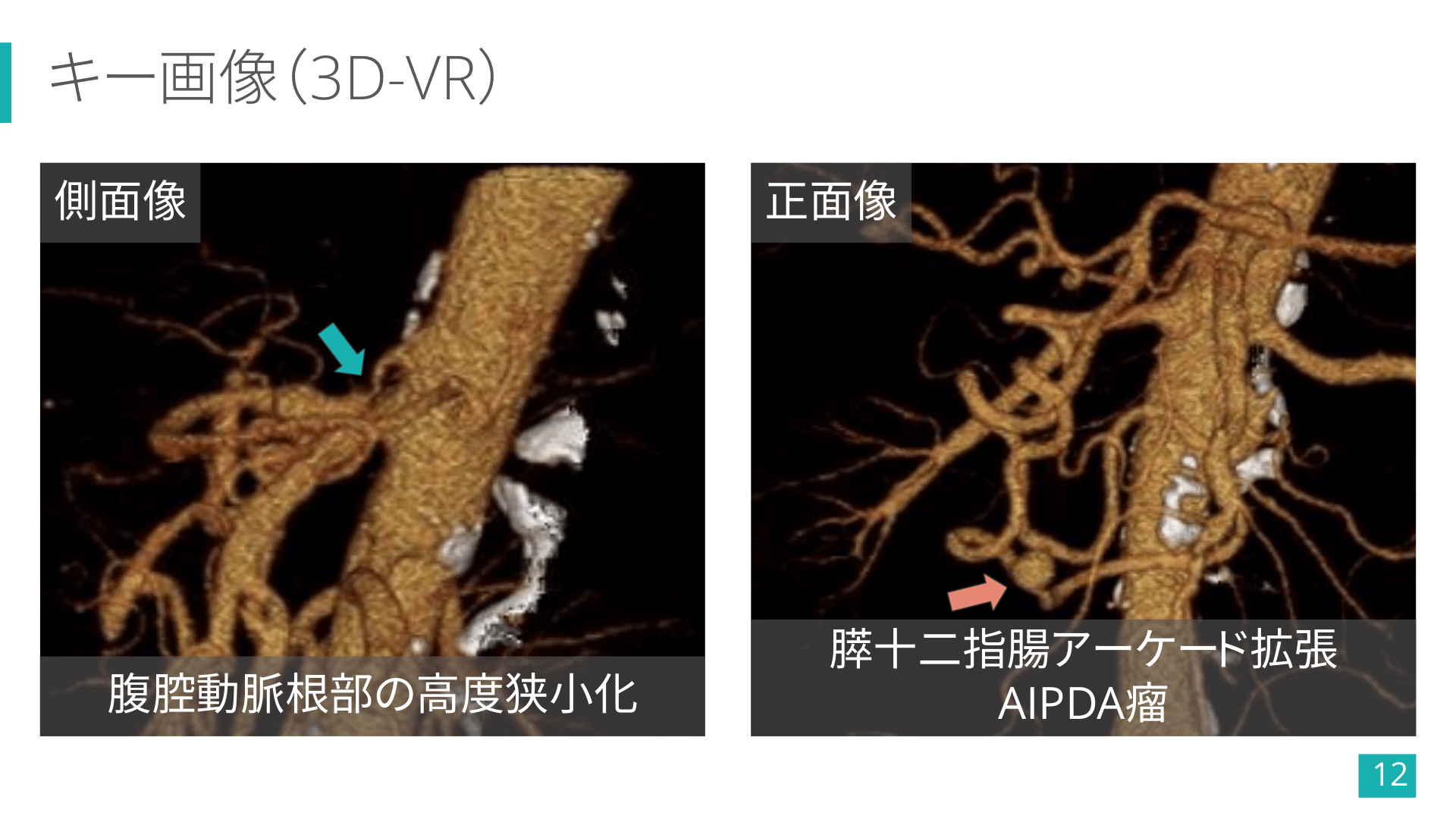

12. キー画像(3D-VR) 側面像 腹腔動脈根部の高度狭小化 正面像 膵十二指腸アーケード拡張 AIPDA瘤 12

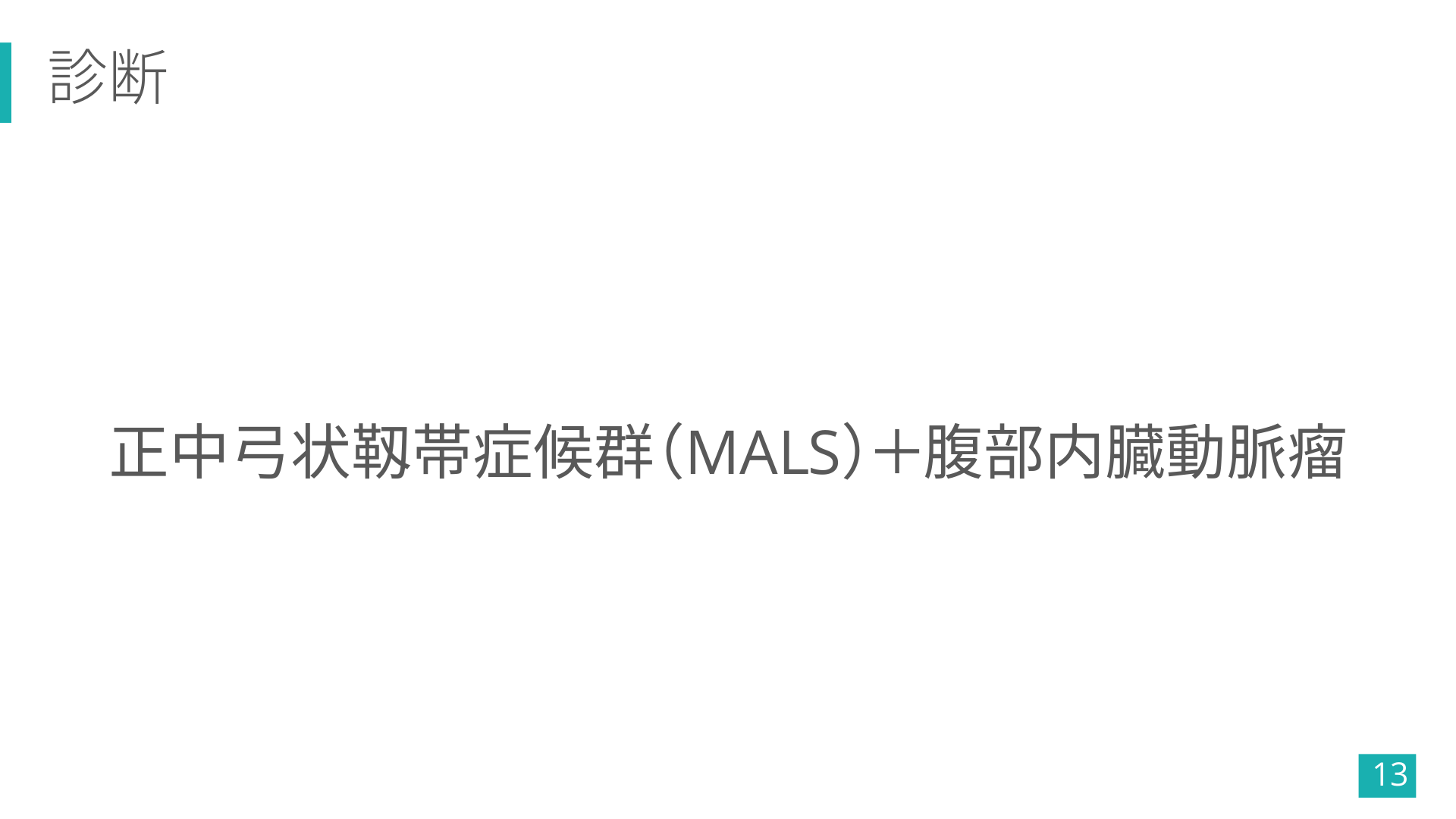

13. 診断 正中弓状靱帯症候群(MALS)+腹部内臓動脈瘤 13
14. TODAY’S MESSAGE 膵十二指腸アーケードの異常拡張を見つけた場合, MALSを想起して腹部内臓動脈瘤をチェックしよう.
15. MALSとは? MALSの画像診断
16. MALSとは? MALSの画像診断

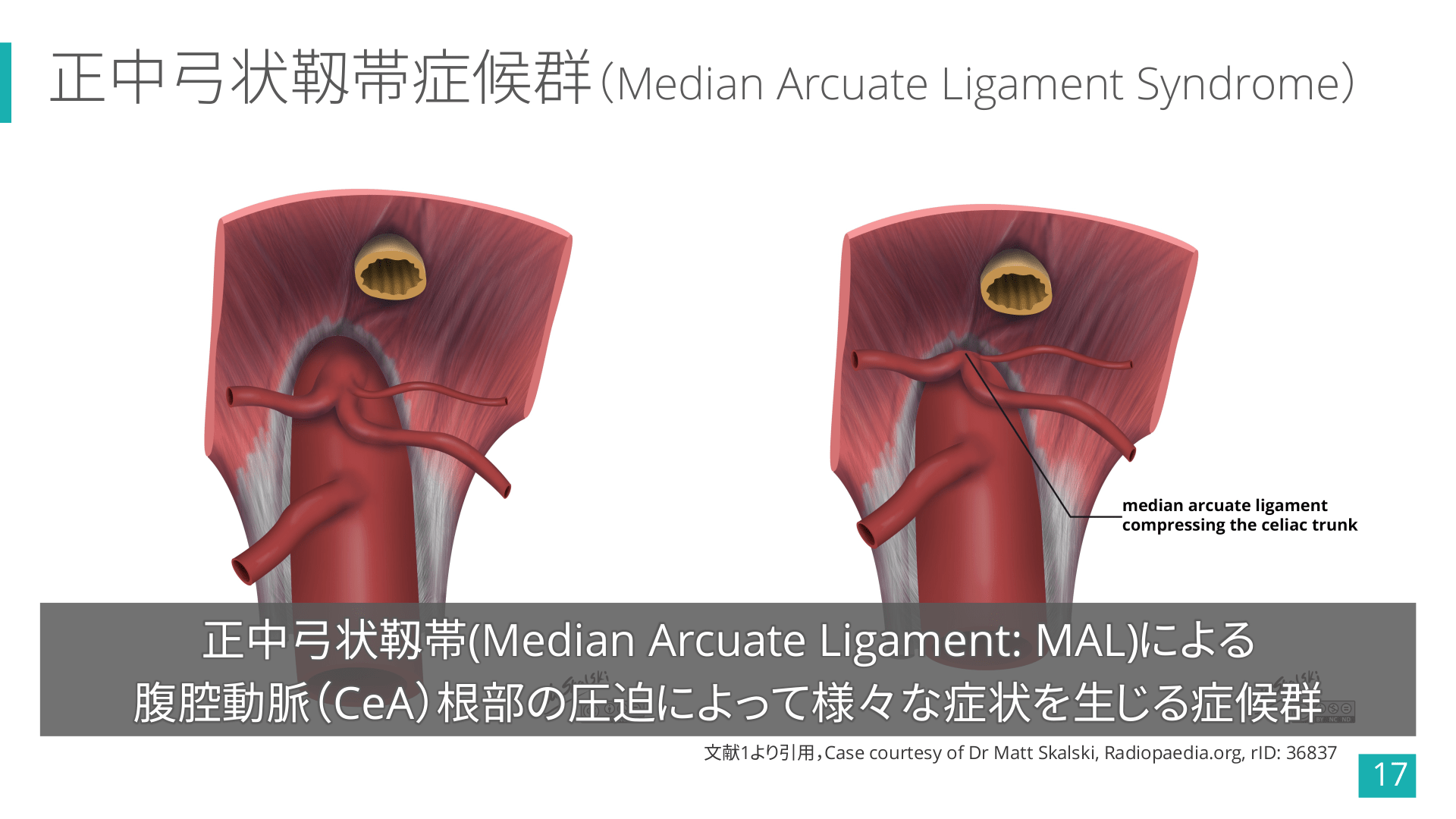

17. 正中弓状靱帯症候群(Median Arcuate Ligament Syndrome) 正中弓状靱帯(Median Arcuate Ligament: MAL)による 腹腔動脈(CeA)根部の圧迫によって様々な症状を生じる症候群 文献1より引用,Case courtesy of Dr Matt Skalski, Radiopaedia.org, rID: 36837 17

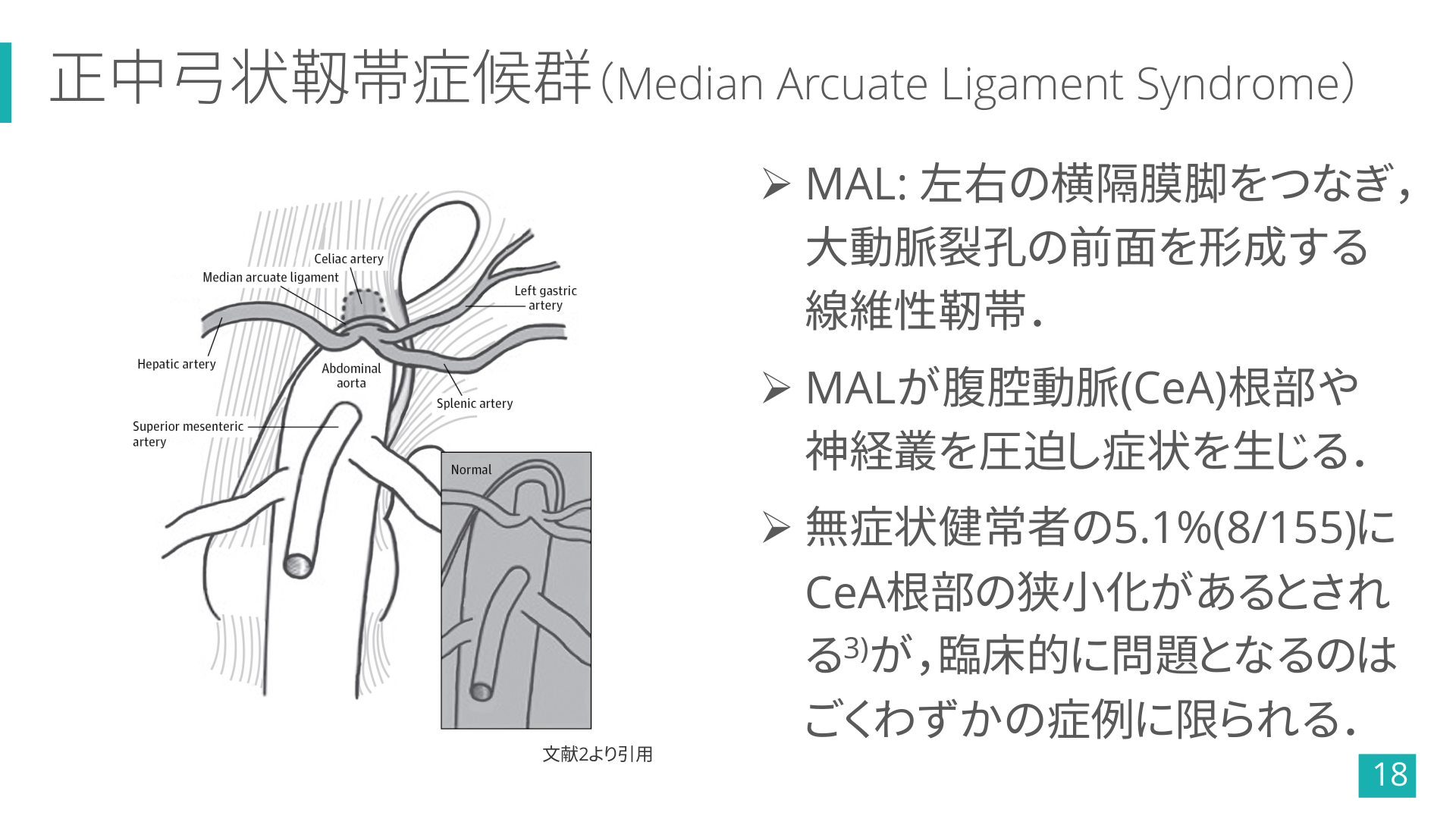

18. 正中弓状靱帯症候群(Median Arcuate Ligament Syndrome) Ø MAL: 左右の横隔膜脚をつなぎ, 大動脈裂孔の前面を形成する 線維性靭帯. Ø MALが腹腔動脈(CeA)根部や 神経叢を圧迫し症状を生じる. 文献2より引用 Ø 無症状健常者の5.1%(8/155)に CeA根部の狭小化があるとされ 3) る が,臨床的に問題となるのは ごくわずかの症例に限られる. 18
19. 2) MALSの症状 Ø腹痛(94%) Ø食後の腹痛(80%) Ø悪心・嘔吐(55.6%) Ø体重減少(50%) などいずれも非特異的.

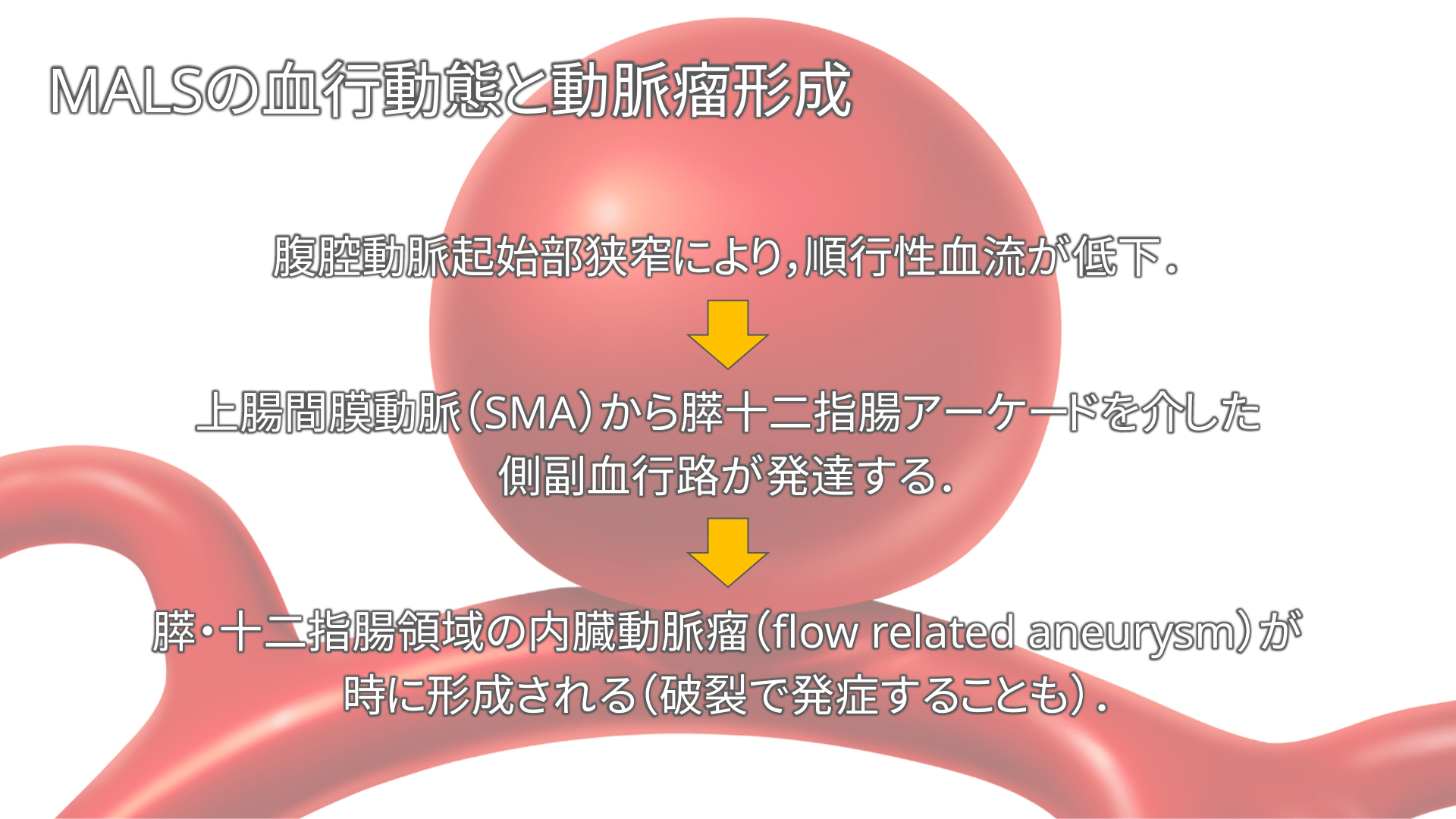

20. MALSの血行動態と動脈瘤形成 腹腔動脈起始部狭窄により,順行性血流が低下. 上腸間膜動脈(SMA)から膵十二指腸アーケードを介した 側副血行路が発達する. 膵・十二指腸領域の内臓動脈瘤(flow related aneurysm)が 時に形成される(破裂で発症することも).

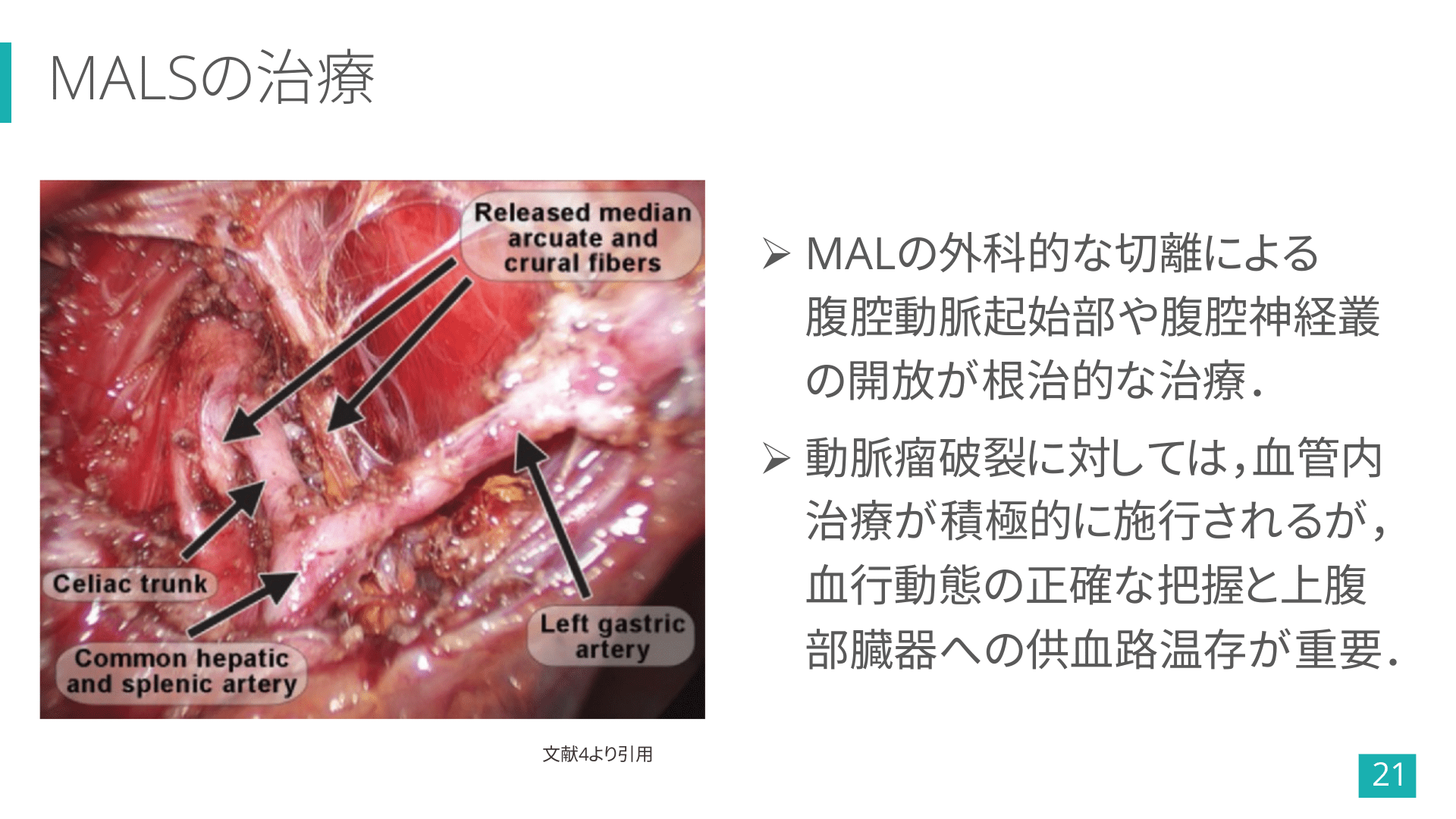

21. MALSの治療 Ø MALの外科的な切離による 腹腔動脈起始部や腹腔神経叢 の開放が根治的な治療. Ø 動脈瘤破裂に対しては,血管内 治療が積極的に施行されるが, 血行動態の正確な把握と上腹 部臓器への供血路温存が重要. 文献4より引用 21
22. MALSとは? MALSの画像診断
23. MALSとは? MALSの画像診断

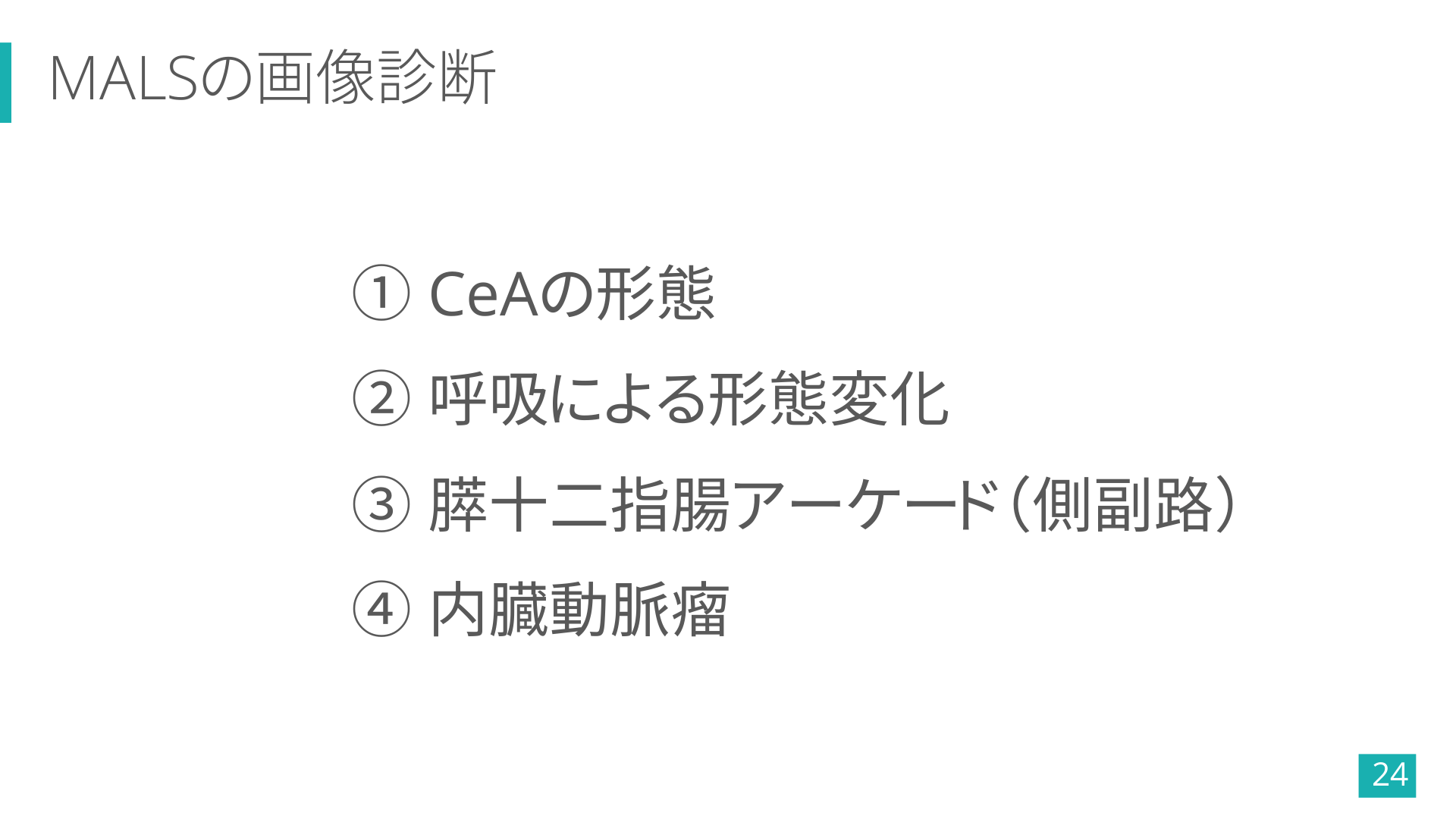

24. MALSの画像診断 ① CeAの形態 ② 呼吸による形態変化 ③ 膵十二指腸アーケード(側副路) ④ 内臓動脈瘤 24
25. MALSの画像診断(CeAの形態) Ø CeA根部の狭小化と狭窄後拡張 を認め,特徴的な hooked appearance を呈するとされる. Ø 動脈硬化性狭窄との鑑別は 時に困難. 文献5より引用 25
26. MALSの画像診断(呼吸による形態変化) 深吸気 CeA上面に軽微な圧排像+ 深呼気 CeA根部に高度狭窄+ 文献6より引用 26
27. MALSの画像診断(呼吸による形態変化) 深吸気 吸気時にも高度狭窄が残存する例 深呼気 種々の問題が生じることあり 文献6より引用 27
28. MALSの画像診断(膵十二指腸アーケード) Ø CeA根部の高度狭小化に伴い, SMA IPDA SPDA GDA という側副路が発達する. GDA RHA SMA Ø SMAからの血流が膵十二指腸 から肝を逆行性に灌流し,時に 脾臓の血流にも関与する. Ø SMAからの造影で,血行動態を よく評価することができる. 文献5より引用 GDA: 胃十二指腸動脈, IPDA: 下膵十二指腸動脈, RHA: 右肝動脈, SPDA: 上膵十二指腸動脈, SMA: 上腸間膜動脈 28
29. MALSの画像診断(内臓動脈瘤) Ø SPDA,IPDA,DPAなどに内臓 動脈瘤(矢頭)を形成(flow related aneurysm)する. 文献4より引用 Ø こうした動脈瘤は破裂しやすく, 血管内治療(金属コイルによる 塞栓術など)の適応となるが, 根本的なMALの治療が行われ ないと,別部位に動脈瘤が再発 することがある. DPA: 背側膵動脈, IPDA: 下膵十二指腸動脈, SPDA: 上膵十二指腸動脈 29

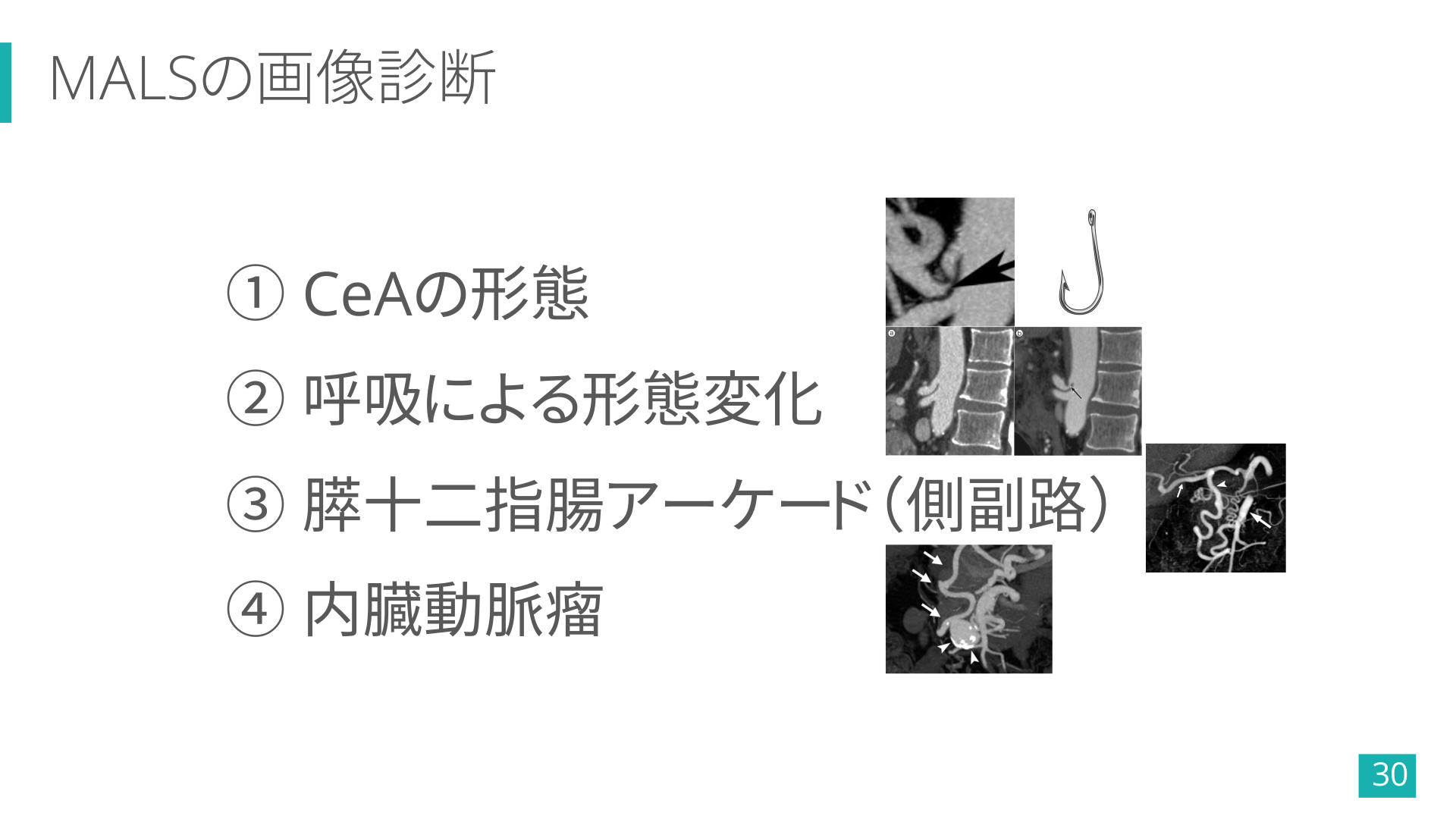

30. MALSの画像診断 ① CeAの形態 ② 呼吸による形態変化 ③ 膵十二指腸アーケード(側副路) ④ 内臓動脈瘤 30
31. MALS診断の流れ(今回の症例) なんかアーケード拡張してない?? CeA根部狭くない? 31

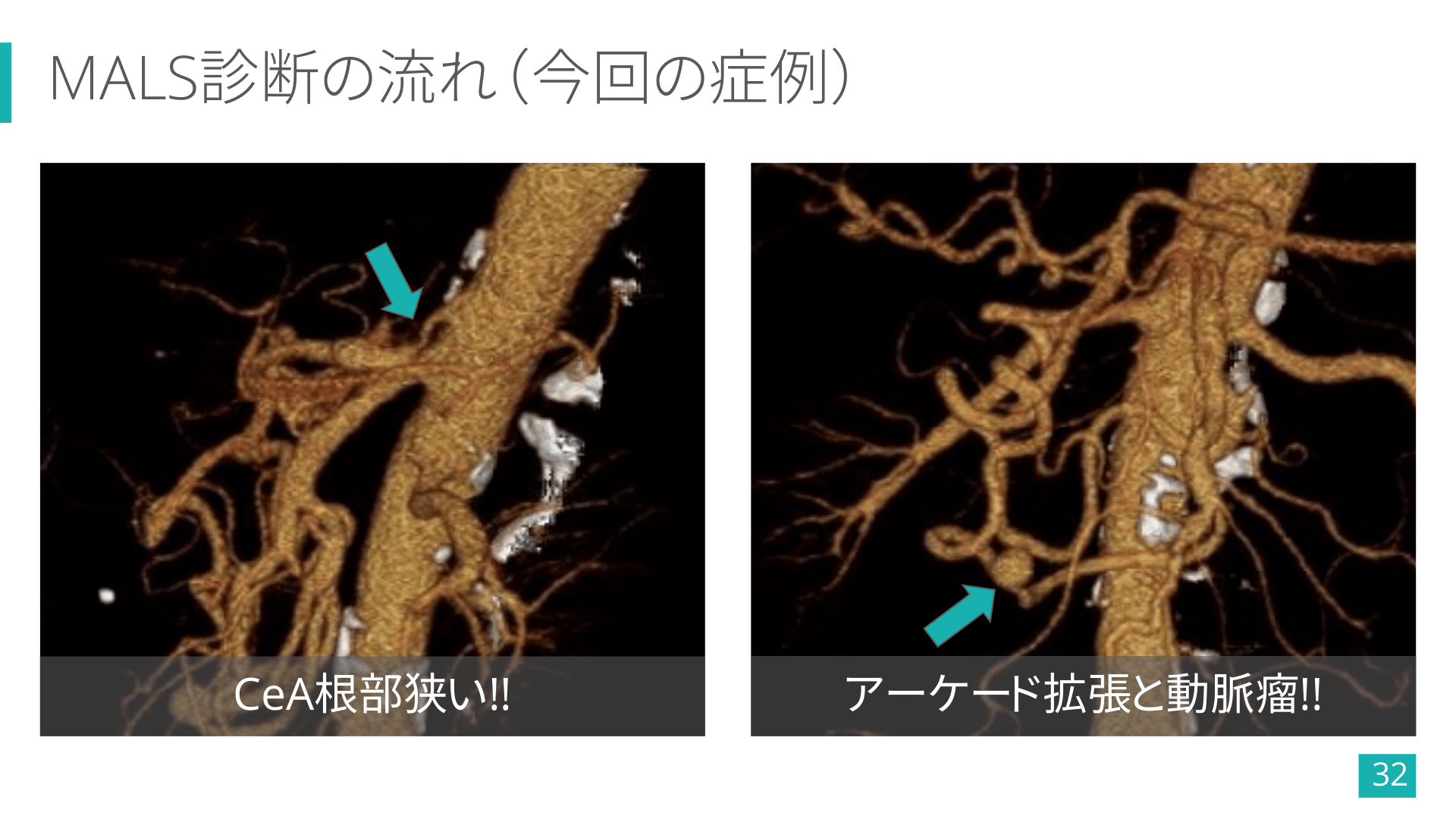

32. MALS診断の流れ(今回の症例) CeA根部狭い!! アーケード拡張と動脈瘤!! 32
33. MALS見つけた!!
34. TODAY’S MESSAGE 膵十二指腸アーケードの異常拡張を見つけた場合, MALSを想起して腹部内臓動脈瘤をチェックしよう.
35. Ø 膵十二指腸アーケードの血管を確認するクセをつけよう. Ø 膵アーケードの拡張を疑ったら,CeA根部を矢状断や3Dで 観察してみよう.

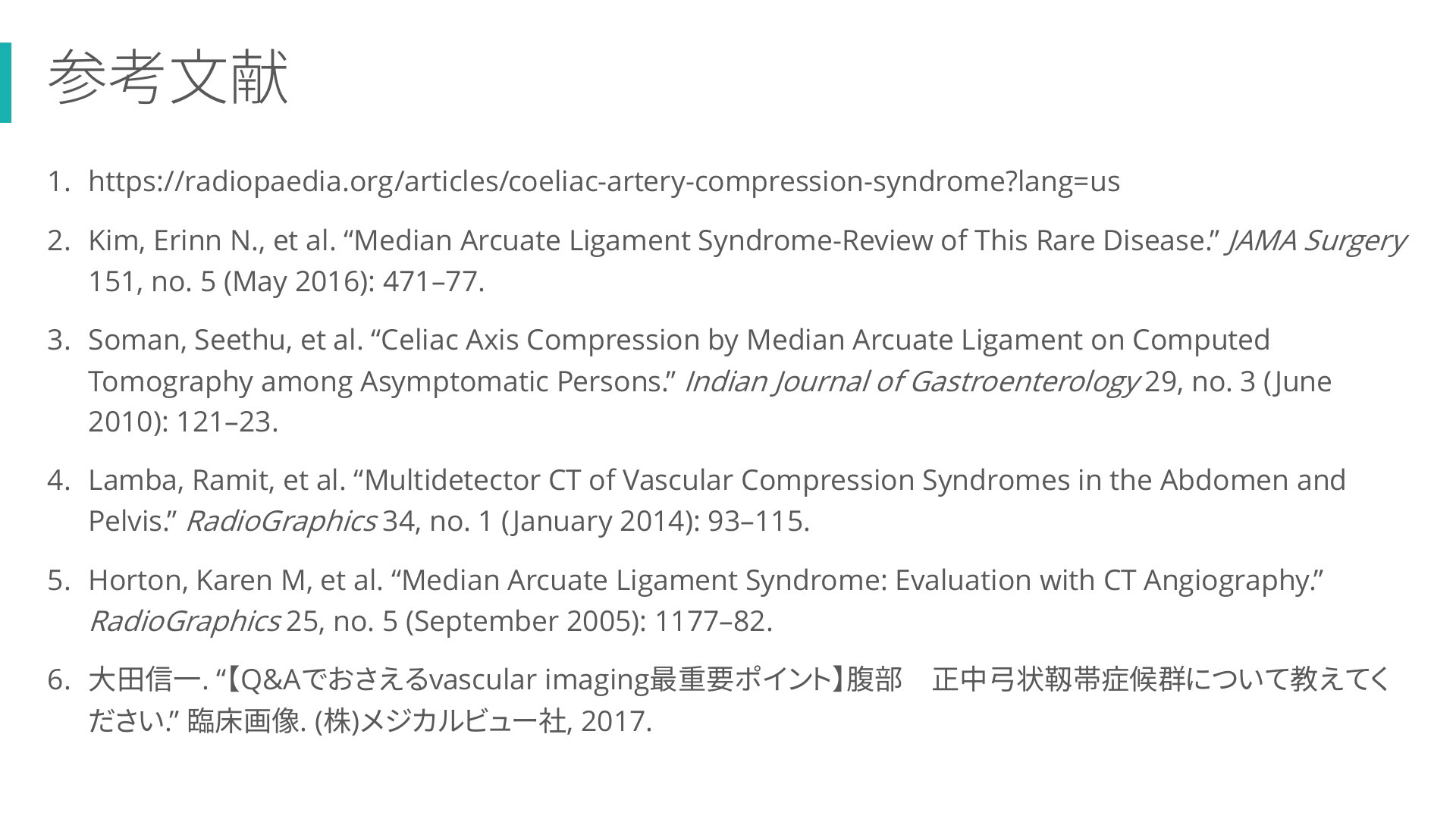

36. 参考文献 1. https://radiopaedia.org/articles/coeliac-artery-compression-syndrome?lang=us 2. Kim, Erinn N., et al. “Median Arcuate Ligament Syndrome-Review of This Rare Disease.” JAMA Surgery 151, no. 5 (May 2016): 471–77. 3. Soman, Seethu, et al. “Celiac Axis Compression by Median Arcuate Ligament on Computed Tomography among Asymptomatic Persons.” Indian Journal of Gastroenterology 29, no. 3 (June 2010): 121–23. 4. Lamba, Ramit, et al. “Multidetector CT of Vascular Compression Syndromes in the Abdomen and Pelvis.” RadioGraphics 34, no. 1 (January 2014): 93–115. 5. Horton, Karen M, et al. “Median Arcuate Ligament Syndrome: Evaluation with CT Angiography.” RadioGraphics 25, no. 5 (September 2005): 1177–82. 6. 大田信一. “【Q&Aでおさえるvascular imaging最重要ポイント】腹部 正中弓状靱帯症候群について教えてく ださい.” 臨床画像. (株)メジカルビュー社, 2017.

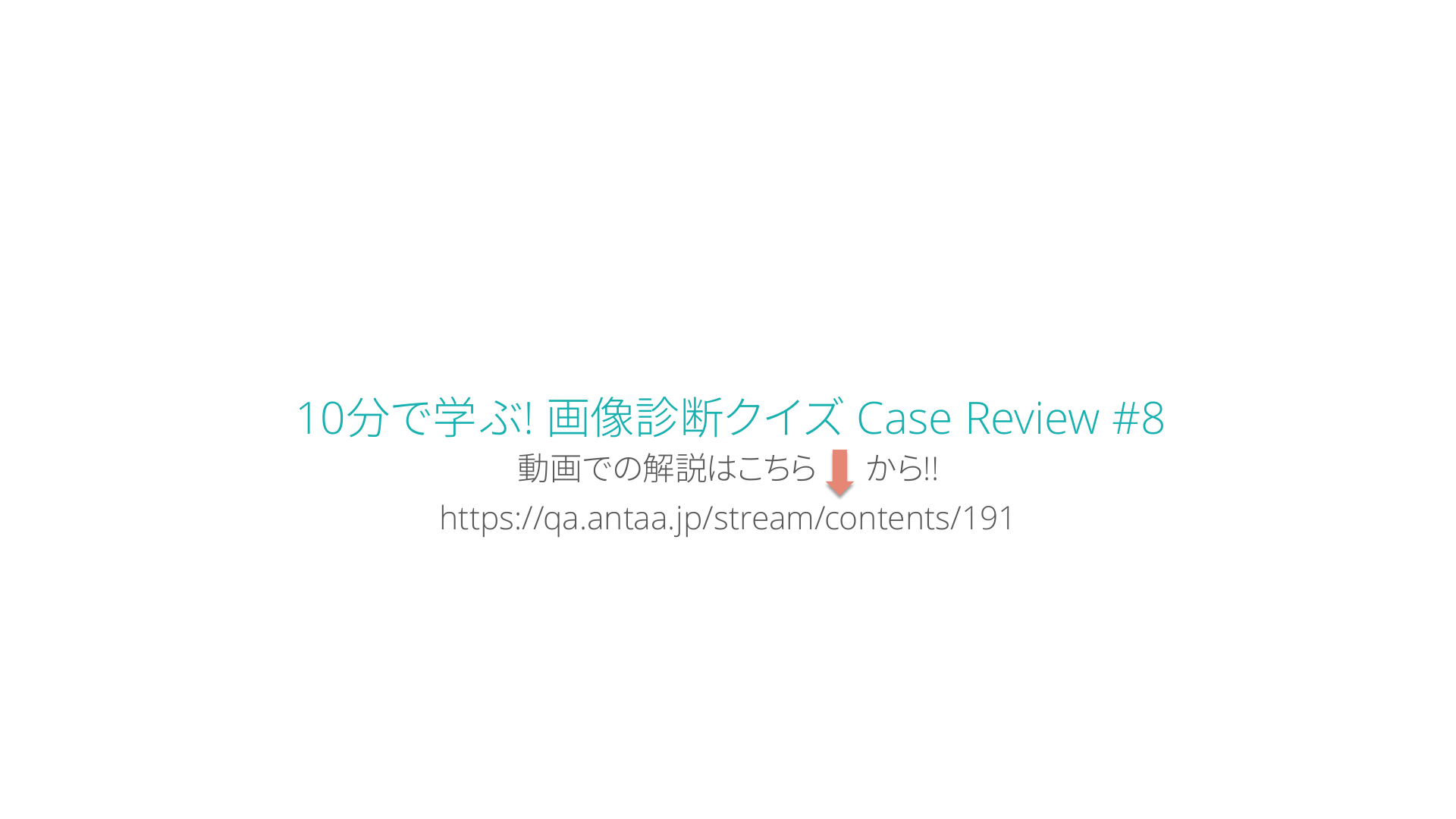

37. 10分で学ぶ! 画像診断クイズ Case Review #8 動画での解説はこちら から!! https://qa.antaa.jp/stream/contents/191
