胸部単純X線写真の重要な”線” 「奇静脈食道線」の意味と鑑別疾患について
千葉大学医学部附属病院放射線科 和田武
スマートフォンの方は， 横向きでの閲覧がオススメです．
症例: 60代男性 食事のつかえ感

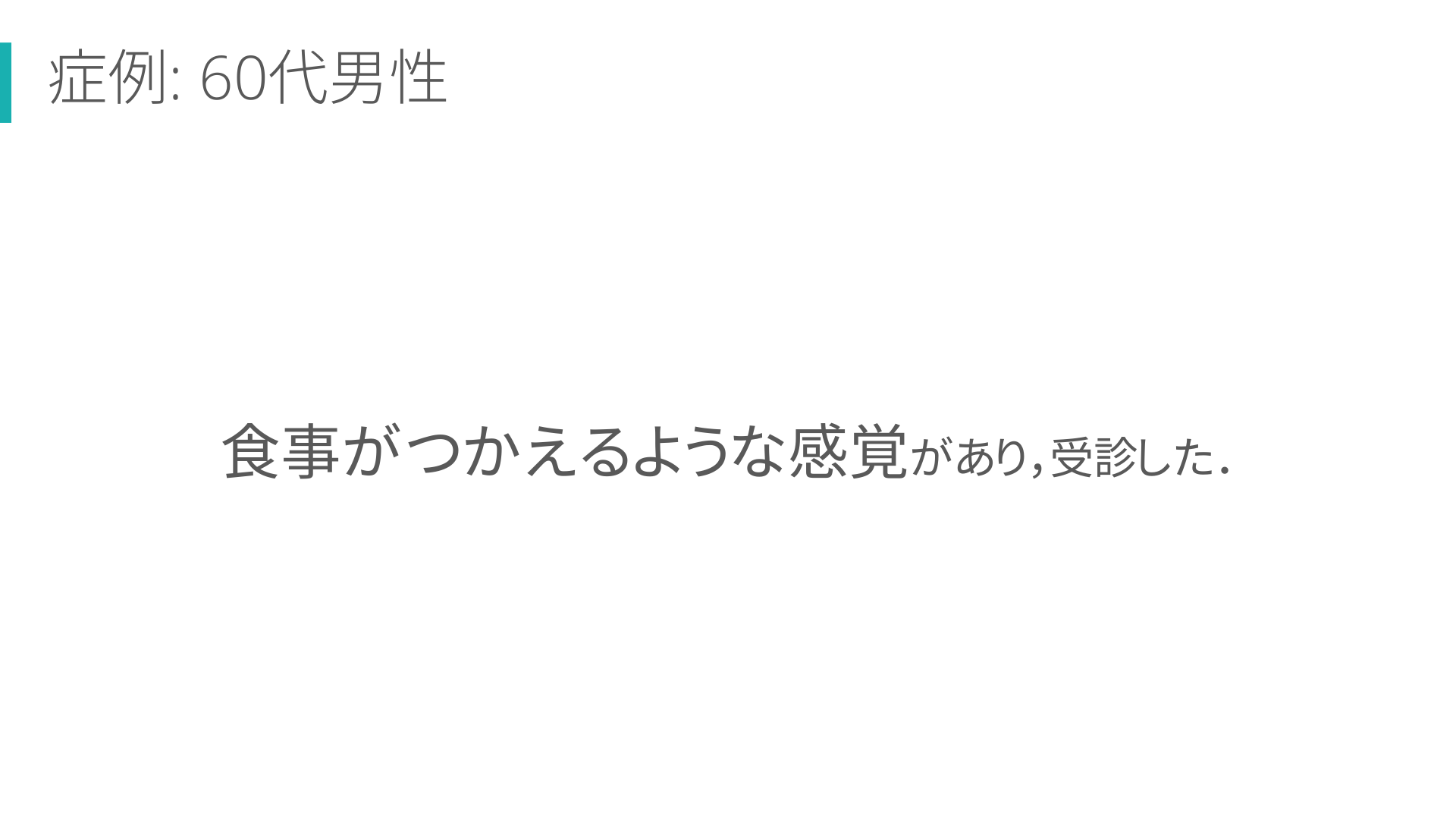

症例: 60代男性 食事がつかえるような感覚があり，受診した．
胸部単純X線写真 質問1: 次のうち，異常のある線はどれか？ A. 右傍気管線 B. 奇静脈弓 C. 奇静脈食道線（陥凹） D. 左第４弓 質問2: どんな疾患が想定されるか？ 5

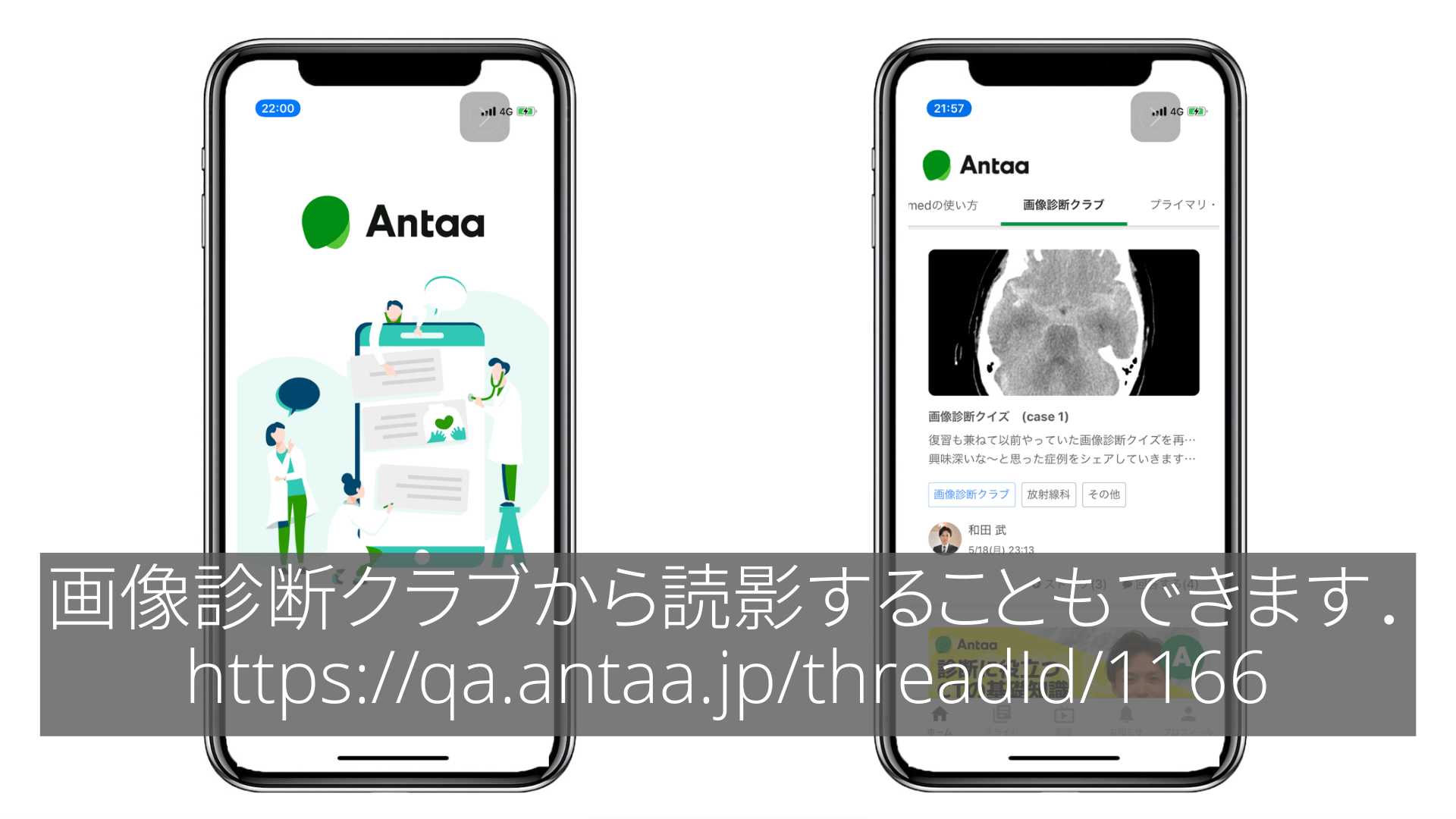

画像診断クラブから読影することもできます． https://qa.antaa.jp/threadId/1166 6
正解は？
胸部単純X線写真 質問1: 次のうち，異常のある線はどれか？ A. 右傍気管線 B. 奇静脈弓 C. 奇静脈食道線（陥凹） D. 左第４弓 質問2: どんな疾患が想定されるか？ 8
胸部単純X線写真 質問1: 次のうち，異常のある線はどれか？ A. 右傍気管線 B. 奇静脈弓 C. 奇静脈食道線（陥凹） D. 左第４弓 質問2: どんな疾患が想定されるか？ 9
胸部単純X線写真 質問1: 次のうち，異常のある線はどれか？ A. 右傍気管線 B. 奇静脈弓 C. 奇静脈食道線（陥凹） D. 左第４弓 質問2: どんな疾患が想定されるか？ 10
胸部単純X線写真 質問1: 次のうち，異常のある線はどれか？ A. 右傍気管線 B. 奇静脈弓 C. 奇静脈食道線（陥凹） D. 左第４弓 質問2: どんな疾患が想定されるか？ 11
胸部単純X線写真 質問1: 次のうち，異常のある線はどれか？ A. 右傍気管線 B. 奇静脈弓 C. 奇静脈食道線（陥凹） D. 左第４弓 質問2: どんな疾患が想定されるか？ 12
胸部単純X線写真 質問1: 次のうち，異常のある線はどれか？ A. 右傍気管線 B. 奇静脈弓 C. 奇静脈食道線（陥凹） D. 左第４弓 質問2: どんな疾患が想定されるか？ この辺が怪しい!! 13
胸部単純X線写真 質問1: 次のうち，異常のある線はどれか？ A. 右傍気管線 B. 奇静脈弓 C. 奇静脈食道線（陥凹） D. 左第４弓 質問2: どんな疾患が想定されるか？ 食道癌，食道裂孔ヘルニア， 気管分岐下リンパ節腫大， 縦隔腫瘍など 14

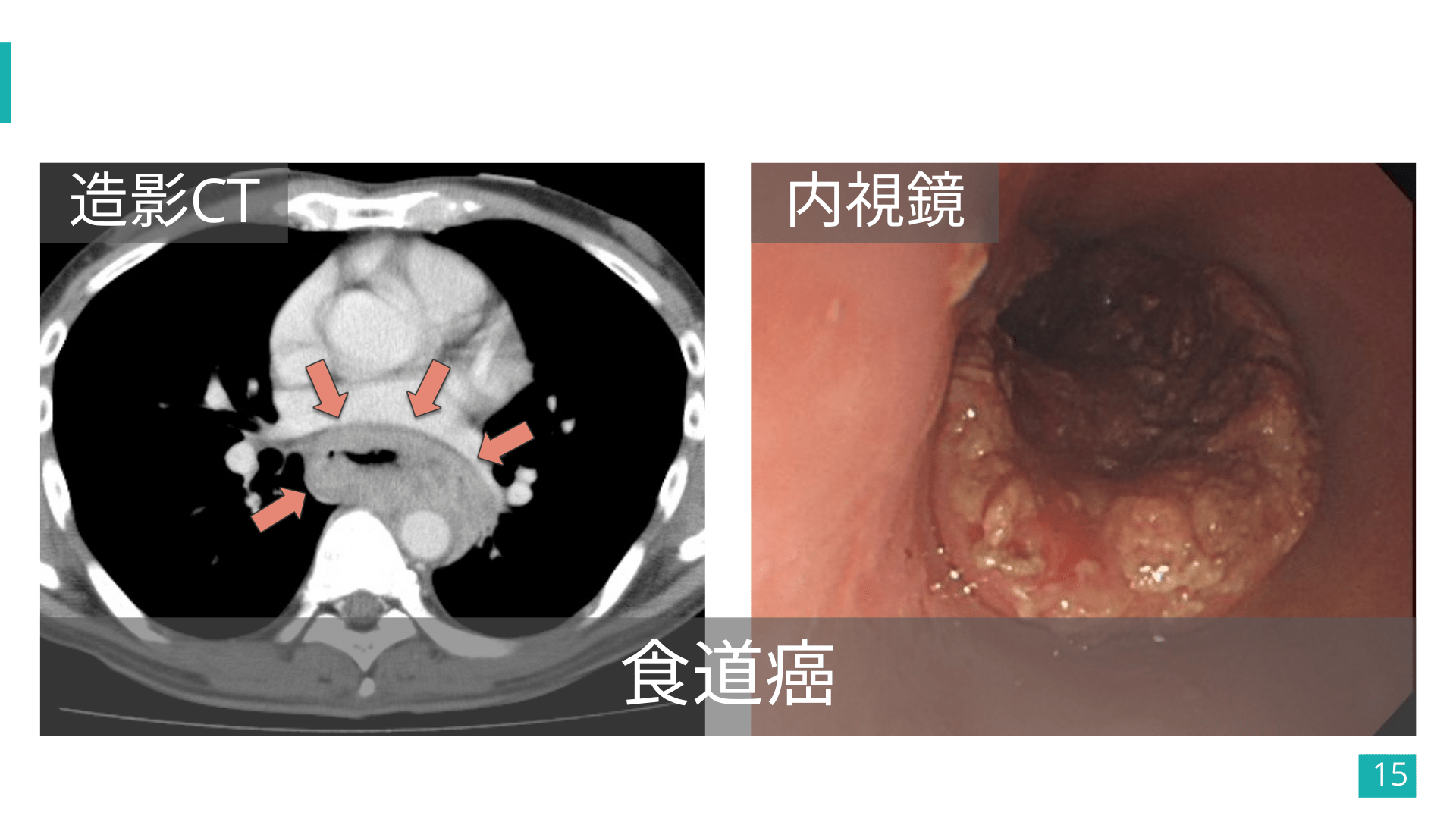

造影CT 内視鏡 食道癌 15

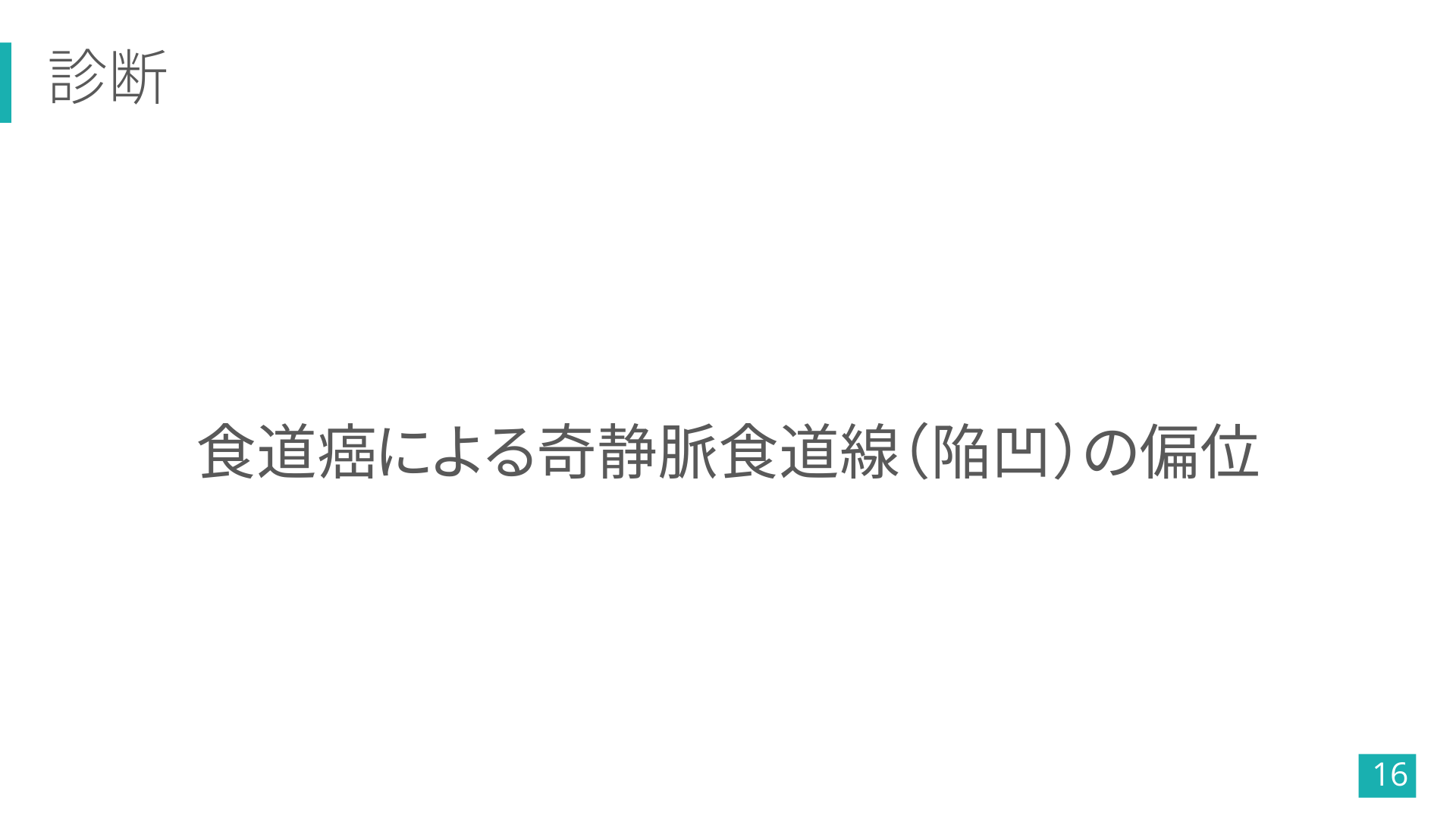

診断 食道癌による奇静脈食道線（陥凹）の偏位 16
TODAY’S MESSAGE 奇静脈食道線の偏位を認めた場合，食道病変や 縦隔腫瘍，気管分岐下リンパ節腫大などを考慮しよう．
奇静脈食道線の成り立ち 奇静脈食道線の偏位と 鑑別疾患
奇静脈食道線の成り立ち 奇静脈食道線の偏位と 鑑別疾患

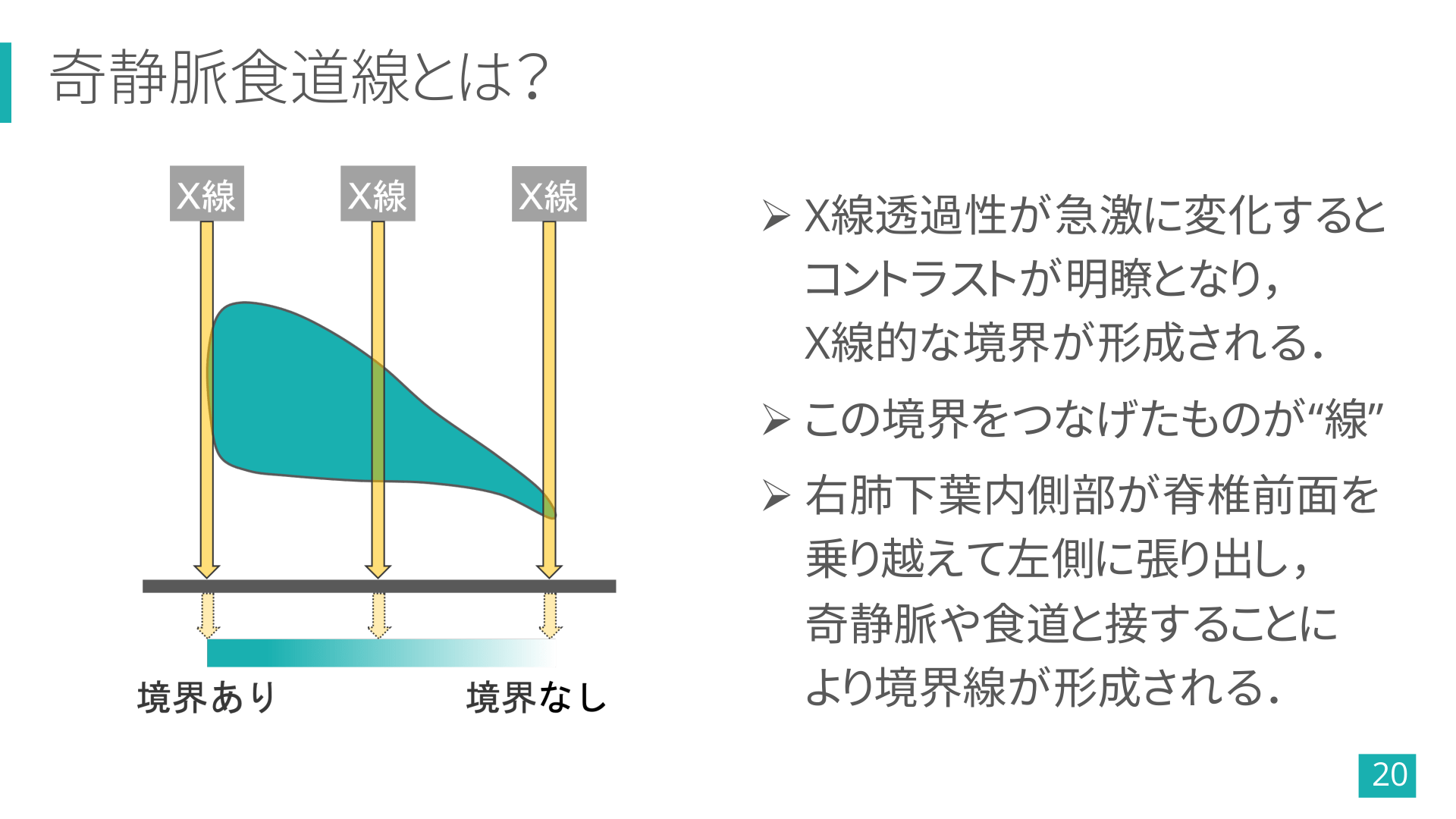

奇静脈食道線とは？ Ø X線透過性が急激に変化すると コントラストが明瞭となり， X線的な境界が形成される． Ø この境界をつなげたものが“線” Ø 右肺下葉内側部が脊椎前面を 乗り越えて左側に張り出し， 奇静脈や食道と接することに より境界線が形成される． 20
奇静脈食道線の成り立ち 21
奇静脈食道線の成り立ち 22
奇静脈食道線の成り立ち 23
奇静脈食道線の成り立ち 24
25
奇静脈食道線の成り立ち 奇静脈食道線の偏位と 鑑別疾患
奇静脈食道線の成り立ち 奇静脈食道線の偏位と 鑑別疾患
奇静脈食道線の偏位① 28
29
食道アカラシア 30
奇静脈食道線の偏位② 31
32
33
食道裂孔ヘルニア 34
奇静脈食道線の偏位③ 図は文献2より引用 35

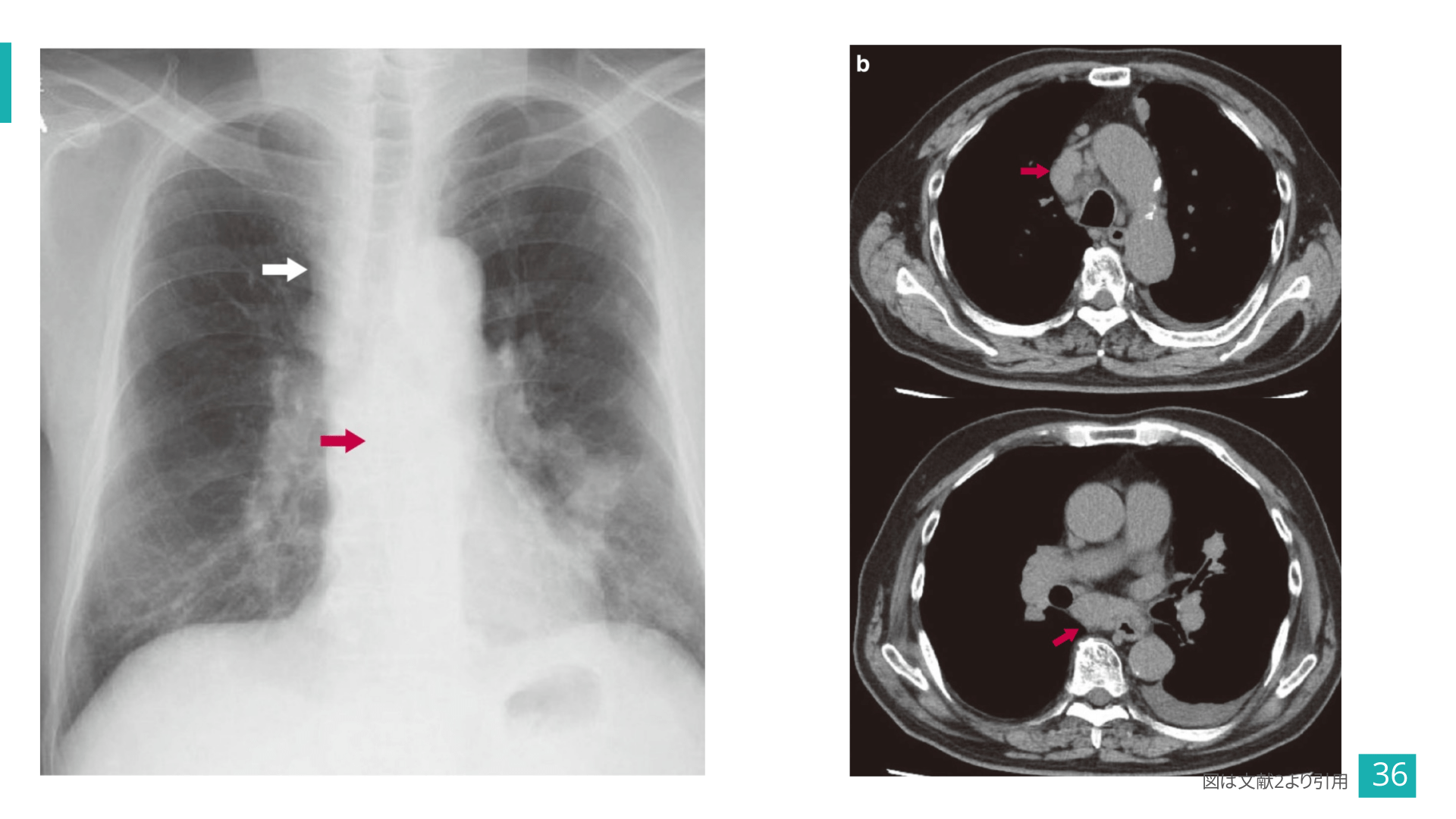

図は文献2より引用 36

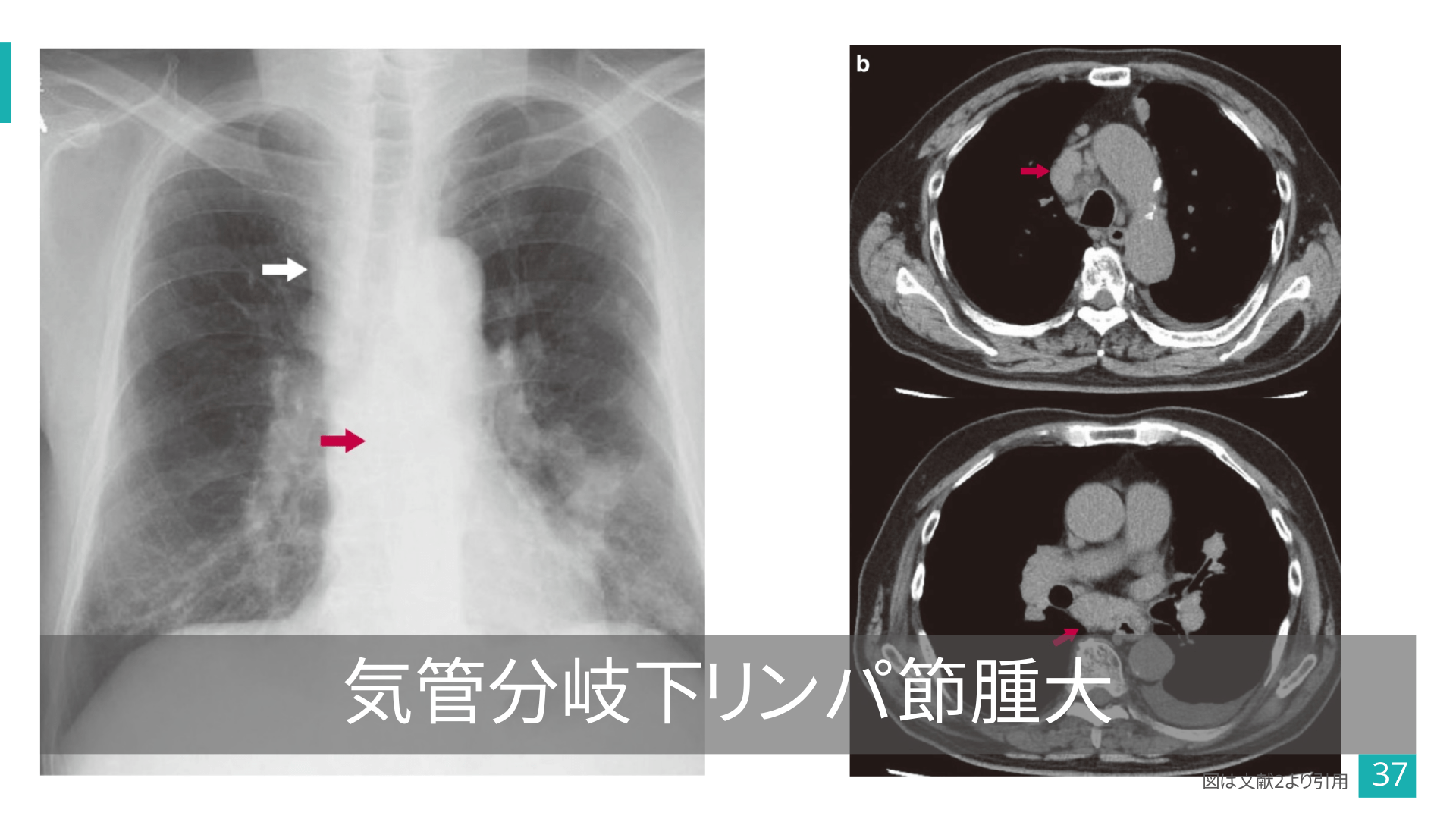

気管分岐下リンパ節腫大 図は文献2より引用 37
奇静脈食道線の偏位（復習） 38
造影CT 39
造影CT 食道癌 40
TODAY’S MESSAGE 奇静脈食道線の偏位を認めた場合，食道病変や 縦隔腫瘍，気管分岐下リンパ節腫大などを考慮しよう．
Ø 胸部単純X線写真では， 奇静脈食道線を忘れずにチェックしよう！！

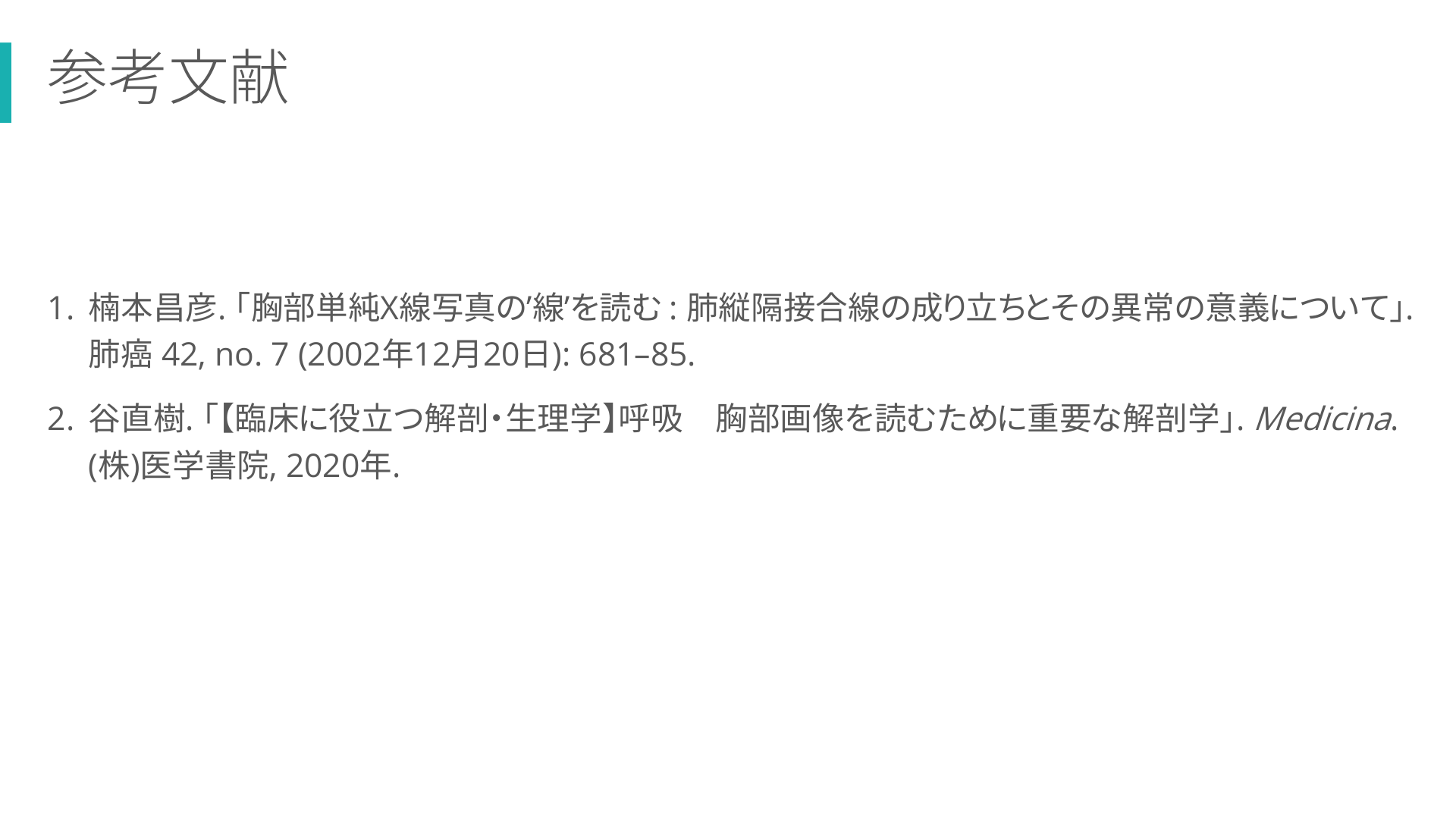

参考文献 1. 楠本昌彦. 「胸部単純X線写真の’線’を読む : 肺縦隔接合線の成り立ちとその異常の意義について」. 肺癌 42, no. 7 (2002年12月20日): 681–85. 2. 谷直樹. 「【臨床に役立つ解剖・生理学】呼吸 (株)医学書院, 2020年. 胸部画像を読むために重要な解剖学」. Medicina.
10分で学ぶ! 画像診断クイズ Case Review #6 動画での解説はこちら から!! https://qa.antaa.jp/stream/contents/182
