概要
人工呼吸器の画面を前にして、とりあえずそのまま、と思ったことはありませんか。
研修医が最初につまずくのは、モードの名前ではなく「波形が何を言っているのか分からない」ところです。圧・流量・換気量の3つが何でできているかさえ分かれば、設定が適切かどうかは画面から読み取れます。そこを飛ばして設定だけ覚えると、いつまでも人の指示待ちになります。
基礎編では、呼吸不全の2タイプ、酸素化と換気という独立した2つのダイヤル、コンプライアンス・抵抗・時定数、そして運動方程式という土台から始めます。そのうえで3波形を1本ずつ分解し、VCVとPCVを波形で見分け、挿管直後の初期設定を数字で決められるところまで進みます。最後に高圧アラーム・分時換気量低下・挿管直後の血圧低下という3つのケースで、読み方を実際の判断につなげます。
波形はすべて自作です。市販書籍の図は使っていません。
【目次】
・呼吸生理の土台 ― 酸素化と換気、死腔、V/Qミスマッチ、時定数、運動方程式
・3つの波形 ― 圧（PIP・Pplat・PEEP）、流量、換気量
・1回の換気を決める4つの要素とトリガーの仕組み
・VCVとPCV ― 何を保証し、何を監視するか
・換気モードの全体像とPSVの3つのつまみ
・挿管直後の初期設定8項目と予測体重の使い方
・PEEP、吸気／呼気ポーズ、プラトー圧と駆動圧
・PIP上昇の原因を2択に絞る、アラーム対応の原則
・血液ガスに応じた調整、NPPVとHFNC
・ケース3題（高圧アラーム／分時換気量低下／挿管後の血圧低下）
【こんな方へ】
・ICUローテーションが始まる前に基礎を固めたい方
・モードの名前は知っているが、波形は見ていなかった方
・挿管直後に何をどの順で決めるか、自分の手順がない方
本スライドの対象者
医学生／研修医／専攻医／専門医
投稿された先生へ質問や勉強になったポイントをコメントしてみましょう！
0 件のコメント
常見勇太さんの他の投稿スライド
これだけ！心電図の読み方
常見勇太
235,683
852
心電図 ST上昇の仕組み あなたは説明できますか？
常見勇太
70,705
245
2026.2.19【聖路加式】頻脈徐脈のすべて
常見勇太
68,958
301
このスライドと同じ診療科のスライド
乳酸高値。その輸液、本当に必要？～蘇生輸液のコンテクストを読み解き 「とりあえず輸液」の一歩先へ～／Antaaウェビナー2026/7/2
川上大裕
42,739
183
まずROSCさせろ！心停止アルゴリズム
芥川晃也
76,517
213
医療事故裁判から考える必要十分な同意書のつくり方／2026.10.13 Antaa ウェビナー
武田美貴
678
3
【期間限定】苦手なままにしない！心電図読影～QT延長からTdPを見逃さない読み方の型～
Antaa Channel
救急・集中治療における緩和ケア～救命と緩和をつなぐ～
高橋慶彦
4,446
23
酸塩基平衡 〜素早く確実にガスを読む〜【ツキイチ！瞬速レクチャー21】
芥川晃也
70,636
451
テキスト全文
人工呼吸器の基本波形とモード
#1.
VENTI LATOR GRAPHICS — PART 1 チーフと学ぶ！ 人工呼吸器の読み方と使い方 基礎編：3つの波形・換気モード・初期設定
#2.

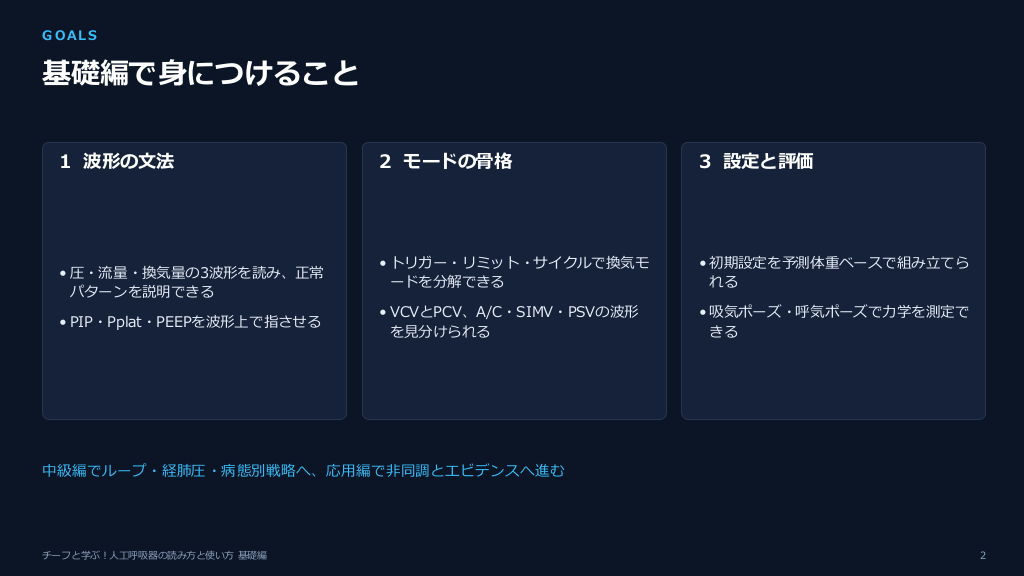

GOALS 基礎編で身につけること 1 波形の文法 • 圧・流量・換気量の3波形を読み、正常 パターンを説明できる • PIP・Pplat・PEEPを波形上で指させる 2 モードの骨格 3 設定と評価 • トリガー・リミット・サイクルで換気モ ードを分解できる • 初期設定を予測体重ベースで組み立てら れる • VCVとPCV、A/C・SIMV・PSVの波形 を見分けられる • 吸気ポーズ・呼気ポーズで力学を測定で きる 中級編でループ・経肺圧・病態別戦略へ、応用編で非同調とエビデンスへ進む チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 2
#3.

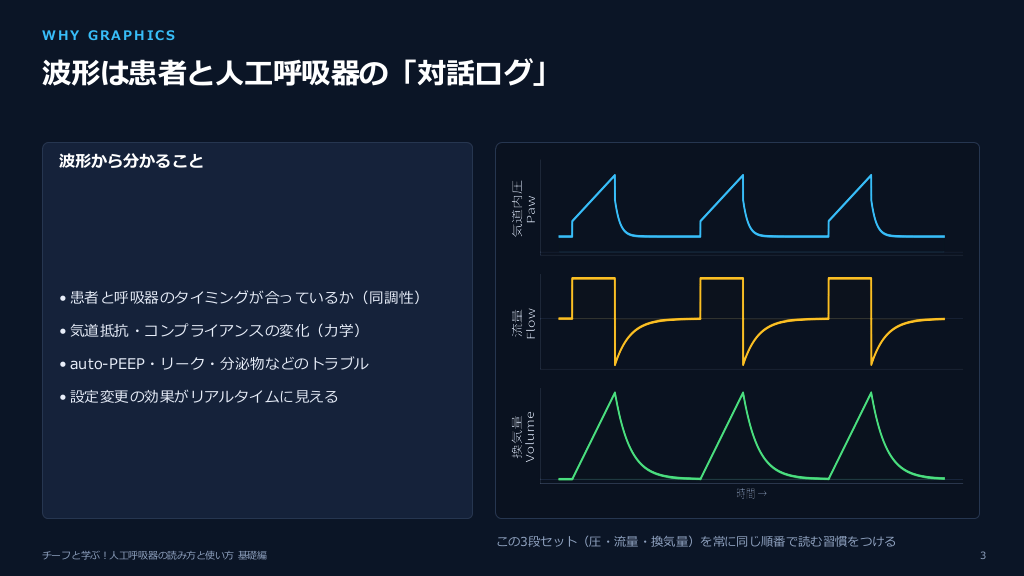

WHY G RAPH ICS 波形は患者と人工呼吸器の「対話ログ」 波形から分かること • 患者と呼吸器のタイミングが合っているか（同調性） • 気道抵抗・コンプライアンスの変化（力学） • auto-PEEP・リーク・分泌物などのトラブル • 設定変更の効果がリアルタイムに見える この3段セット（圧・流量・換気量）を常に同じ順番で読む習慣をつける チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 3
呼吸不全のタイプと治療法
#4.

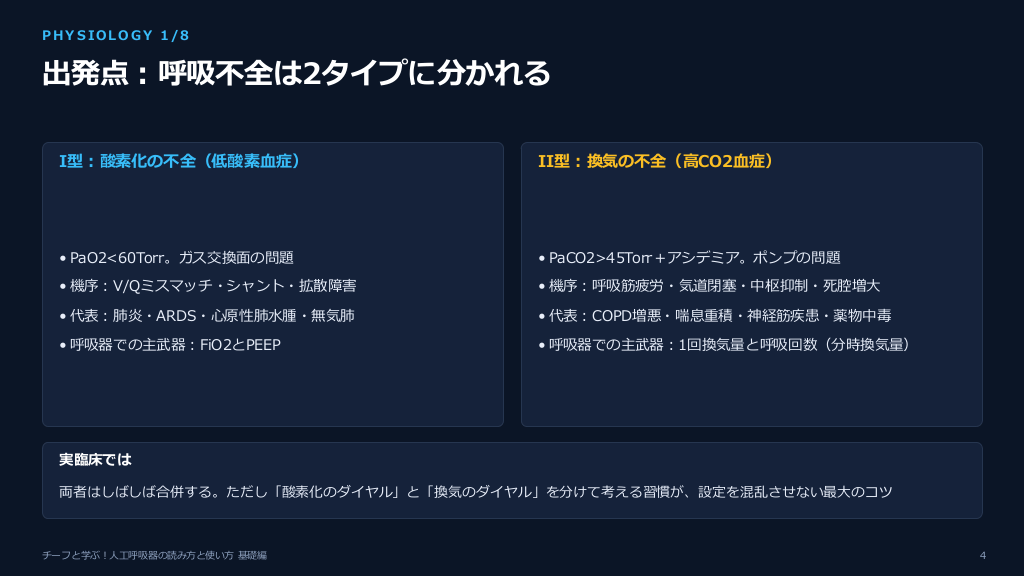

PHY S IOL OG Y 1 /8 出発点：呼吸不全は2タイプに分かれる I型：酸素化の不全（低酸素血症） II型：換気の不全（高CO2血症） • PaO2<60Torr。ガス交換面の問題 • PaCO2>45Torr＋アシデミア。ポンプの問題 • 機序：V/Qミスマッチ・シャント・拡散障害 • 機序：呼吸筋疲労・気道閉塞・中枢抑制・死腔増大 • 代表：肺炎・ARDS・心原性肺水腫・無気肺 • 代表：COPD増悪・喘息重積・神経筋疾患・薬物中毒 • 呼吸器での主武器：FiO2とPEEP • 呼吸器での主武器：1回換気量と呼吸回数（分時換気量） 実臨床では 両者はしばしば合併する。ただし「酸素化のダイヤル」と「換気のダイヤル」を分けて考える習慣が、設定を混乱させない最大のコツ チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 4
#5.

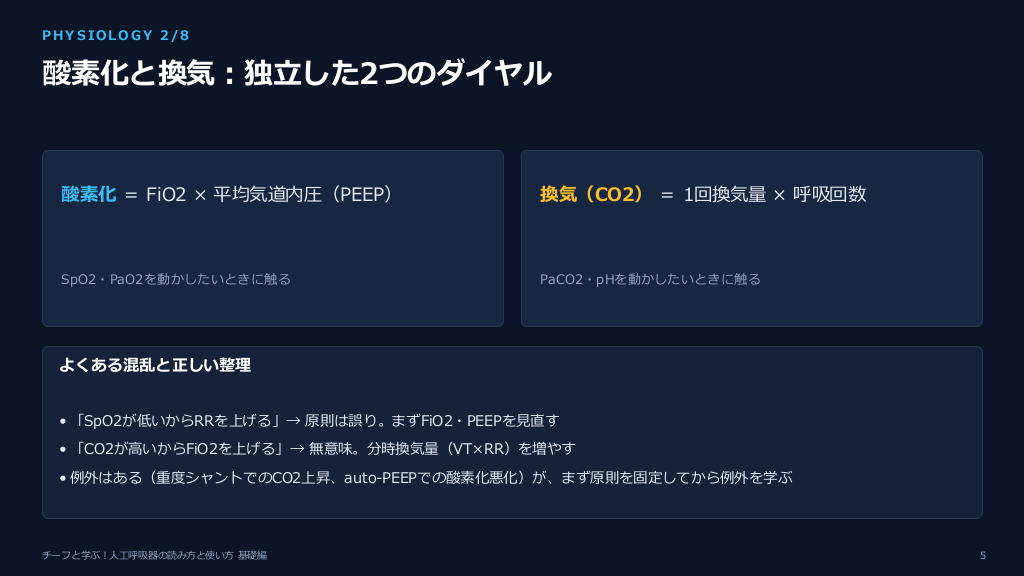

PHY S IOL OG Y 2 /8 酸素化と換気：独立した2つのダイヤル 酸素化 ＝ FiO2 × 平均気道内圧（PEEP） 換気（CO2） ＝ 1回換気量 × 呼吸回数 SpO2・PaO2を動かしたいときに触る PaCO2・pHを動かしたいときに触る よくある混乱と正しい整理 • 「SpO2が低いからRRを上げる」→ 原則は誤り。まずFiO2・PEEPを見直す • 「CO2が高いからFiO2を上げる」→ 無意味。分時換気量（VT×RR）を増やす • 例外はある（重度シャントでのCO2上昇、auto-PEEPでの酸素化悪化）が、まず原則を固定してから例外を学ぶ チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 5
#6.

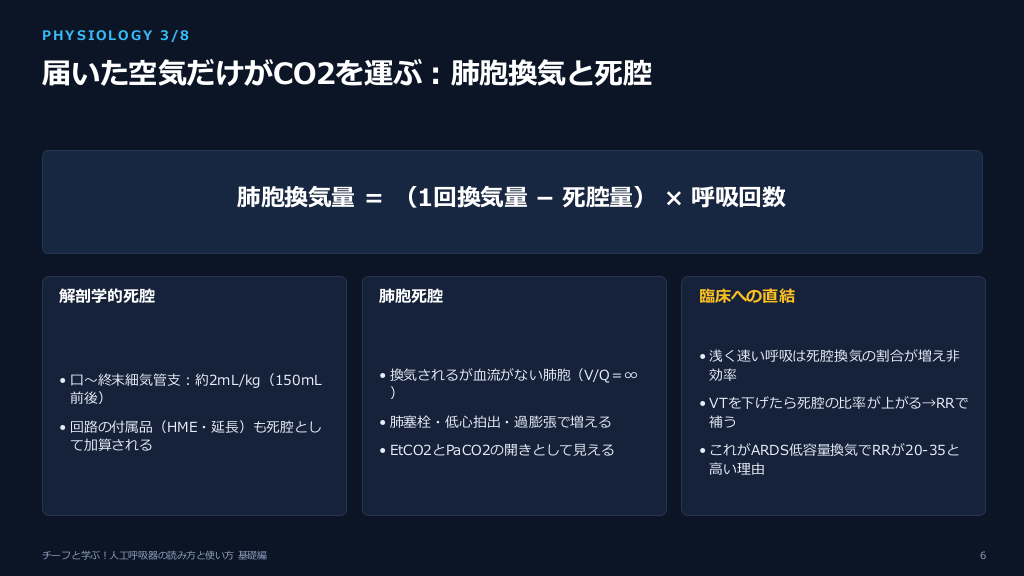

PHY S IOL OG Y 3 /8 届いた空気だけがCO2を運ぶ：肺胞換気と死腔 肺胞換気量 ＝ （1回換気量 − 死腔量） × 呼吸回数 解剖学的死腔 肺胞死腔 • 口〜終末細気管支：約2mL/kg（150mL 前後） • 換気されるが血流がない肺胞（V/Q＝∞ ） • 回路の付属品（HME・延長）も死腔とし て加算される • 肺塞栓・低心拍出・過膨張で増える チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 • EtCO2とPaCO2の開きとして見える 臨床への直結 • 浅く速い呼吸は死腔換気の割合が増え非 効率 • VTを下げたら死腔の比率が上がる→RRで 補う • これがARDS低容量換気でRRが20-35と 高い理由 6
V/Qミスマッチとシャントの理解
#7.

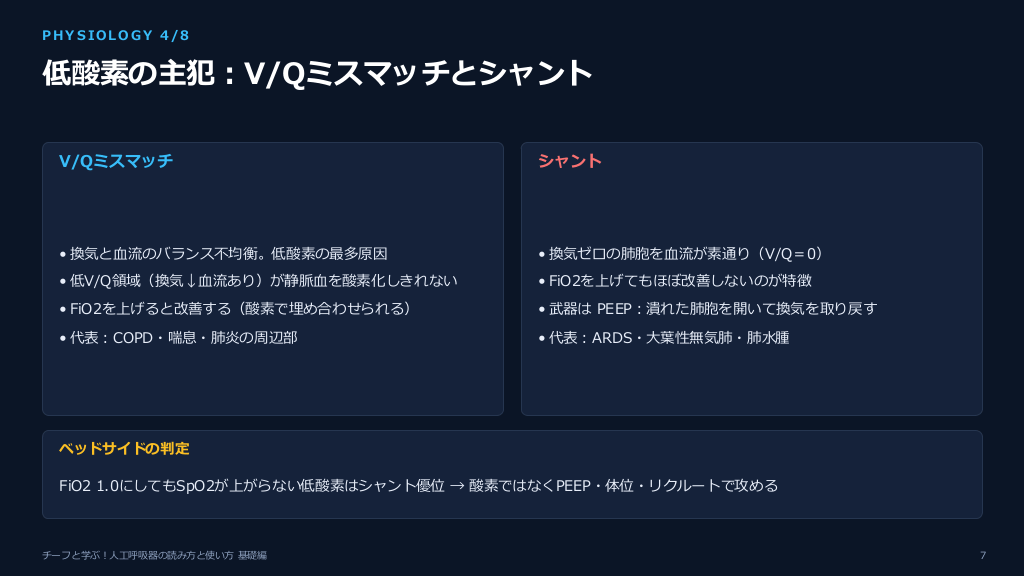

PHY S IOL OG Y 4 /8 低酸素の主犯：V/Qミスマッチとシャント V/Qミスマッチ シャント • 換気と血流のバランス不均衡。低酸素の最多原因 • 換気ゼロの肺胞を血流が素通り（V/Q＝0） • 低V/Q領域（換気↓血流あり）が静脈血を酸素化しきれない • FiO2を上げてもほぼ改善しないのが特徴 • FiO2を上げると改善する（酸素で埋め合わせられる） • 武器は PEEP：潰れた肺胞を開いて換気を取り戻す • 代表：COPD・喘息・肺炎の周辺部 • 代表：ARDS・大葉性無気肺・肺水腫 ベッドサイドの判定 FiO2 1.0にしてもSpO2が上がらない低酸素はシャント優位 → 酸素ではなくPEEP・体位・リクルートで攻める チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 7
#8.

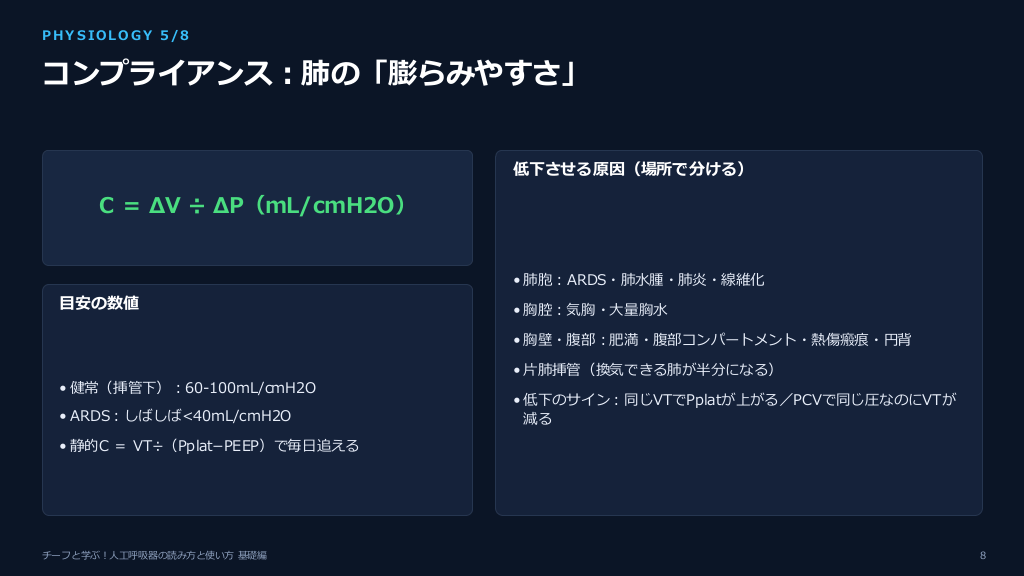

PHY S IOL OG Y 5 /8 コンプライアンス：肺の「膨らみやすさ」 低下させる原因（場所で分ける） C ＝ ΔV ÷ ΔP（mL/cmH2O） • 肺胞：ARDS・肺水腫・肺炎・線維化 目安の数値 • 胸腔：気胸・大量胸水 • 胸壁・腹部：肥満・腹部コンパートメント・熱傷瘢痕・円背 • 片肺挿管（換気できる肺が半分になる） • 健常（挿管下）：60-100mL/cmH2O • ARDS：しばしば<40mL/cmH2O • 低下のサイン：同じVTでPplatが上がる／PCVで同じ圧なのにVTが 減る • 静的C ＝ VT÷（Pplat−PEEP）で毎日追える チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 8
#9.

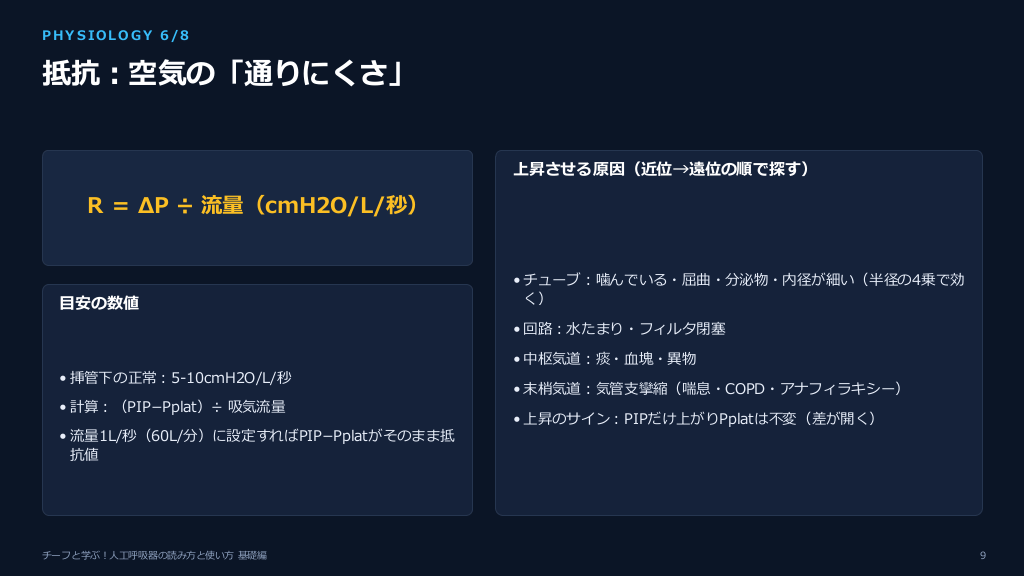

PHY S IOL OG Y 6 /8 抵抗：空気の「通りにくさ」 上昇させる原因（近位→遠位の順で探す） R ＝ ΔP ÷ 流量（cmH2O/L/秒） 目安の数値 • チューブ：噛んでいる・屈曲・分泌物・内径が細い（半径の4乗で効 く） • 回路：水たまり・フィルタ閉塞 • 中枢気道：痰・血塊・異物 • 挿管下の正常：5-10cmH2O/L/秒 • 計算：（PIP−Pplat）÷ 吸気流量 • 流量1L/秒（60L/分）に設定すればPIP−Pplatがそのまま抵 抗値 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 • 末梢気道：気管支攣縮（喘息・COPD・アナフィラキシー） • 上昇のサイン：PIPだけ上がりPplatは不変（差が開く） 9
呼吸器設定の基本と注意点
#10.

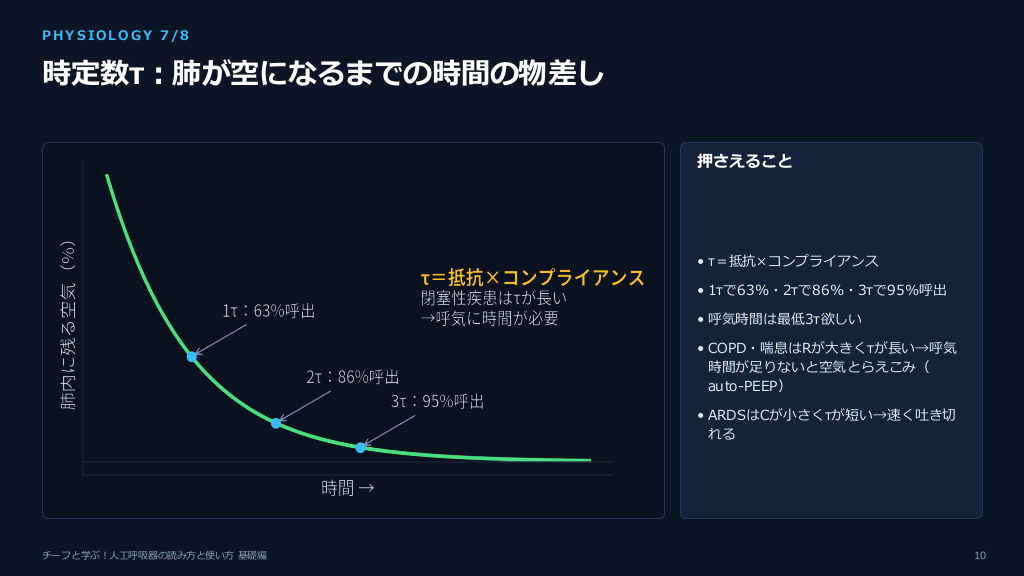

PHY S IOL OG Y 7 /8 時定数τ：肺が空になるまでの時間の物差し 押さえること • τ＝抵抗×コンプライアンス • 1τで63%・2τで86%・3τで95%呼出 • 呼気時間は最低3τ欲しい • COPD・喘息はRが大きくτが長い→呼気 時間が足りないと空気とらえこみ（ auto-PEEP） • ARDSはCが小さくτが短い→速く吐き切 れる チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 10
#11.

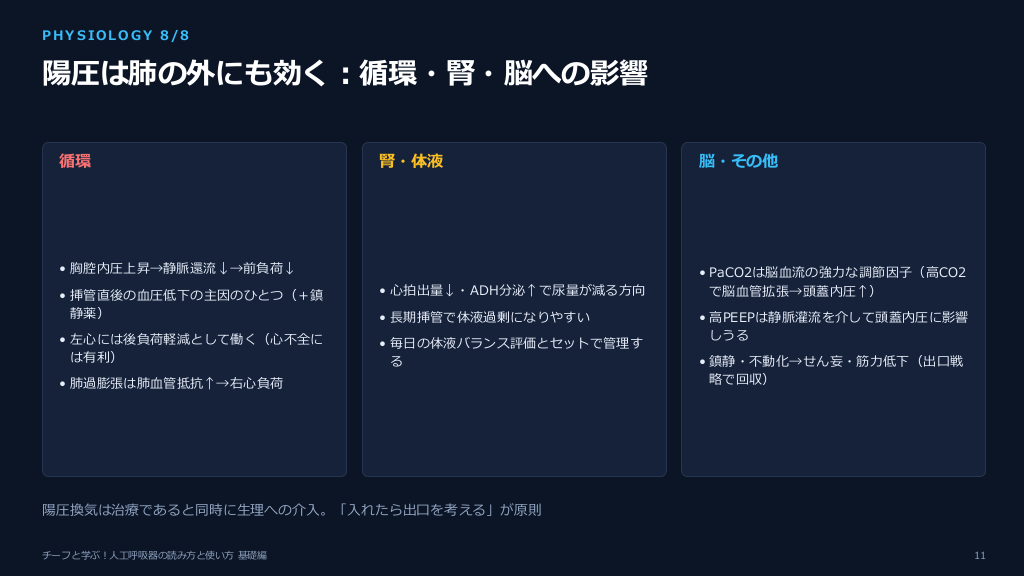

PHY S IOL OG Y 8 /8 陽圧は肺の外にも効く：循環・腎・脳への影響 循環 腎・体液 脳・その他 • 挿管直後の血圧低下の主因のひとつ（＋鎮 静薬） • 心拍出量↓・ADH分泌↑で尿量が減る方向 • PaCO2は脳血流の強力な調節因子（高CO2 で脳血管拡張→頭蓋内圧↑） • 左心には後負荷軽減として働く（心不全に は有利） • 毎日の体液バランス評価とセットで管理す る • 胸腔内圧上昇→静脈還流↓→前負荷↓ • 長期挿管で体液過剰になりやすい • 肺過膨張は肺血管抵抗↑→右心負荷 • 高PEEPは静脈灌流を介して頭蓋内圧に影響 しうる • 鎮静・不動化→せん妄・筋力低下（出口戦 略で回収） 陽圧換気は治療であると同時に生理への介入。「入れたら出口を考える」が原則 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 11
#12.

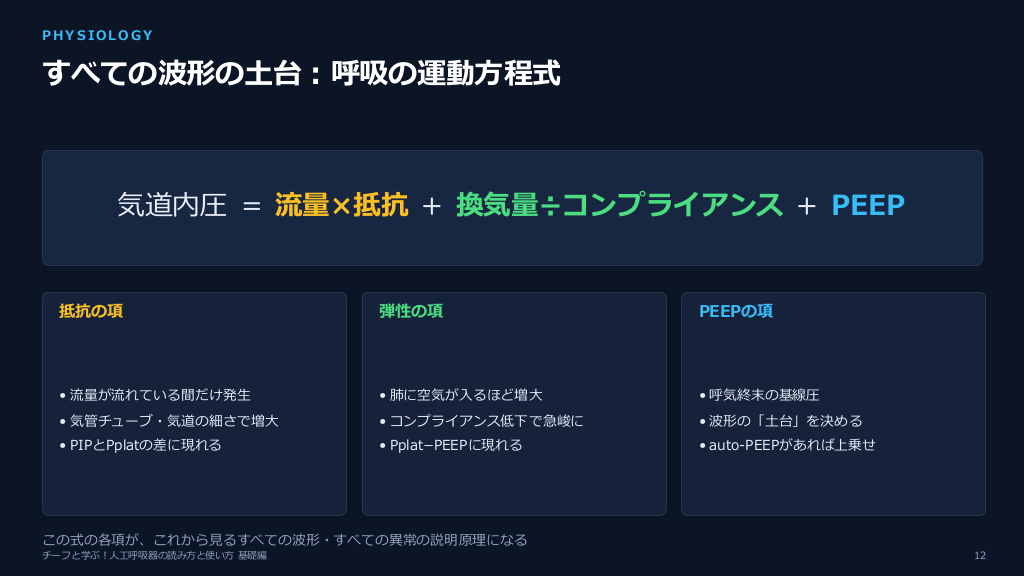

PHY SIOLOGY すべての波形の土台：呼吸の運動方程式 気道内圧 ＝ 流量×抵抗 ＋ 換気量÷コンプライアンス ＋ PEEP 抵抗の項 弾性の項 PEEPの項 • 流量が流れている間だけ発生 • 肺に空気が入るほど増大 • 呼気終末の基線圧 • 気管チューブ・気道の細さで増大 • コンプライアンス低下で急峻に • 波形の「土台」を決める • PIPとPplatの差に現れる • Pplat−PEEPに現れる • auto-PEEPがあれば上乗せ この式の各項が、これから見るすべての波形・すべての異常の説明原理になる チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 12
圧・流量・換気量の波形解析
#13.

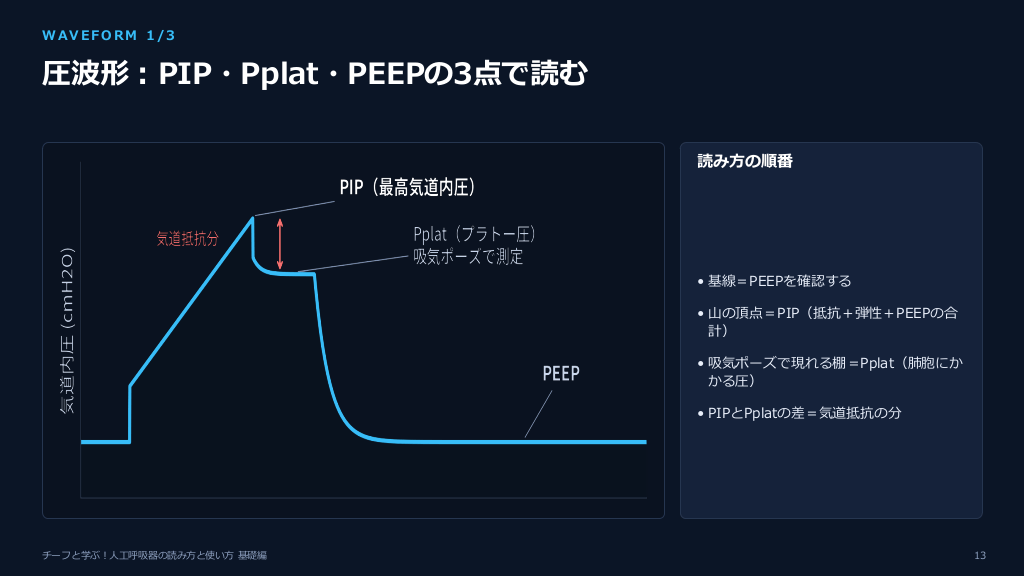

WAV E F ORM 1 /3 圧波形：PIP・Pplat・PEEPの3点で読む 読み方の順番 • 基線＝PEEPを確認する • 山の頂点＝PIP（抵抗＋弾性＋PEEPの合 計） • 吸気ポーズで現れる棚＝Pplat（肺胞にか かる圧） • PIPとPplatの差＝気道抵抗の分 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 13
#14.

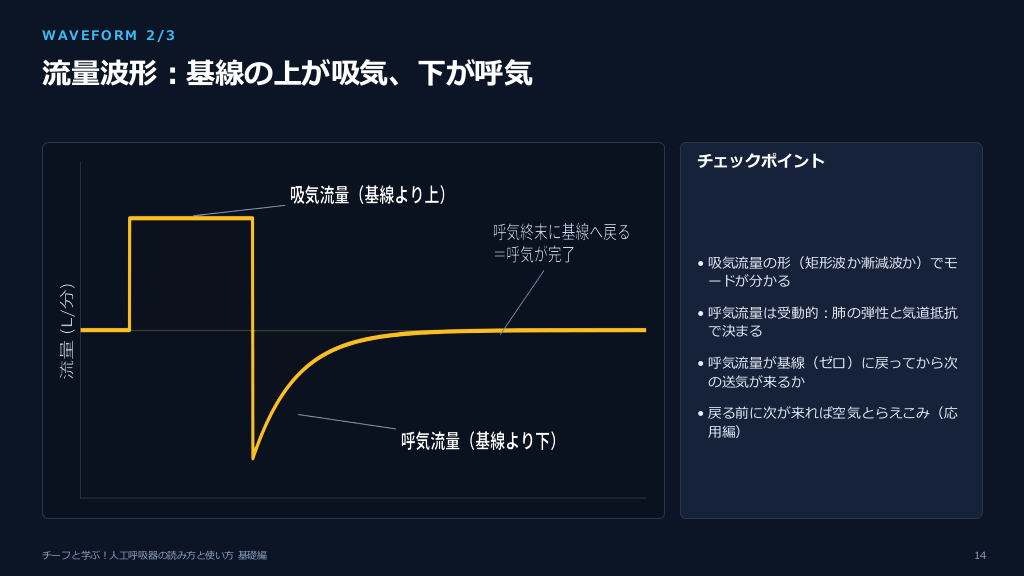

WAV E F ORM 2 /3 流量波形：基線の上が吸気、下が呼気 チェックポイント • 吸気流量の形（矩形波か漸減波か）でモ ードが分かる • 呼気流量は受動的：肺の弾性と気道抵抗 で決まる • 呼気流量が基線（ゼロ）に戻ってから次 の送気が来るか • 戻る前に次が来れば空気とらえこみ（応 用編） チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 14
#15.

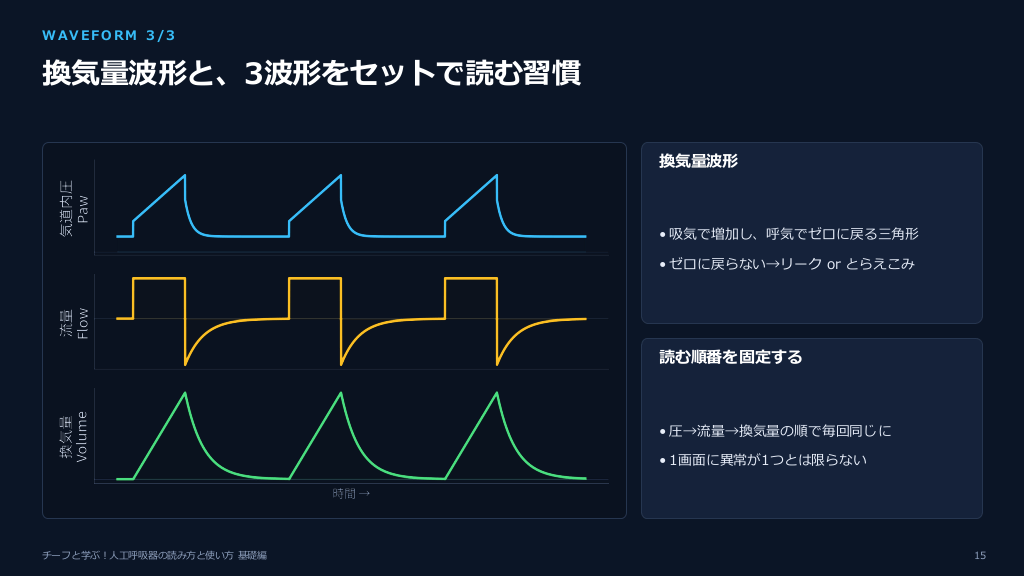

WAV E F ORM 3 /3 換気量波形と、3波形をセットで読む習慣 換気量波形 • 吸気で増加し、呼気でゼロに戻る三角形 • ゼロに戻らない→リーク or とらえこみ 読む順番を固定する • 圧→流量→換気量の順で毎回同じに • 1画面に異常が1つとは限らない チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 15
トリガーとサポート圧の設定
#16.

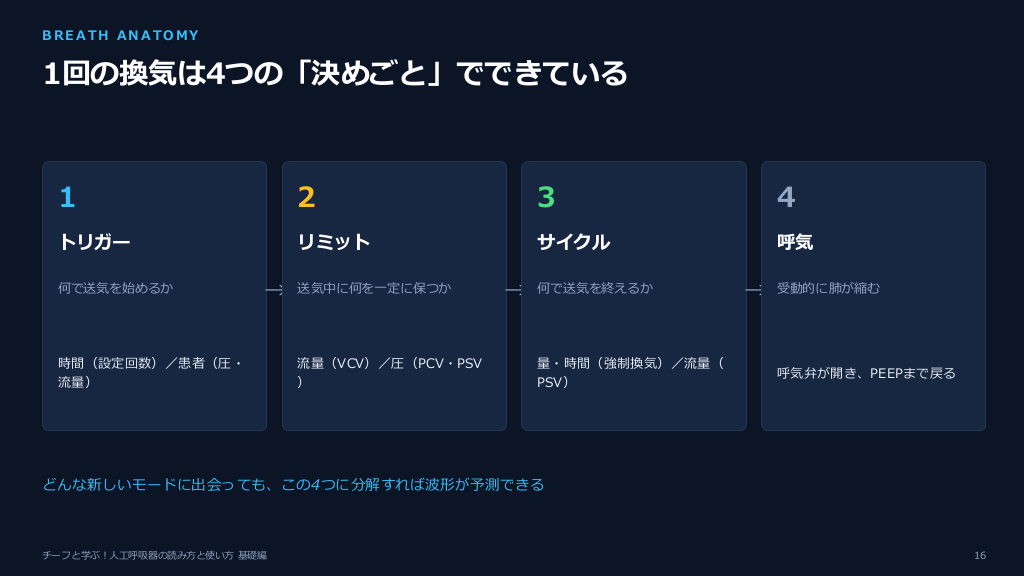

B R E A T H A N A T O MY 1回の換気は4つの「決めごと」でできている 1 2 3 4 トリガー リミット サイクル 呼気 何で送気を始めるか → 送気中に何を一定に保つか 時間（設定回数）／患者（圧・ 流量） 流量（VCV）／圧（PCV・PSV ） → 何で送気を終えるか 量・時間（強制換気）／流量（ PSV） → 受動的に肺が縮む 呼気弁が開き、PEEPまで戻る どんな新しいモードに出会っても、この4つに分解すれば波形が予測できる チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 16
#17.

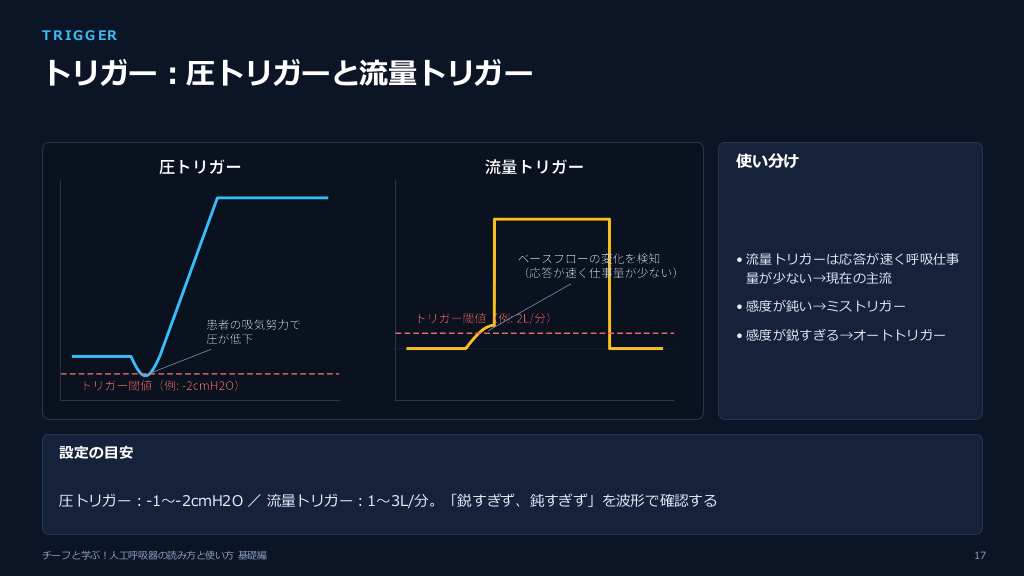

T RIG G ER トリガー：圧トリガーと流量トリガー 使い分け • 流量トリガーは応答が速く呼吸仕事 量が少ない→現在の主流 • 感度が鈍い→ミストリガー • 感度が鋭すぎる→オートトリガー 設定の目安 圧トリガー：-1〜-2cmH2O ／ 流量トリガー：1〜3L/分。「鋭すぎず、鈍すぎず」を波形で確認する チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 17
#18.

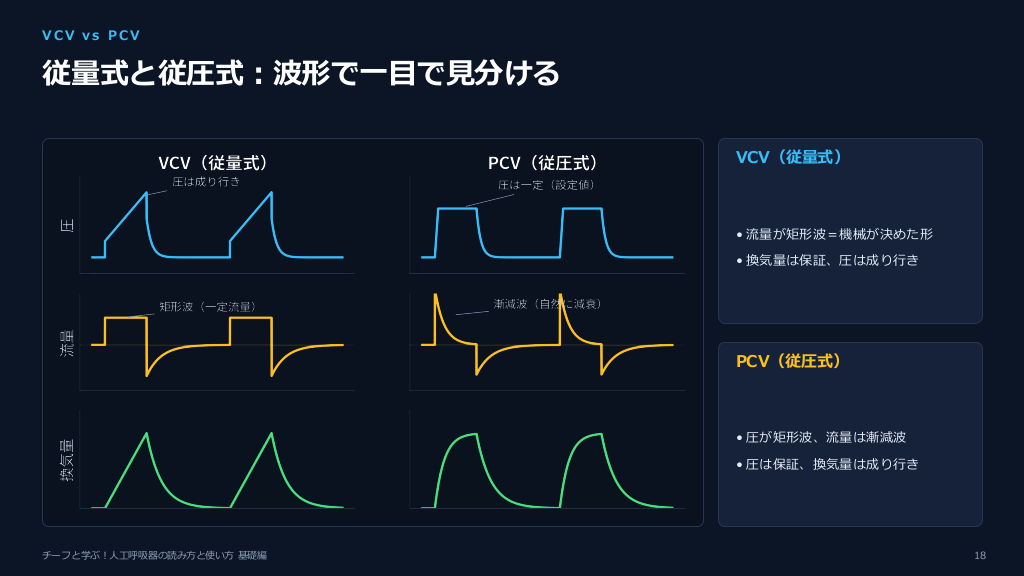

VCV vs PCV 従量式と従圧式：波形で一目で見分ける VCV（従量式） • 流量が矩形波＝機械が決めた形 • 換気量は保証、圧は成り行き PCV（従圧式） • 圧が矩形波、流量は漸減波 • 圧は保証、換気量は成り行き チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 18
換気モードの選択と特徴
#19.

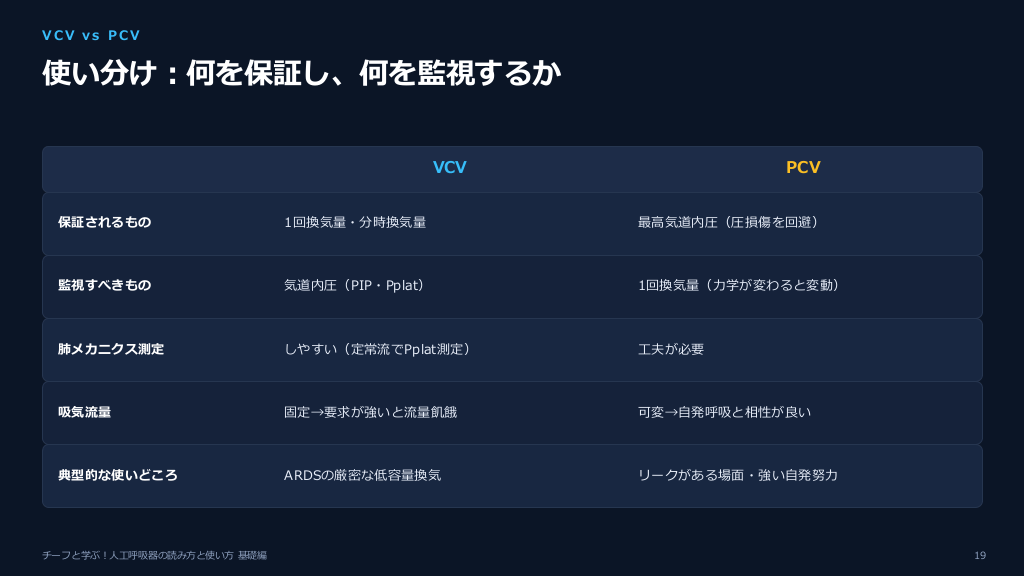

VCV vs PCV 使い分け：何を保証し、何を監視するか VCV PCV 保証されるもの 1回換気量・分時換気量 最高気道内圧（圧損傷を回避） 監視すべきもの 気道内圧（PIP・Pplat） 1回換気量（力学が変わると変動） 肺メカニクス測定 しやすい（定常流でPplat測定） 工夫が必要 吸気流量 固定→要求が強いと流量飢餓 可変→自発呼吸と相性が良い 典型的な使いどころ ARDSの厳密な低容量換気 リークがある場面・強い自発努力 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 19
#20.

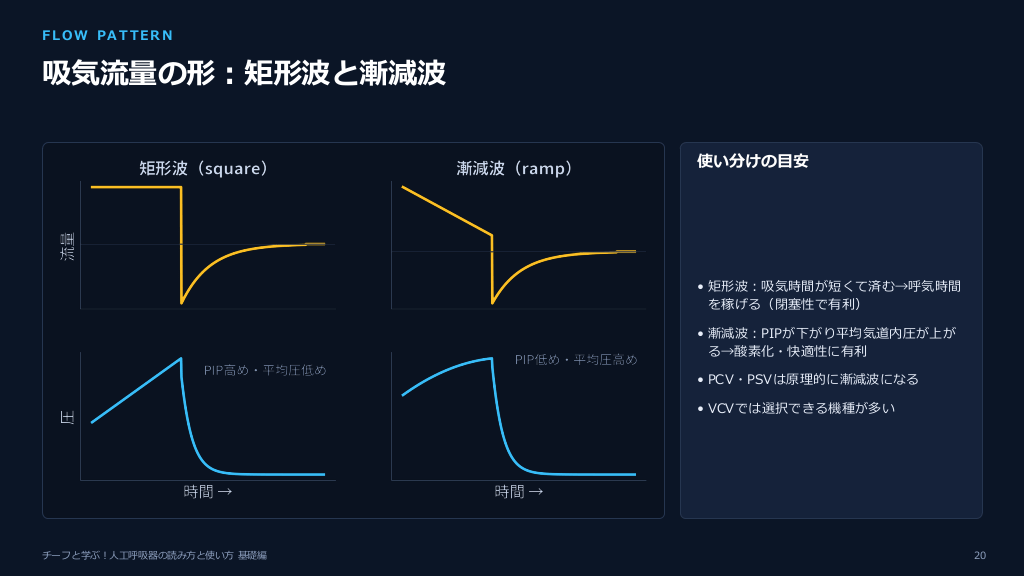

F L O W P A T TE RN 吸気流量の形：矩形波と漸減波 使い分けの目安 • 矩形波：吸気時間が短くて済む→呼気時間 を稼げる（閉塞性で有利） • 漸減波：PIPが下がり平均気道内圧が上が る→酸素化・快適性に有利 • PCV・PSVは原理的に漸減波になる • VCVでは選択できる機種が多い チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 20
#21.

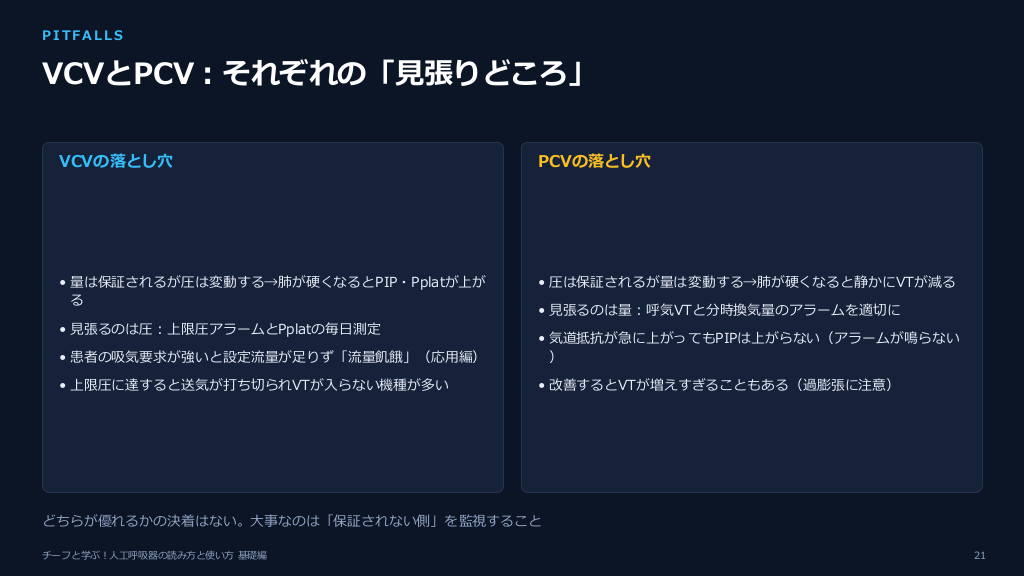

P I TF A L L S VCVとPCV：それぞれの「見張りどころ」 VCVの落とし穴 PCVの落とし穴 • 量は保証されるが圧は変動する→肺が硬くなるとPIP・Pplatが上が る • 圧は保証されるが量は変動する→肺が硬くなると静かにVTが減る • 見張るのは圧：上限圧アラームとPplatの毎日測定 • 見張るのは量：呼気VTと分時換気量のアラームを適切に • 患者の吸気要求が強いと設定流量が足りず「流量飢餓」（応用編） • 気道抵抗が急に上がってもPIPは上がらない（アラームが鳴らない ） • 上限圧に達すると送気が打ち切られVTが入らない機種が多い • 改善するとVTが増えすぎることもある（過膨張に注意） どちらが優れるかの決着はない。大事なのは「保証されない側」を監視すること チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 21
初期設定とアラーム管理
#22.

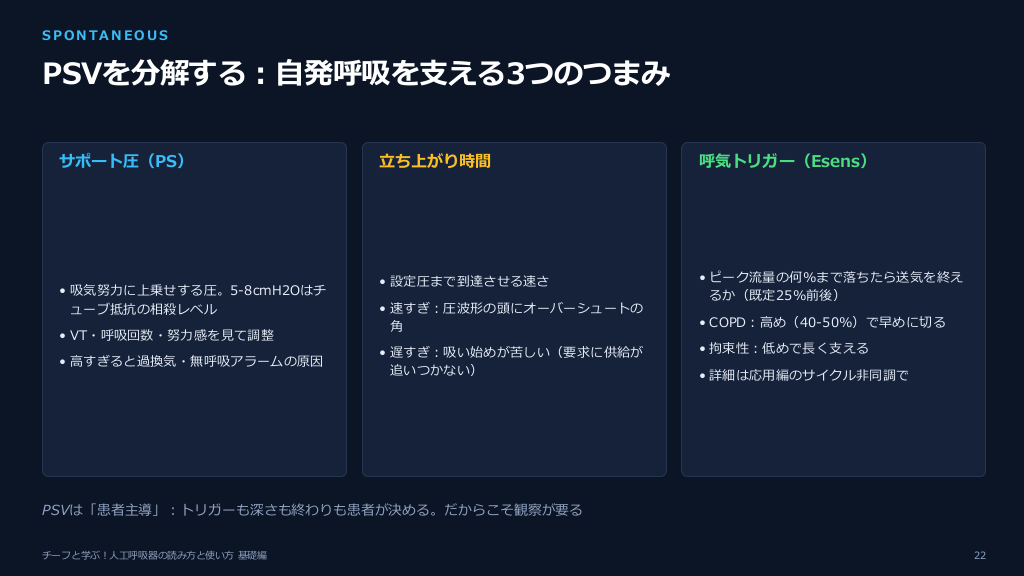

S P O N TA NE O U S PSVを分解する：自発呼吸を支える3つのつまみ サポート圧（PS） • 吸気努力に上乗せする圧。5-8cmH2Oはチ ューブ抵抗の相殺レベル • VT・呼吸回数・努力感を見て調整 • 高すぎると過換気・無呼吸アラームの原因 立ち上がり時間 呼気トリガー（Esens） • 設定圧まで到達させる速さ • ピーク流量の何%まで落ちたら送気を終え るか（既定25%前後） • 速すぎ：圧波形の頭にオーバーシュートの 角 • 遅すぎ：吸い始めが苦しい（要求に供給が 追いつかない） • COPD：高め（40-50%）で早めに切る • 拘束性：低めで長く支える • 詳細は応用編のサイクル非同調で PSVは「患者主導」：トリガーも深さも終わりも患者が決める。だからこそ観察が要る チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 22
#23.

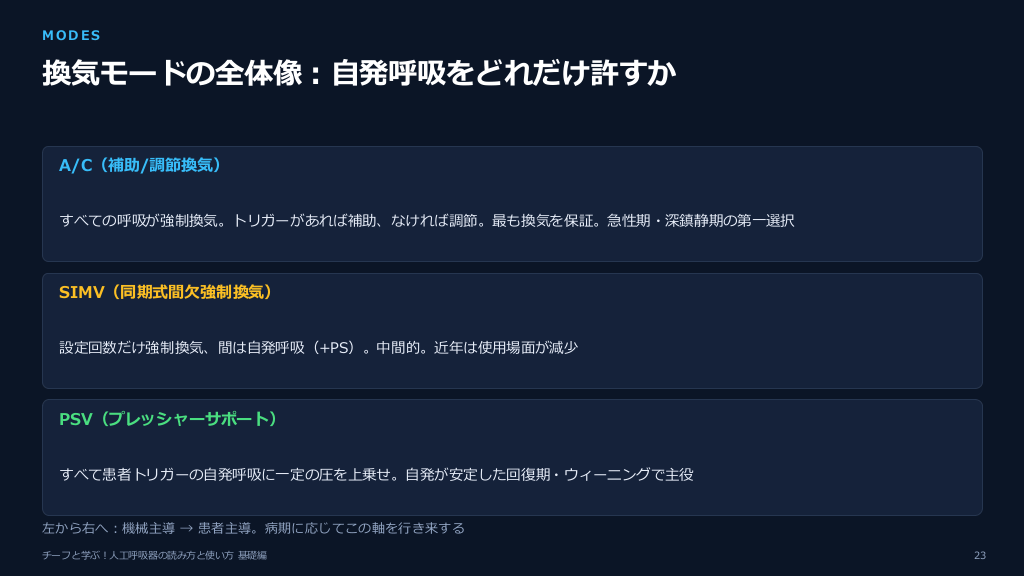

MODES 換気モードの全体像：自発呼吸をどれだけ許すか A/C（補助/調節換気） すべての呼吸が強制換気。トリガーがあれば補助、なければ調節。最も換気を保証。急性期・深鎮静期の第一選択 SIMV（同期式間欠強制換気） 設定回数だけ強制換気、間は自発呼吸（+PS）。中間的。近年は使用場面が減少 PSV（プレッシャーサポート） すべて患者トリガーの自発呼吸に一定の圧を上乗せ。自発が安定した回復期・ウィーニングで主役 左から右へ：機械主導 → 患者主導。病期に応じてこの軸を行き来する チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 23
#24.

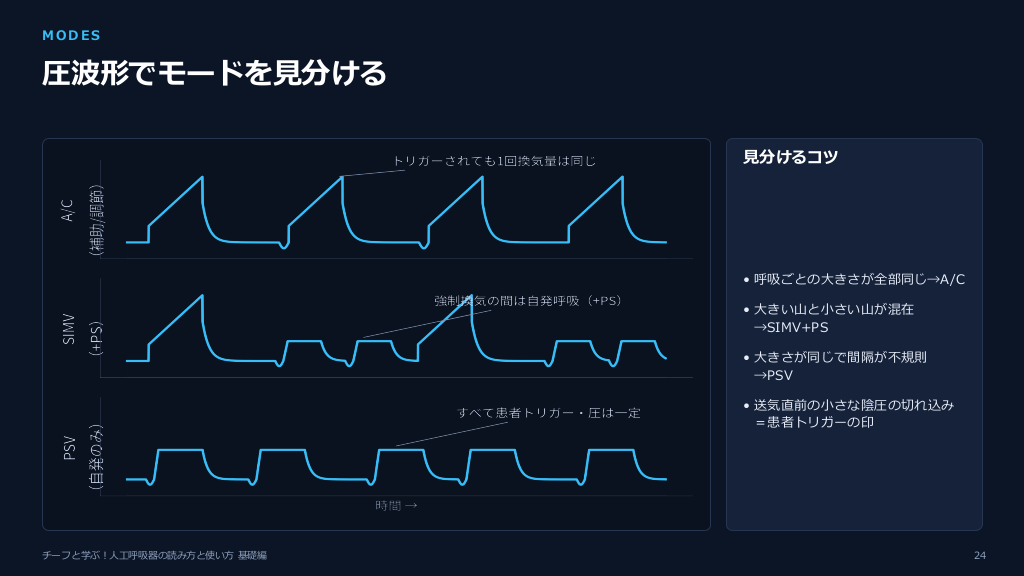

MODES 圧波形でモードを見分ける 見分けるコツ • 呼吸ごとの大きさが全部同じ→A/C • 大きい山と小さい山が混在 →SIMV+PS • 大きさが同じで間隔が不規則 →PSV • 送気直前の小さな陰圧の切れ込み ＝患者トリガーの印 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 24
PEEPとFiO2の調整方法
#25.

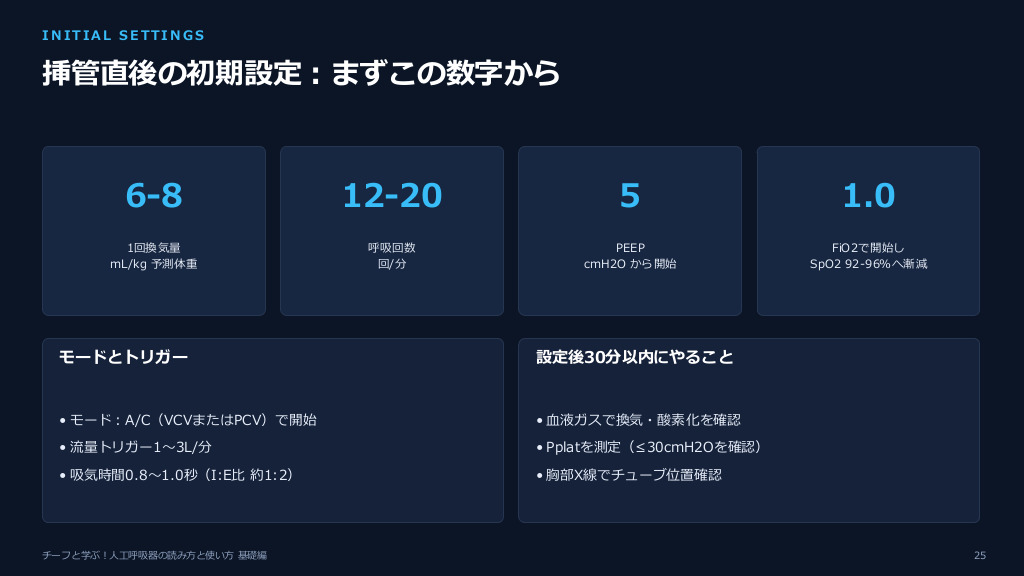

I N I T I A L S E T TI NG S 挿管直後の初期設定：まずこの数字から 6-8 12-20 5 1.0 1回換気量 mL/kg 予測体重 呼吸回数 回/分 PEEP cmH2O から開始 FiO2で開始し SpO2 92-96%へ漸減 モードとトリガー 設定後30分以内にやること • モード：A/C（VCVまたはPCV）で開始 • 血液ガスで換気・酸素化を確認 • 流量トリガー1〜3L/分 • Pplatを測定（≤30cmH2Oを確認） • 吸気時間0.8〜1.0秒（I:E比 約1:2） • 胸部X線でチューブ位置確認 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 25
#26.

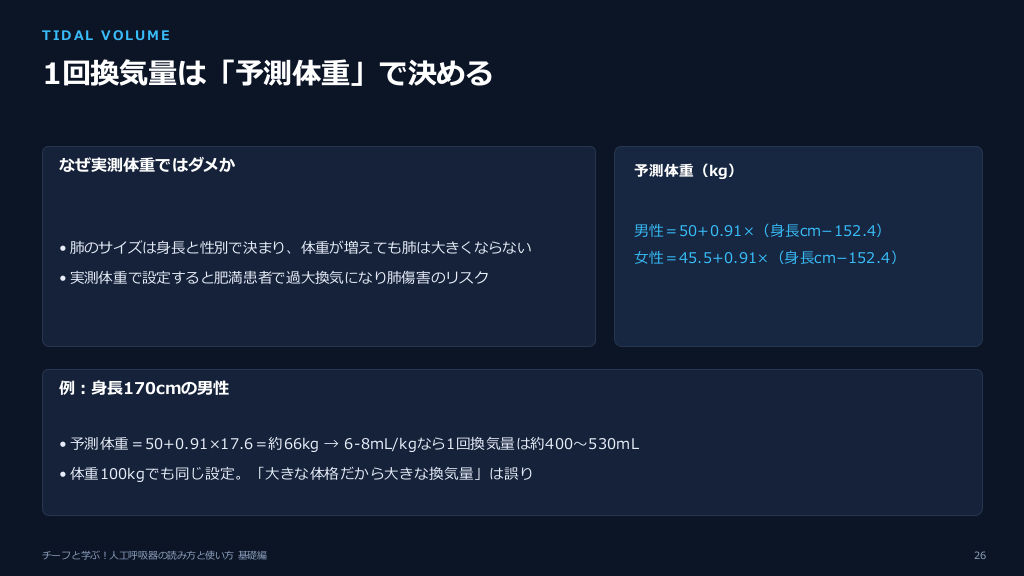

TIDAL VOLUME 1回換気量は「予測体重」で決める なぜ実測体重ではダメか • 肺のサイズは身長と性別で決まり、体重が増えても肺は大きくならない 予測体重（kg） 男性＝50+0.91×（身長cm−152.4） 女性＝45.5+0.91×（身長cm−152.4） • 実測体重で設定すると肥満患者で過大換気になり肺傷害のリスク 例：身長170cmの男性 • 予測体重＝50+0.91×17.6＝約66kg → 6-8mL/kgなら1回換気量は約400〜530mL • 体重100kgでも同じ設定。「大きな体格だから大きな換気量」は誤り チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 26
#27.

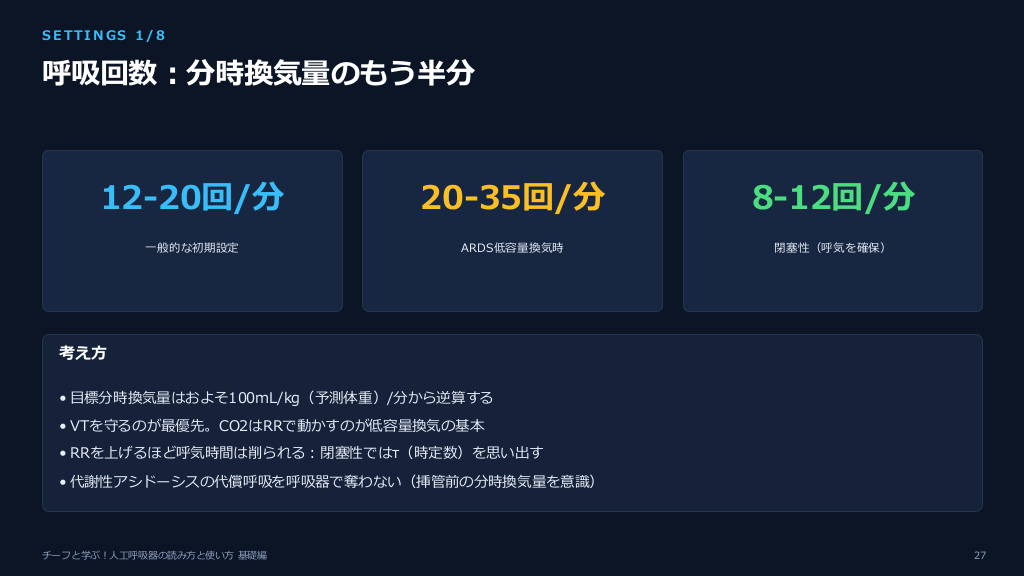

S E TT I N GS 1 / 8 呼吸回数：分時換気量のもう半分 12-20回/分 20-35回/分 8-12回/分 一般的な初期設定 ARDS低容量換気時 閉塞性（呼気を確保） 考え方 • 目標分時換気量はおよそ100mL/kg（予測体重）/分から逆算する • VTを守るのが最優先。CO2はRRで動かすのが低容量換気の基本 • RRを上げるほど呼気時間は削られる：閉塞性ではτ（時定数）を思い出す • 代謝性アシドーシスの代償呼吸を呼吸器で奪わない（挿管前の分時換気量を意識） チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 27
呼吸回数と吸気時間の設定
#28.

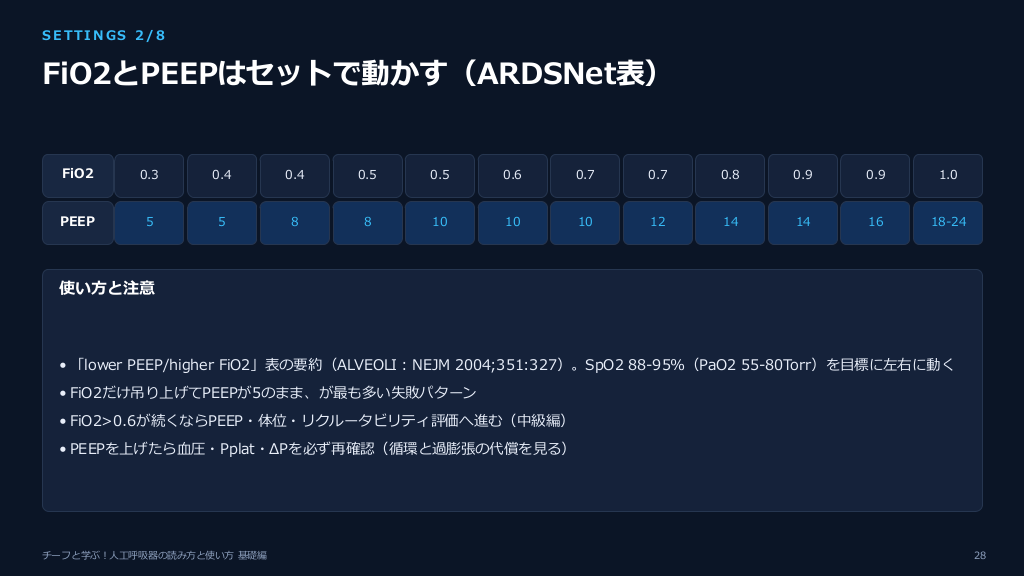

S E TT I N GS 2 / 8 FiO2とPEEPはセットで動かす（ARDSNet表） FiO2 0.3 0.4 0.4 0.5 0.5 0.6 0.7 0.7 0.8 0.9 0.9 1.0 PEEP 5 5 8 8 10 10 10 12 14 14 16 18-24 使い方と注意 • 「lower PEEP/higher FiO2」表の要約（ALVEOLI：NEJM 2004;351:327）。SpO2 88-95%（PaO2 55-80Torr）を目標に左右に動く • FiO2だけ吊り上げてPEEPが5のまま、が最も多い失敗パターン • FiO2>0.6が続くならPEEP・体位・リクルータビリティ評価へ進む（中級編） • PEEPを上げたら血圧・Pplat・ΔPを必ず再確認（循環と過膨張の代償を見る） チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 28
#29.

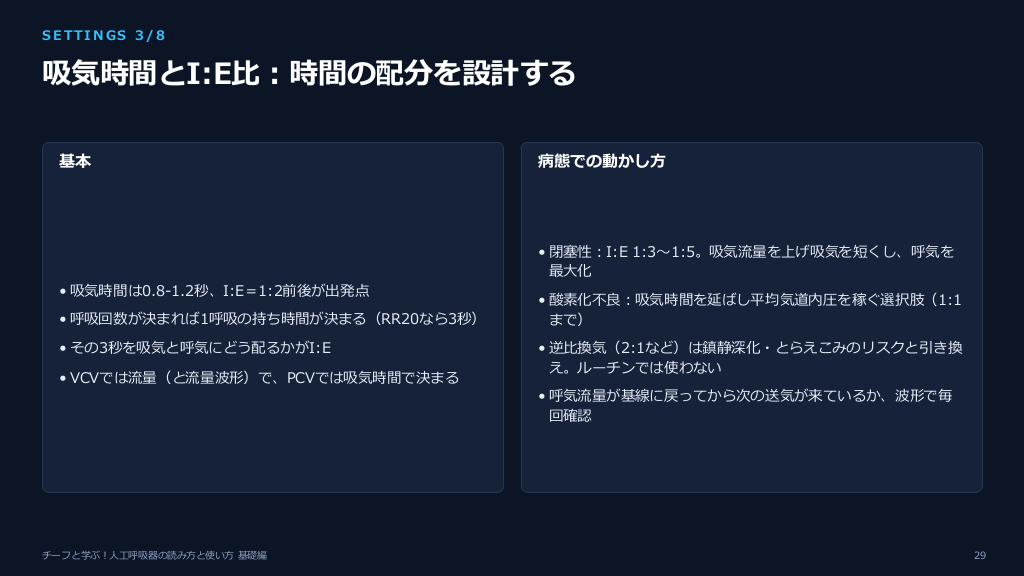

S E TT I N GS 3 / 8 吸気時間とI:E比：時間の配分を設計する 基本 病態での動かし方 • 閉塞性：I:E 1:3〜1:5。吸気流量を上げ吸気を短くし、呼気を 最大化 • 吸気時間は0.8-1.2秒、I:E＝1:2前後が出発点 • 呼吸回数が決まれば1呼吸の持ち時間が決まる（RR20なら3秒） • その3秒を吸気と呼気にどう配るかがI:E • VCVでは流量（と流量波形）で、PCVでは吸気時間で決まる • 酸素化不良：吸気時間を延ばし平均気道内圧を稼ぐ選択肢（1:1 まで） • 逆比換気（2:1など）は鎮静深化・とらえこみのリスクと引き換 え。ルーチンでは使わない • 呼気流量が基線に戻ってから次の送気が来ているか、波形で毎 回確認 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 29
#30.

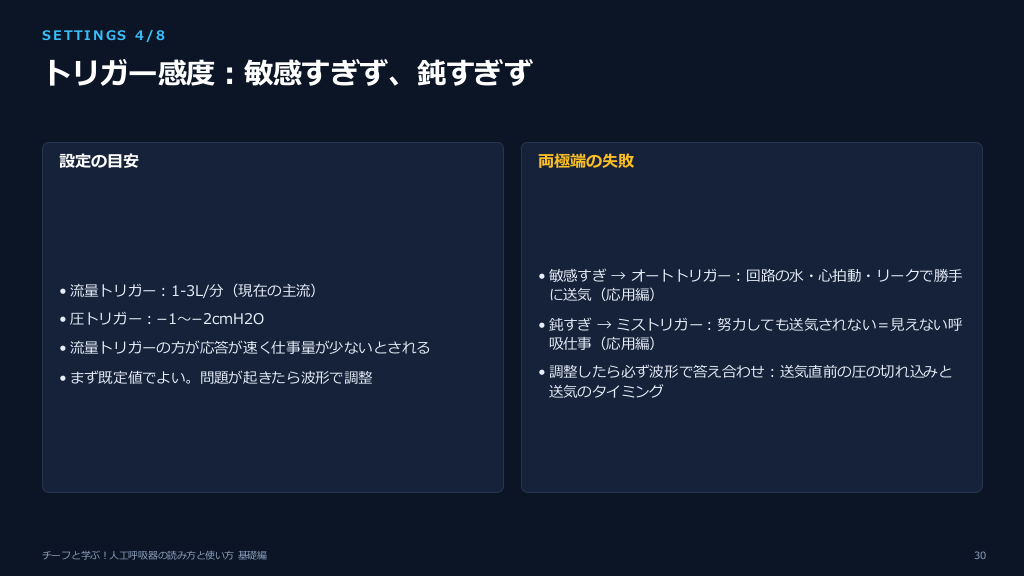

S E TT I N GS 4 / 8 トリガー感度：敏感すぎず、鈍すぎず 設定の目安 両極端の失敗 • 流量トリガー：1-3L/分（現在の主流） • 敏感すぎ → オートトリガー：回路の水・心拍動・リークで勝手 に送気（応用編） • 圧トリガー：−1〜−2cmH2O • 流量トリガーの方が応答が速く仕事量が少ないとされる • まず既定値でよい。問題が起きたら波形で調整 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 • 鈍すぎ → ミストリガー：努力しても送気されない＝見えない呼 吸仕事（応用編） • 調整したら必ず波形で答え合わせ：送気直前の圧の切れ込みと 送気のタイミング 30
鎮静と鎮痛の管理
#31.

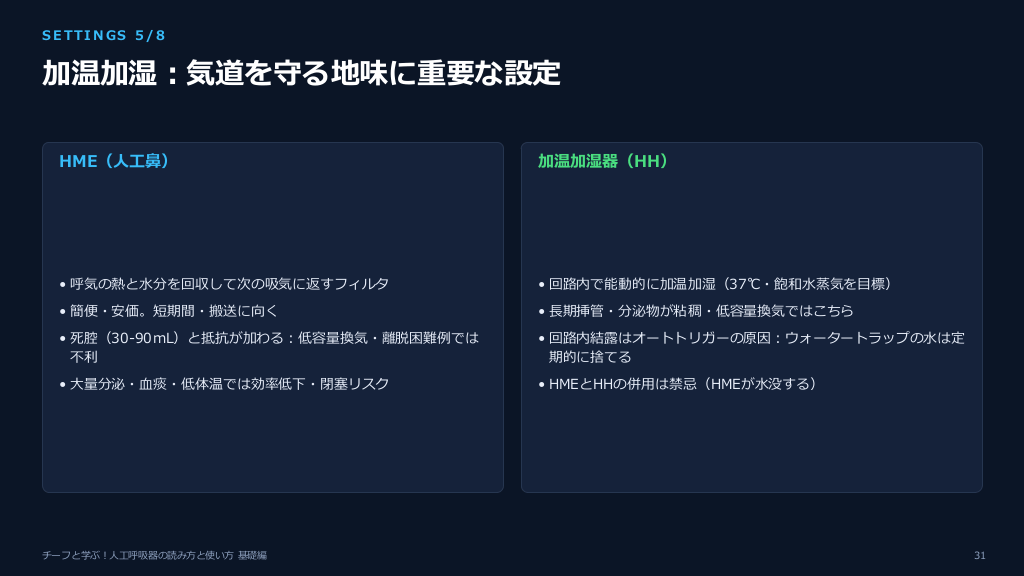

S E TT I N GS 5 / 8 加温加湿：気道を守る地味に重要な設定 HME（人工鼻） 加温加湿器（HH） • 呼気の熱と水分を回収して次の吸気に返すフィルタ • 回路内で能動的に加温加湿（37℃・飽和水蒸気を目標） • 簡便・安価。短期間・搬送に向く • 長期挿管・分泌物が粘稠・低容量換気ではこちら • 死腔（30-90mL）と抵抗が加わる：低容量換気・離脱困難例では 不利 • 回路内結露はオートトリガーの原因：ウォータートラップの水は定 期的に捨てる • 大量分泌・血痰・低体温では効率低下・閉塞リスク • HMEとHHの併用は禁忌（HMEが水没する） チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 31
#32.

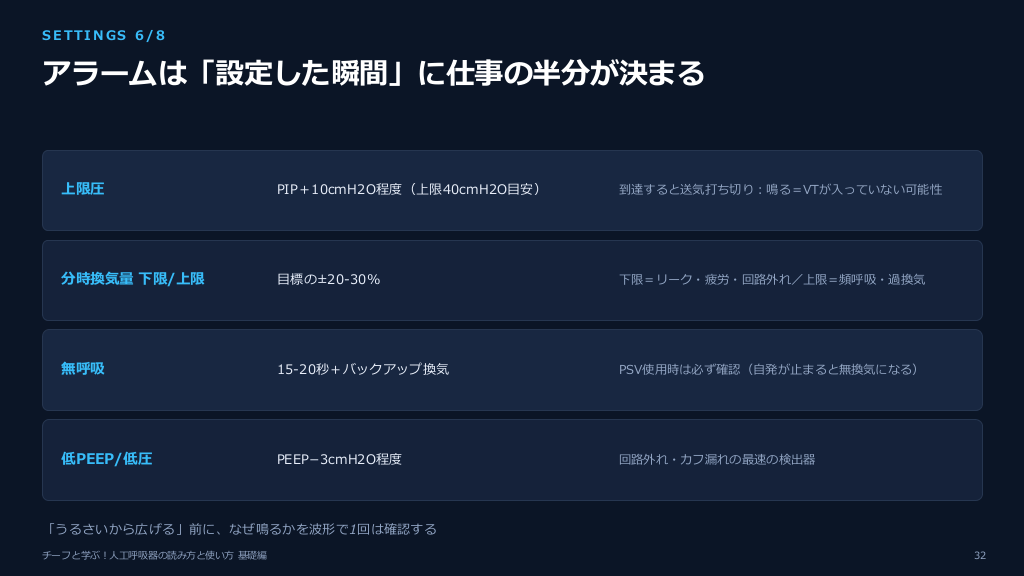

S E TT I N GS 6 / 8 アラームは「設定した瞬間」に仕事の半分が決まる 上限圧 PIP＋10cmH2O程度（上限40cmH2O目安） 到達すると送気打ち切り：鳴る＝VTが入っていない可能性 分時換気量 下限/上限 目標の±20-30% 下限＝リーク・疲労・回路外れ／上限＝頻呼吸・過換気 無呼吸 15-20秒＋バックアップ換気 PSV使用時は必ず確認（自発が止まると無換気になる） 低PEEP/低圧 PEEP−3cmH2O程度 回路外れ・カフ漏れの最速の検出器 「うるさいから広げる」前に、なぜ鳴るかを波形で1回は確認する チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 32
#33.

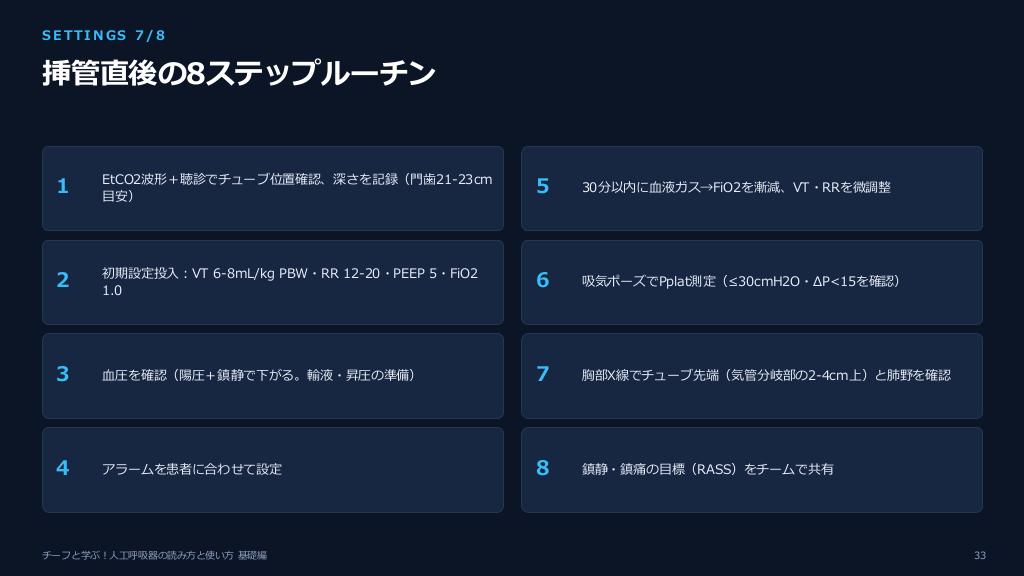

S E TT I N GS 7 / 8 挿管直後の8ステップルーチン 1 EtCO2波形＋聴診でチューブ位置確認、深さを記録（門歯21-23cm 目安） 5 30分以内に血液ガス→FiO2を漸減、VT・RRを微調整 2 初期設定投入：VT 6-8mL/kg PBW・RR 12-20・PEEP 5・FiO2 1.0 6 吸気ポーズでPplat測定（≤30cmH2O・ΔP<15を確認） 3 血圧を確認（陽圧＋鎮静で下がる。輸液・昇圧の準備） 7 胸部X線でチューブ先端（気管分岐部の2-4cm上）と肺野を確認 4 アラームを患者に合わせて設定 8 鎮静・鎮痛の目標（RASS）をチームで共有 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 33
肺メカニクスの測定と解析
#34.

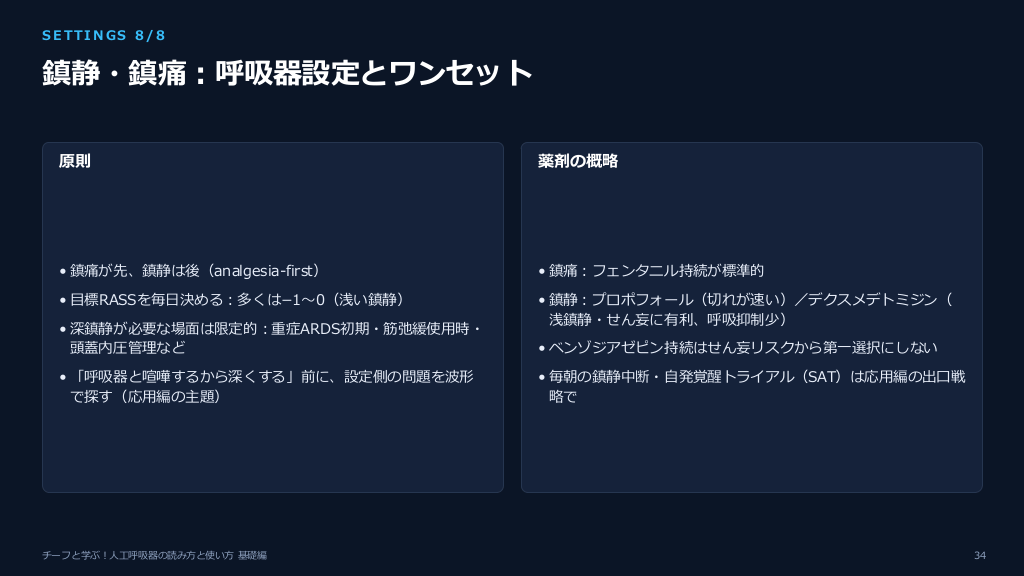

S E TT I N GS 8 / 8 鎮静・鎮痛：呼吸器設定とワンセット 原則 薬剤の概略 • 鎮痛が先、鎮静は後（analgesia-first） • 鎮痛：フェンタニル持続が標準的 • 目標RASSを毎日決める：多くは−1〜0（浅い鎮静） • 鎮静：プロポフォール（切れが速い）／デクスメデトミジン（ 浅鎮静・せん妄に有利、呼吸抑制少） • 深鎮静が必要な場面は限定的：重症ARDS初期・筋弛緩使用時・ 頭蓋内圧管理など • 「呼吸器と喧嘩するから深くする」前に、設定側の問題を波形 で探す（応用編の主題） チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 • ベンゾジアゼピン持続はせん妄リスクから第一選択にしない • 毎朝の鎮静中断・自発覚醒トライアル（SAT）は応用編の出口戦 略で 34
#35.

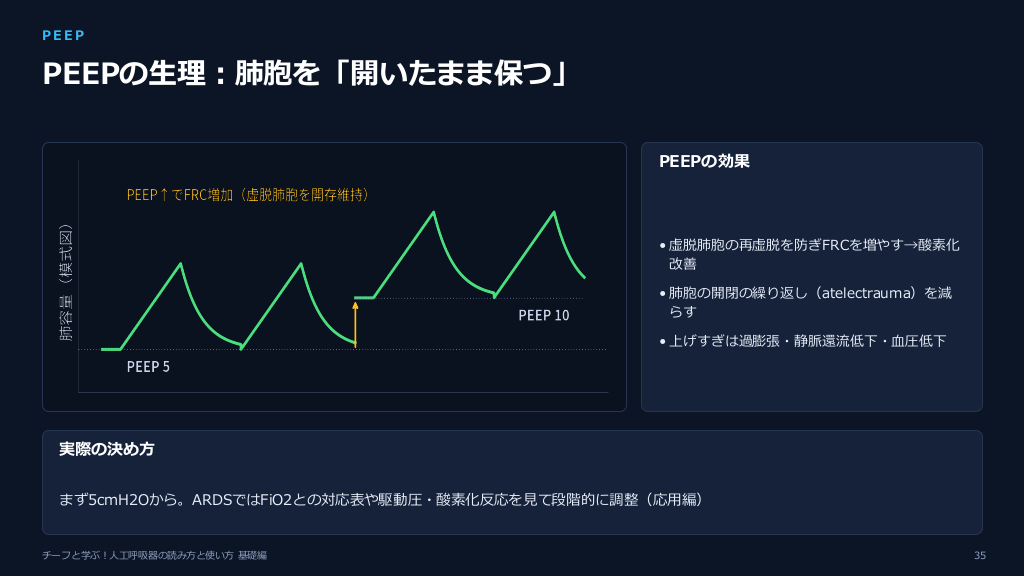

PEEP PEEPの生理：肺胞を「開いたまま保つ」 PEEPの効果 • 虚脱肺胞の再虚脱を防ぎFRCを増やす→酸素化 改善 • 肺胞の開閉の繰り返し（atelectrauma）を減 らす • 上げすぎは過膨張・静脈還流低下・血圧低下 実際の決め方 まず5cmH2Oから。ARDSではFiO2との対応表や駆動圧・酸素化反応を見て段階的に調整（応用編） チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 35
#36.

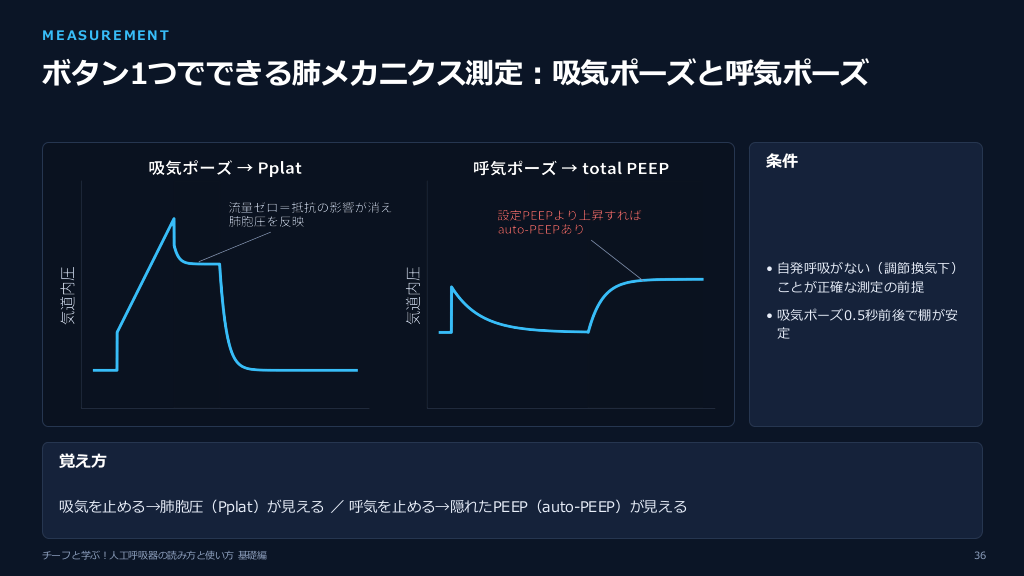

M E A S U R E ME N T ボタン1つでできる肺メカニクス測定：吸気ポーズと呼気ポーズ 条件 • 自発呼吸がない（調節換気下） ことが正確な測定の前提 • 吸気ポーズ0.5秒前後で棚が安 定 覚え方 吸気を止める→肺胞圧（Pplat）が見える ／ 呼気を止める→隠れたPEEP（auto-PEEP）が見える チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 36
アラームの対応と原因検索
#37.

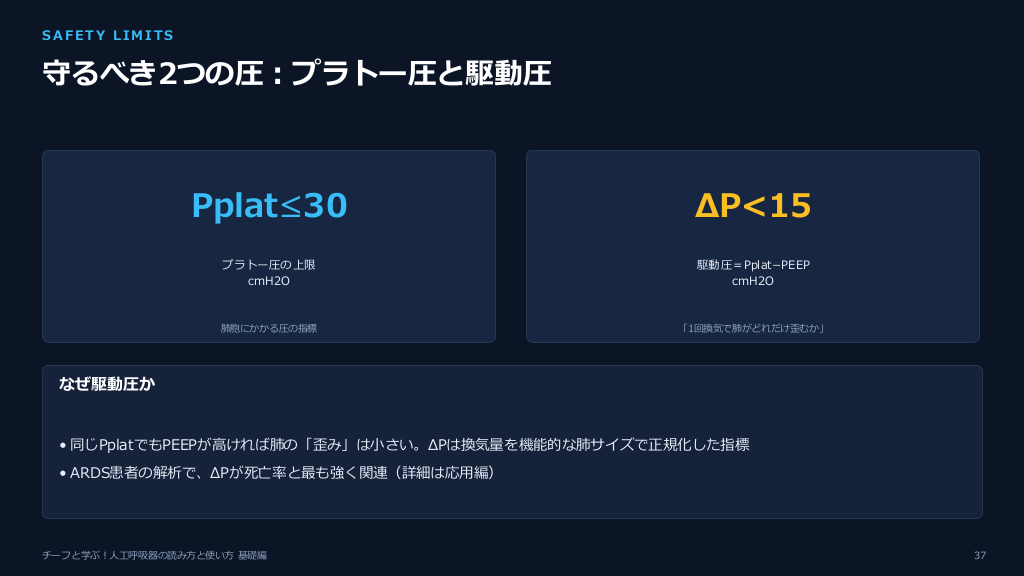

S A F E T Y L I M I TS 守るべき2つの圧：プラトー圧と駆動圧 Pplat≤30 ΔP<15 プラトー圧の上限 cmH2O 駆動圧＝Pplat−PEEP cmH2O 肺胞にかかる圧の指標 「1回換気で肺がどれだけ歪むか」 なぜ駆動圧か • 同じPplatでもPEEPが高ければ肺の「歪み」は小さい。ΔPは換気量を機能的な肺サイズで正規化した指標 • ARDS患者の解析で、ΔPが死亡率と最も強く関連（詳細は応用編） チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 37
#38.

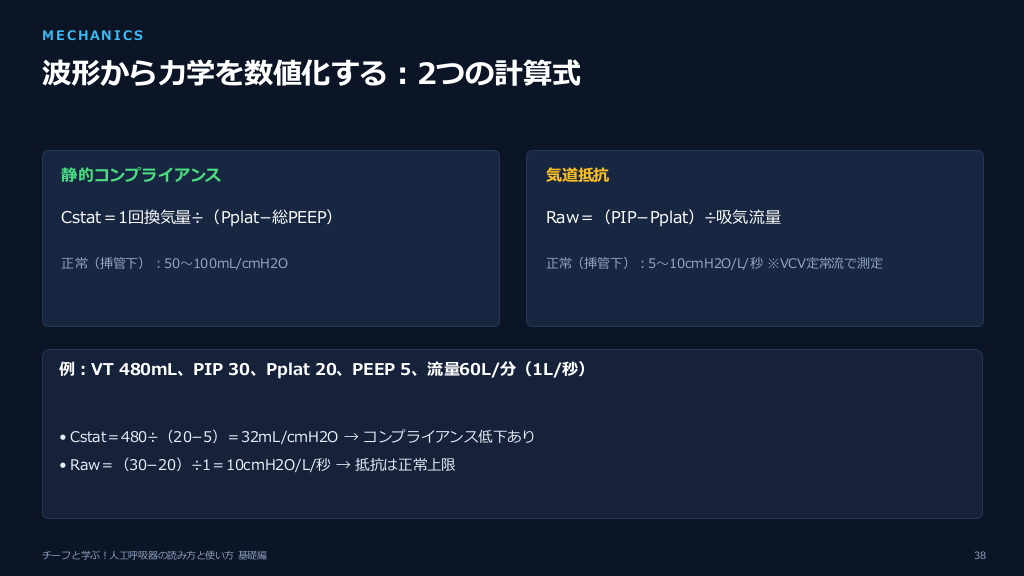

ME CHANI CS 波形から力学を数値化する：2つの計算式 静的コンプライアンス 気道抵抗 Cstat＝1回換気量÷（Pplat−総PEEP） Raw＝（PIP−Pplat）÷吸気流量 正常（挿管下）：50〜100mL/cmH2O 正常（挿管下）：5〜10cmH2O/L/秒 ※VCV定常流で測定 例：VT 480mL、PIP 30、Pplat 20、PEEP 5、流量60L/分（1L/秒） • Cstat＝480÷（20−5）＝32mL/cmH2O → コンプライアンス低下あり • Raw＝（30−20）÷1＝10cmH2O/L/秒 → 抵抗は正常上限 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 38
#39.

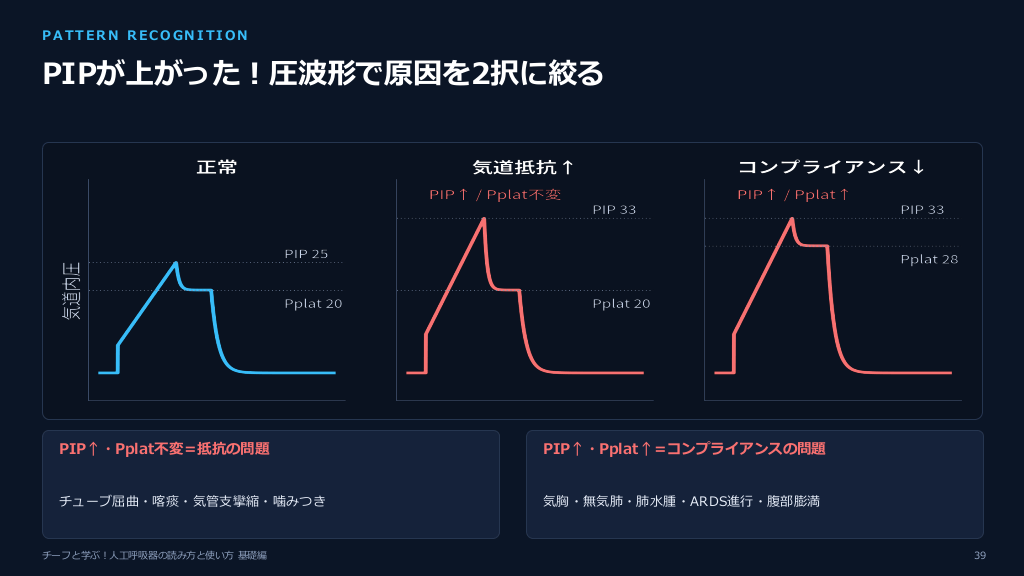

PA T T ER N R EC O GN IT IO N PIPが上がった！圧波形で原因を2択に絞る PIP↑・Pplat不変＝抵抗の問題 PIP↑・Pplat↑＝コンプライアンスの問題 チューブ屈曲・喀痰・気管支攣縮・噛みつき 気胸・無気肺・肺水腫・ARDS進行・腹部膨満 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 39
血液ガスに基づく調整方法
#40.

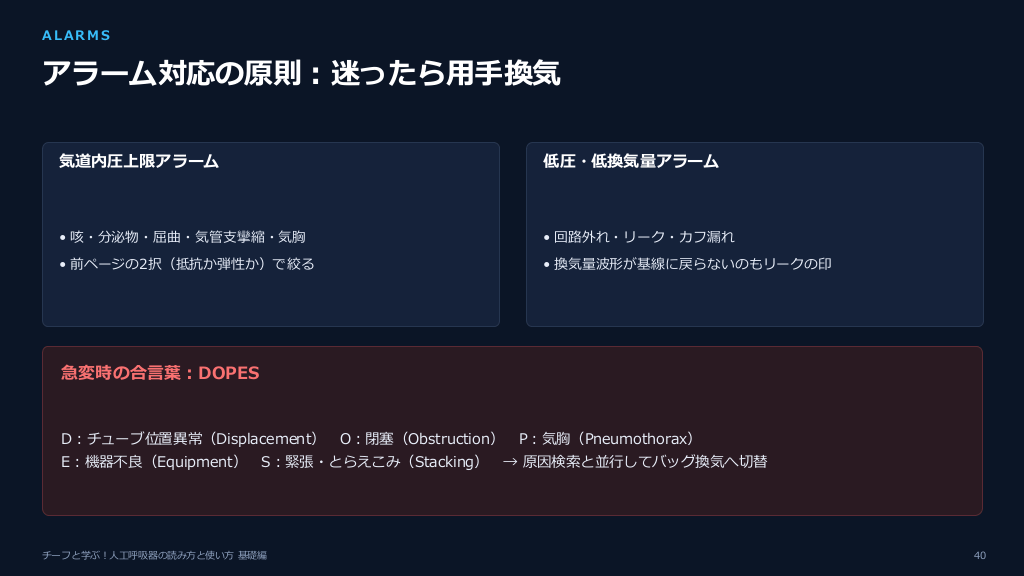

ALARMS アラーム対応の原則：迷ったら用手換気 気道内圧上限アラーム 低圧・低換気量アラーム • 咳・分泌物・屈曲・気管支攣縮・気胸 • 回路外れ・リーク・カフ漏れ • 前ページの2択（抵抗か弾性か）で絞る • 換気量波形が基線に戻らないのもリークの印 急変時の合言葉：DOPES D：チューブ位置異常（Displacement） O：閉塞（Obstruction） P：気胸（Pneumothorax） E：機器不良（Equipment） S：緊張・とらえこみ（Stacking） → 原因検索と並行してバッグ換気へ切替 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 40

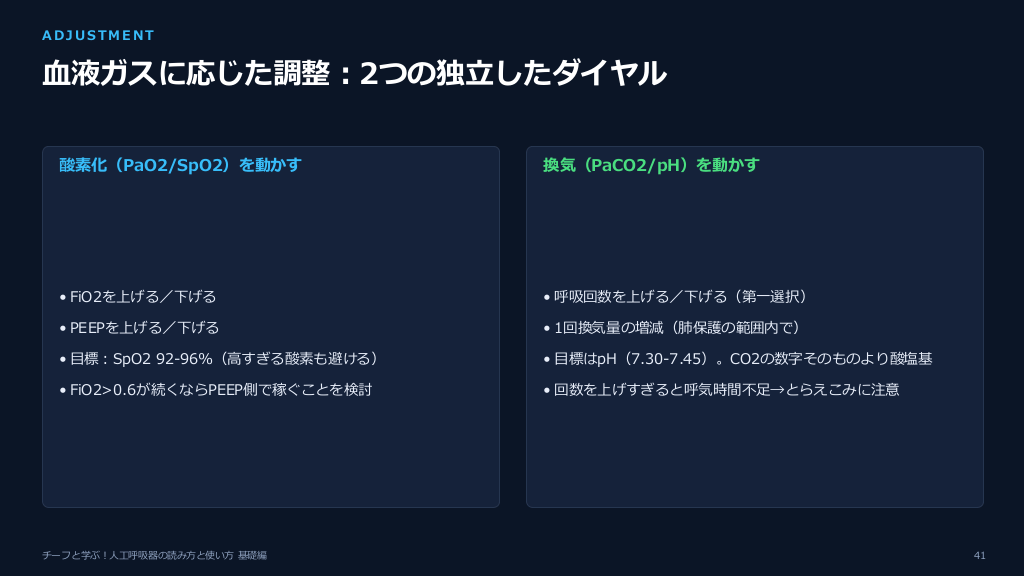

#41.
ADJUSTME NT 血液ガスに応じた調整：2つの独立したダイヤル 酸素化（PaO2/SpO2）を動かす 換気（PaCO2/pH）を動かす • FiO2を上げる／下げる • 呼吸回数を上げる／下げる（第一選択） • PEEPを上げる／下げる • 1回換気量の増減（肺保護の範囲内で） • 目標：SpO2 92-96%（高すぎる酸素も避ける） • 目標はpH（7.30-7.45）。CO2の数字そのものより酸塩基 • FiO2>0.6が続くならPEEP側で稼ぐことを検討 • 回数を上げすぎると呼気時間不足→とらえこみに注意 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 41
#42.

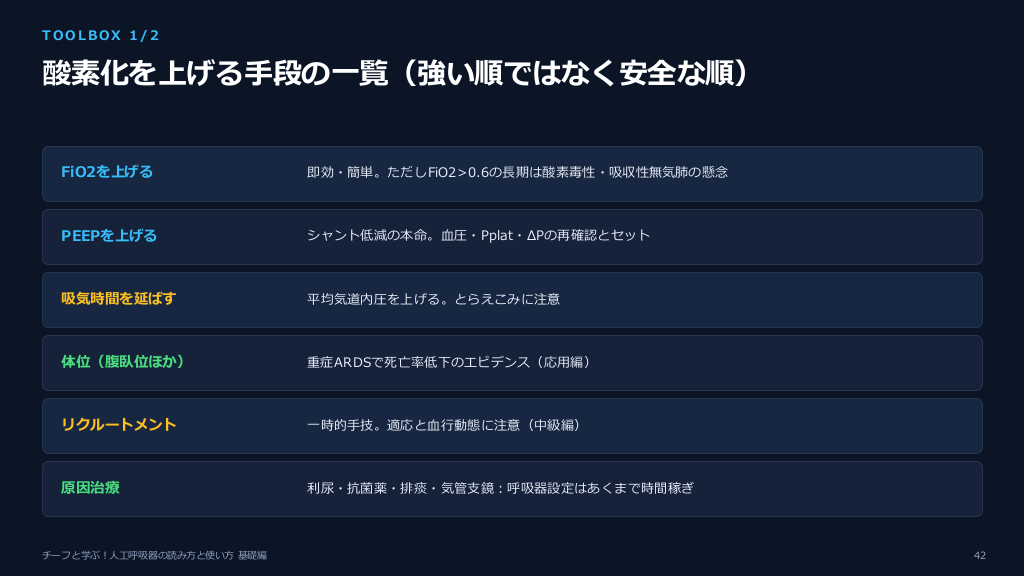

TOOLBOX 1/2 酸素化を上げる手段の一覧（強い順ではなく安全な順） FiO2を上げる 即効・簡単。ただしFiO2>0.6の長期は酸素毒性・吸収性無気肺の懸念 PEEPを上げる シャント低減の本命。血圧・Pplat・ΔPの再確認とセット 吸気時間を延ばす 平均気道内圧を上げる。とらえこみに注意 体位（腹臥位ほか） 重症ARDSで死亡率低下のエビデンス（応用編） リクルートメント 一時的手技。適応と血行動態に注意（中級編） 原因治療 利尿・抗菌薬・排痰・気管支鏡：呼吸器設定はあくまで時間稼ぎ チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 42
NPPVとHFNCの適応と利点

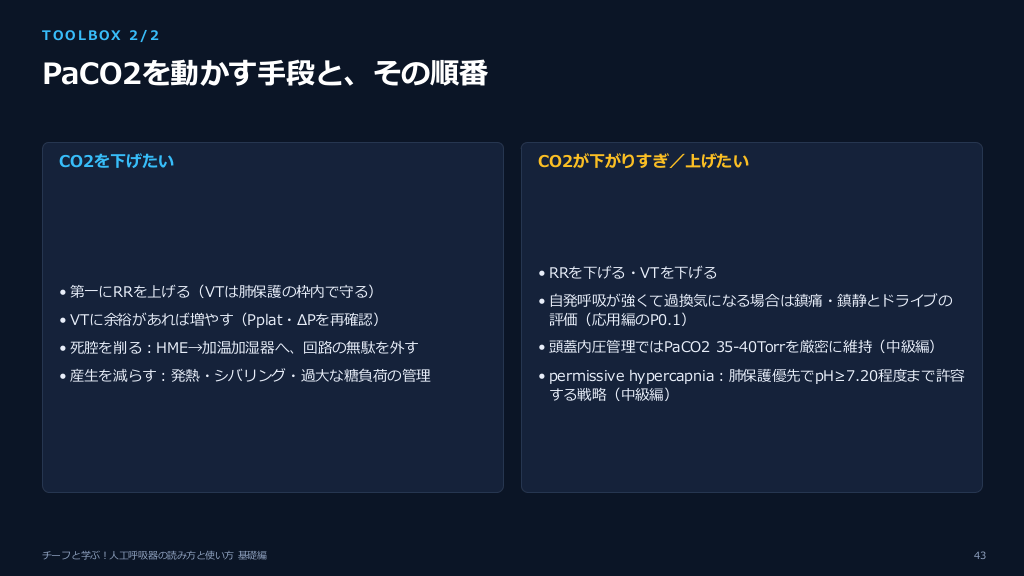

#43.
TOOLBOX 2/2 PaCO2を動かす手段と、その順番 CO2を下げたい CO2が下がりすぎ／上げたい • RRを下げる・VTを下げる • 第一にRRを上げる（VTは肺保護の枠内で守る） • VTに余裕があれば増やす（Pplat・ΔPを再確認） • 自発呼吸が強くて過換気になる場合は鎮痛・鎮静とドライブの 評価（応用編のP0.1） • 死腔を削る：HME→加温加湿器へ、回路の無駄を外す • 頭蓋内圧管理ではPaCO2 35-40Torrを厳密に維持（中級編） • 産生を減らす：発熱・シバリング・過大な糖負荷の管理 • permissive hypercapnia：肺保護優先でpH≥7.20程度まで許容 する戦略（中級編） チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 43
#44.

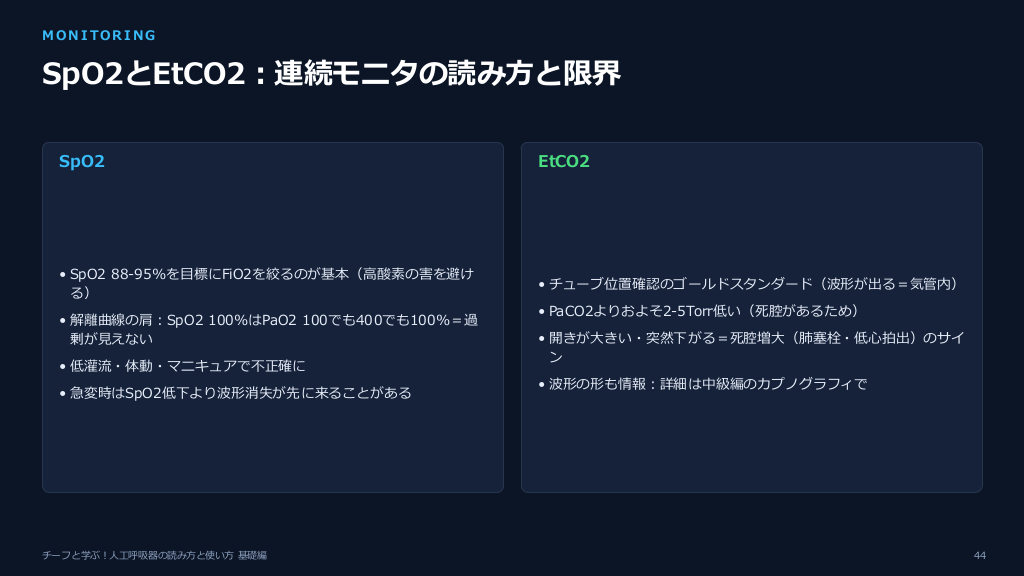

M O NI TO R I NG SpO2とEtCO2：連続モニタの読み方と限界 SpO2 EtCO2 • SpO2 88-95%を目標にFiO2を絞るのが基本（高酸素の害を避け る） • チューブ位置確認のゴールドスタンダード（波形が出る＝気管内） • 解離曲線の肩：SpO2 100%はPaO2 100でも400でも100%＝過 剰が見えない • 低灌流・体動・マニキュアで不正確に • 急変時はSpO2低下より波形消失が先に来ることがある チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 • PaCO2よりおよそ2-5Torr低い（死腔があるため） • 開きが大きい・突然下がる＝死腔増大（肺塞栓・低心拍出）のサイ ン • 波形の形も情報：詳細は中級編のカプノグラフィで 44
#45.

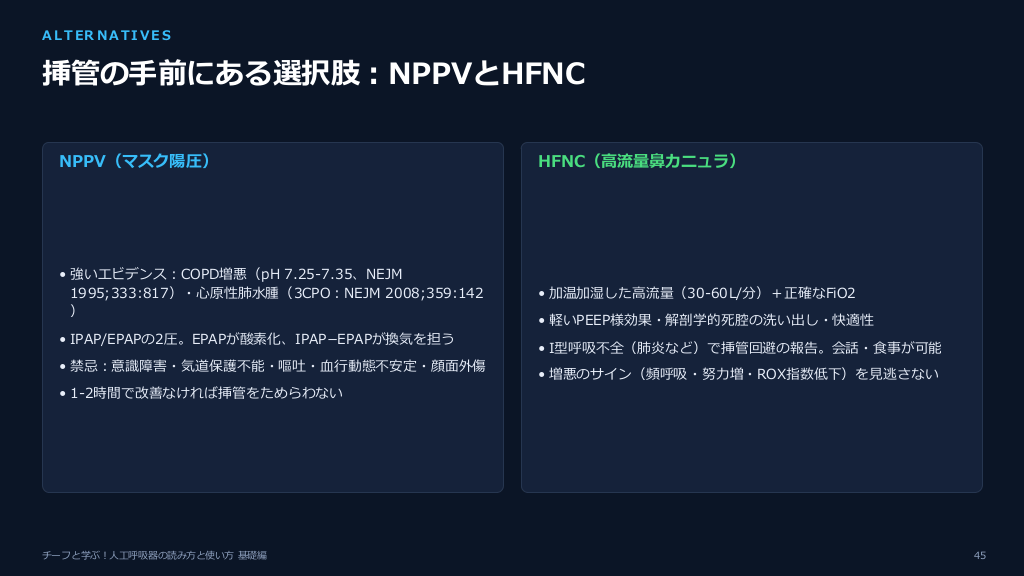

AL T ER NAT IV E S 挿管の手前にある選択肢：NPPVとHFNC NPPV（マスク陽圧） HFNC（高流量鼻カニュラ） • 強いエビデンス：COPD増悪（pH 7.25-7.35、NEJM 1995;333:817）・心原性肺水腫（3CPO：NEJM 2008;359:142 ） • 加温加湿した高流量（30-60L/分）＋正確なFiO2 • IPAP/EPAPの2圧。EPAPが酸素化、IPAP−EPAPが換気を担う • 禁忌：意識障害・気道保護不能・嘔吐・血行動態不安定・顔面外傷 • 軽いPEEP様効果・解剖学的死腔の洗い出し・快適性 • I型呼吸不全（肺炎など）で挿管回避の報告。会話・食事が可能 • 増悪のサイン（頻呼吸・努力増・ROX指数低下）を見逃さない • 1-2時間で改善なければ挿管をためらわない チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 45
ケーススタディによる実践
#46.

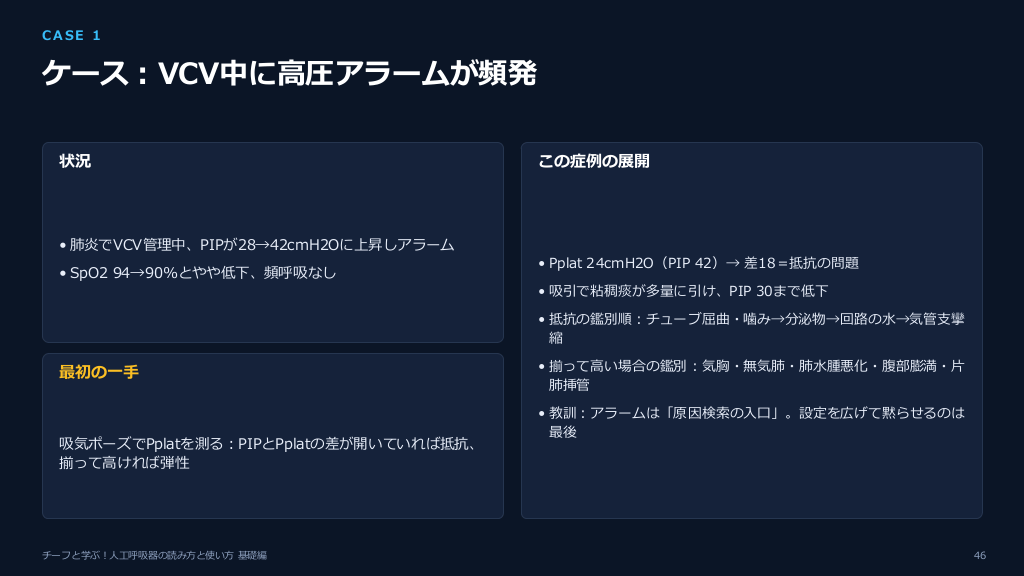

CASE 1 ケース：VCV中に高圧アラームが頻発 状況 この症例の展開 • 肺炎でVCV管理中、PIPが28→42cmH2Oに上昇しアラーム • SpO2 94→90%とやや低下、頻呼吸なし • Pplat 24cmH2O（PIP 42）→ 差18＝抵抗の問題 • 吸引で粘稠痰が多量に引け、PIP 30まで低下 • 抵抗の鑑別順：チューブ屈曲・噛み→分泌物→回路の水→気管支攣 縮 最初の一手 吸気ポーズでPplatを測る：PIPとPplatの差が開いていれば抵抗、 揃って高ければ弾性 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 • 揃って高い場合の鑑別：気胸・無気肺・肺水腫悪化・腹部膨満・片 肺挿管 • 教訓：アラームは「原因検索の入口」。設定を広げて黙らせるのは 最後 46
#47.

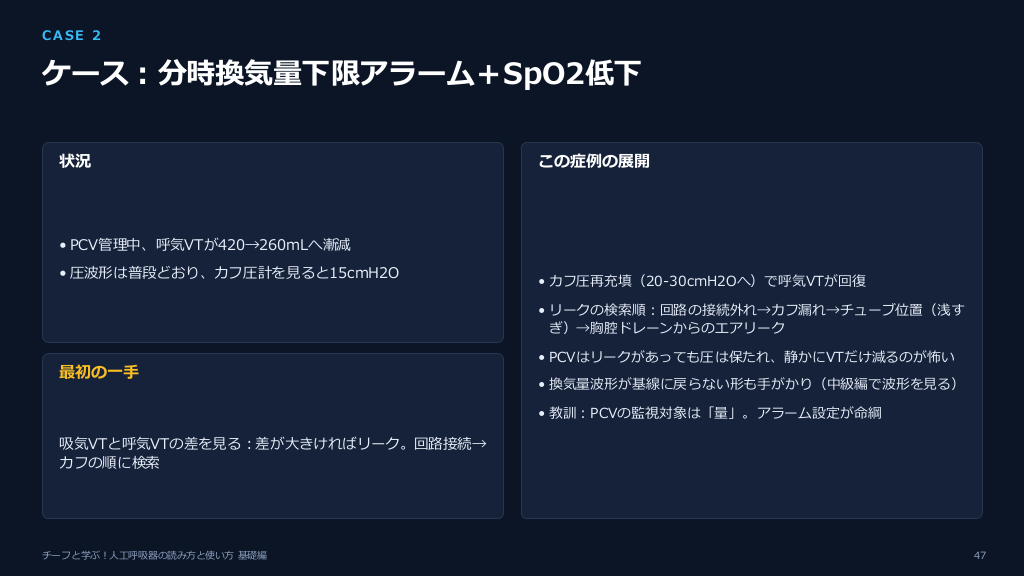

CASE 2 ケース：分時換気量下限アラーム＋SpO2低下 状況 この症例の展開 • PCV管理中、呼気VTが420→260mLへ漸減 • 圧波形は普段どおり、カフ圧計を見ると15cmH2O • カフ圧再充填（20-30cmH2Oへ）で呼気VTが回復 • リークの検索順：回路の接続外れ→カフ漏れ→チューブ位置（浅す ぎ）→胸腔ドレーンからのエアリーク 最初の一手 • PCVはリークがあっても圧は保たれ、静かにVTだけ減るのが怖い • 換気量波形が基線に戻らない形も手がかり（中級編で波形を見る） • 教訓：PCVの監視対象は「量」。アラーム設定が命綱 吸気VTと呼気VTの差を見る：差が大きければリーク。回路接続→ カフの順に検索 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 47
#48.

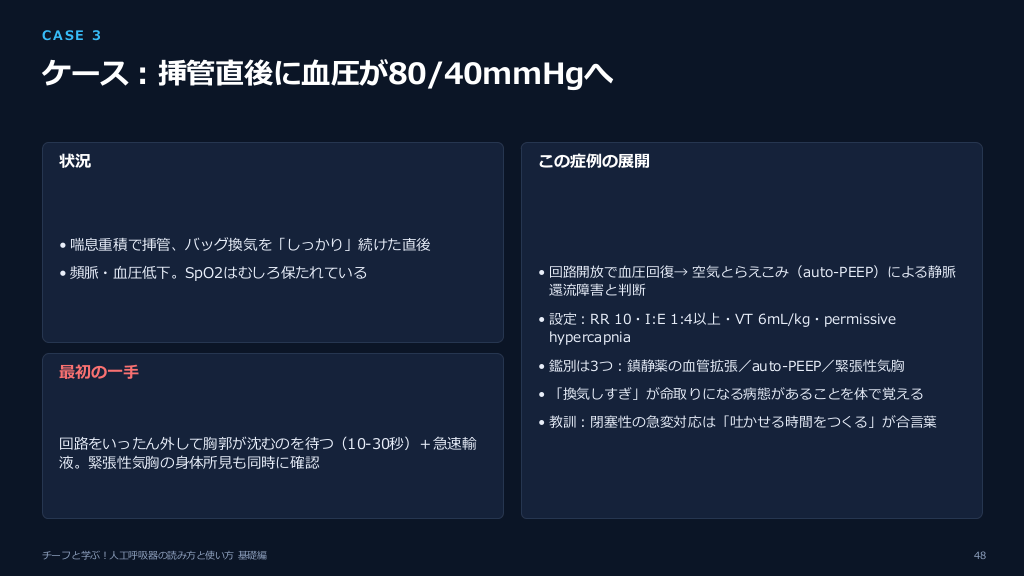

CASE 3 ケース：挿管直後に血圧が80/40mmHgへ 状況 この症例の展開 • 喘息重積で挿管、バッグ換気を「しっかり」続けた直後 • 頻脈・血圧低下。SpO2はむしろ保たれている • 回路開放で血圧回復→ 空気とらえこみ（auto-PEEP）による静脈 還流障害と判断 • 設定：RR 10・I:E 1:4以上・VT 6mL/kg・permissive hypercapnia 最初の一手 • 鑑別は3つ：鎮静薬の血管拡張／auto-PEEP／緊張性気胸 • 「換気しすぎ」が命取りになる病態があることを体で覚える • 教訓：閉塞性の急変対応は「吐かせる時間をつくる」が合言葉 回路をいったん外して胸郭が沈むのを待つ（10-30秒）＋急速輸 液。緊張性気胸の身体所見も同時に確認 チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 48
基礎編のまとめと次のステップ

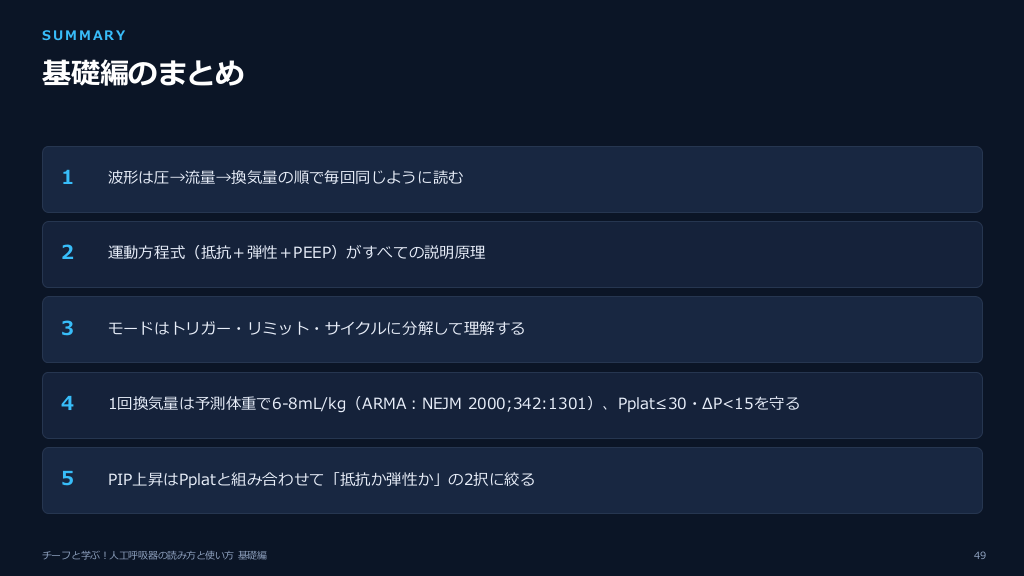

#49.
SUMMARY 基礎編のまとめ 1 波形は圧→流量→換気量の順で毎回同じように読む 2 運動方程式（抵抗＋弾性＋PEEP）がすべての説明原理 3 モードはトリガー・リミット・サイクルに分解して理解する 4 1回換気量は予測体重で6-8mL/kg（ARMA：NEJM 2000;342:1301）、Pplat≤30・ΔP<15を守る 5 PIP上昇はPplatと組み合わせて「抵抗か弾性か」の2択に絞る チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 49
#50.

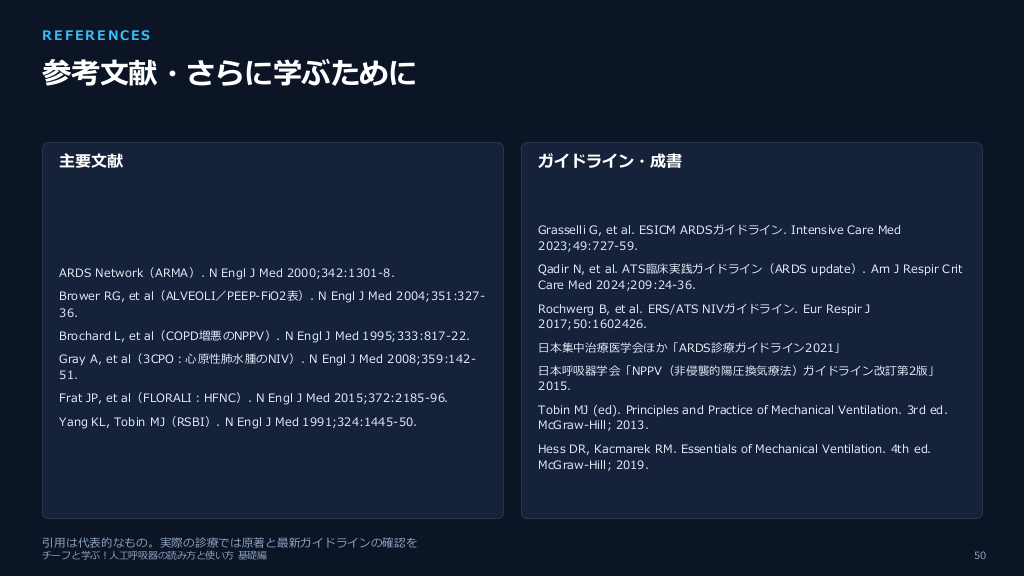

RE FE RE NCE S 参考文献・さらに学ぶために 主要文献 ガイドライン・成書 Grasselli G, et al. ESICM ARDSガイドライン. Intensive Care Med 2023;49:727-59. ARDS Network（ARMA）. N Engl J Med 2000;342:1301-8. Brower RG, et al（ALVEOLI／PEEP-FiO2表）. N Engl J Med 2004;351:32736. Brochard L, et al（COPD増悪のNPPV）. N Engl J Med 1995;333:817-22. Gray A, et al（3CPO：心原性肺水腫のNIV）. N Engl J Med 2008;359:14251. Frat JP, et al（FLORALI：HFNC）. N Engl J Med 2015;372:2185-96. Yang KL, Tobin MJ（RSBI）. N Engl J Med 1991;324:1445-50. Qadir N, et al. ATS臨床実践ガイドライン（ARDS update）. Am J Respir Crit Care Med 2024;209:24-36. Rochwerg B, et al. ERS/ATS NIVガイドライン. Eur Respir J 2017;50:1602426. 日本集中治療医学会ほか「ARDS診療ガイドライン2021」 日本呼吸器学会「NPPV（非侵襲的陽圧換気療法）ガイドライン改訂第2版」 2015. Tobin MJ (ed). Principles and Practice of Mechanical Ventilation. 3rd ed. McGraw-Hill; 2013. Hess DR, Kacmarek RM. Essentials of Mechanical Ventilation. 4th ed. McGraw-Hill; 2019. 引用は代表的なもの。実際の診療では原著と最新ガイドラインの確認を チーフと学ぶ！人工呼吸器の読み方と使い方 基礎編 50
