common な疾患こそ,合併症までしっかり読み切ろう!! 壊疽性虫垂炎・穿孔性虫垂炎の画像診断まとめ

使用されているブラウザではスライドの拡大ができません。iPadをご利用の場合はSafariをお試しください

1/38

シェア

和田 武

千葉大学医学部附属病院放射線科

12571 page views

壊疽性虫垂炎・穿孔性虫垂炎の画像診断について,症例をベースとして解説したスライドです.このスライドでは,

1.虫垂炎の病期と画像所見
2.壊疽性虫垂炎・穿孔性虫垂炎の画像診断

について学ぶことが出来ます.頻度の高い疾患である虫垂炎ですが,合併症までしっかりと読み切ることができるようにトレーニングしましょう.


■画像診断クラブとは?(グループの概要と登録ページ)
https://bit.ly/3lBc1tB

■画像診断クイズ Case 48 へのリンク(アプリで画像を確認)
https://qa.antaa.jp/threadId/1619

■10分で学ぶ! 画像診断クイズ Case Review #48 (動画での解説 2021/6/22 20:00 ~ open)
https://qa.antaa.jp/stream/contents/210

- Featured Contents -

【公式】Antaa Slideへのアップロード方法

Antaa Slideは、医師・医学生のためのスライド共有プラットフォームです。 本スライドでは、Antaa Slideへのスライドアップロード方法を解説します。 ① Antaa Slideへのログイン方法 ② スライドのアップロード方法 ③ アップロードしたスライドの確認方法 ④ ご利用にあたっての注意点 勉強会やセミナーのために作ったスライドを、皆でシェアして知識をつないでいきましょう。アップロードをお待ちしています! ※登録には、医師資格登録年度または医学部卒業見込み年度の入力が必要です。 <以下のnoteもぜひご覧ください> Antaa Slideは、医師同士の“Giveの精神”でつながるスライド共有プラットフォーム https://note.com/antaa/n/n5fabdc34a32f Antaa Slideってどんなサービス? 反響をまとめてみました https://note.com/antaa/n/nd09bf6ed8f3f

33266 17

新型コロナウイルスワクチン(COVID-19ワクチン)Q&A

COVID-19ワクチンを接種するか悩んでいる医療従事者の方、または医療職以外の病院職員は多いと思います。内科外来の医療事務さんが接種するか悩んでいたのをみて、わかりやすい情報提供が必要と考え、作成しました。基本的な内容となっています。2021年1月29日に作成したもののため、その後の知見の集積によって、今後推奨は変わる可能性があります。

311471 146

誤嚥性肺炎の主治医力【診断編】

最近受け持った誤嚥性肺炎の患者さん、誤嚥の原因は何でしたか? 誤嚥性肺炎は結果であり、正しい診断のためには原因の見極めが必須です。 そのためのポイントを解説します。 ※本スライドは、2021年1月8日配信のAntaaNEWS「Short Lecture」の講演スライドです。 【このスライドの解説動画はこちら】 https://qa.antaa.jp/stream/contents/113

29120 73

タコでもわかる静注抗菌薬の話

逆にこれだけ知っていれば静注抗菌薬では(ほぼ)困らない、そんな10種類の静注抗菌薬についてタコでもわかるようにまとめてみました。 【更新連絡(2021/10/1)】 「研修医1年目も半分終わったし、なんか抗菌薬勉強しようかな」というエライ初期研修医の皆様のために(?)、大幅な加筆・訂正・記載方法の変更を行いました。 *排泄経路の記載を「腎機能・肝機能による調節の要否」に改め、より臨床で使いやすくしました。 *各薬剤のESBLs, AmpC型β-ラクタマーゼに対するポジショニングの記載をより詳細なものにしました。 * セフトリアキソンの項を一新しました。 * セフェピムの項で特にセフェピム脳症・投与設計についての記載を中心にガイドラインや最近のトピックに即した内容に改めました。 * メトロニダゾールの項で、用量調節についての記載を詳細に改めました(以前の記載で腎排泄と記載していましたが、主たる排泄経路は肝胆道でした。すみません)。 *バンコマイシンの項を一新しました。 【他のコンテンツ】 * サルでもわかる経口抗菌薬の話 https://slide.antaa.jp/article/view/5199820d537c41bc * タコでもわかる静注抗菌薬の話 https://slide.antaa.jp/article/view/e097b2a75e264a01 * カメでもわかるCRPの話 https://slide.antaa.jp/article/view/e83a7e12c9d74d3b * ニワトリでもわかるβ-ラクタム系以外の抗菌薬の話 https://slide.antaa.jp/article/view/a335f79d13f144ee * アナグマでもわかるフルオロキノロンの話 https://slide.antaa.jp/article/view/067106f6aebb4bf8 * ウシでもわかる真菌の話 https://slide.antaa.jp/article/view/e491e8559fc14d39 ご質問・ご意見等はtwitter(@metl63)までお寄せください。 スライド内容の転用も歓迎します。その折にはお手数ですがご一報ください。

712491 338

ショックのまとめ【定義・分類・鑑別を中心に】

救急外来や病棟急変でよく出会うショックについて、確実に知っておくべき知識を理解していますか? ショック=血圧低値と誤解されることが多い、ショックの概念についてまとめました! 生理学や生化学から、ショックの定義や分類、鑑別を中心にまとめています。 初期研修医の先生方や看護師さんにとっては、きっと学びの多いスライドとなっているはずなので、参考にしていただければ幸いです◎

149172 82

それって本当に尿管結石?!

<ERで「尿管結石?」って思ったら> 1. 安易に決めつけるのはNG! 2. エコーで“らしい”所見をチェック! 3. 鑑別疾患を意識して、重篤な疾患を見逃すな! 本スライドは、「三銃士 指導医・研修医レクチャーシリーズ」vol.10です。質問・コメントは以下へお願いします。 http://bit.ly/39kNKUy ※「三銃士」は、救急・集中治療医の坂本壮、総合診療医の髙橋宏瑞、鎌田一宏により運営される、医学教育の課題解決を目指した教育ユニットです。 ▶三銃士Facebookページ https://www.facebook.com/dartagnanproject ▶坂本壮のAmazon著者ページ https://www.amazon.co.jp/kindle-dbs/entity/author/B079T41LV8

31713 80
もっと見る

common な疾患こそ,合併症までしっかり読み切ろう!! 壊疽性虫垂炎・穿孔性虫垂炎の画像診断まとめ

1. 千葉大学医学部附属病院放射線科 和田武
2. スマートフォンの方は, 横向きでの閲覧がオススメです.
3. Case: 10代男性 腹痛

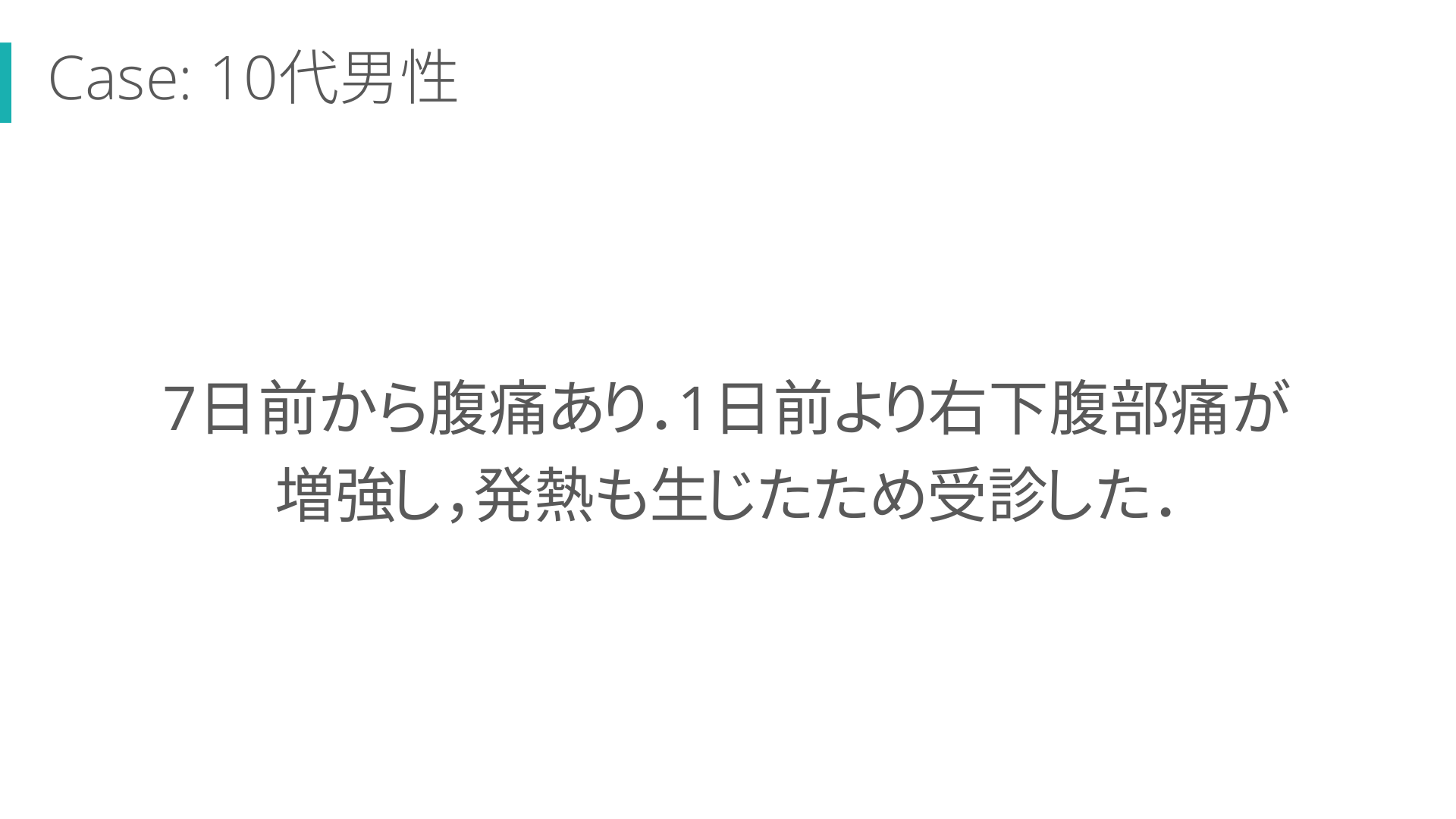

4. Case: 10代男性 7日前から腹痛あり.1日前より右下腹部痛が 増強し,発熱も生じたため受診した.
5. キー画像 軸位断像 斜冠状断像 5

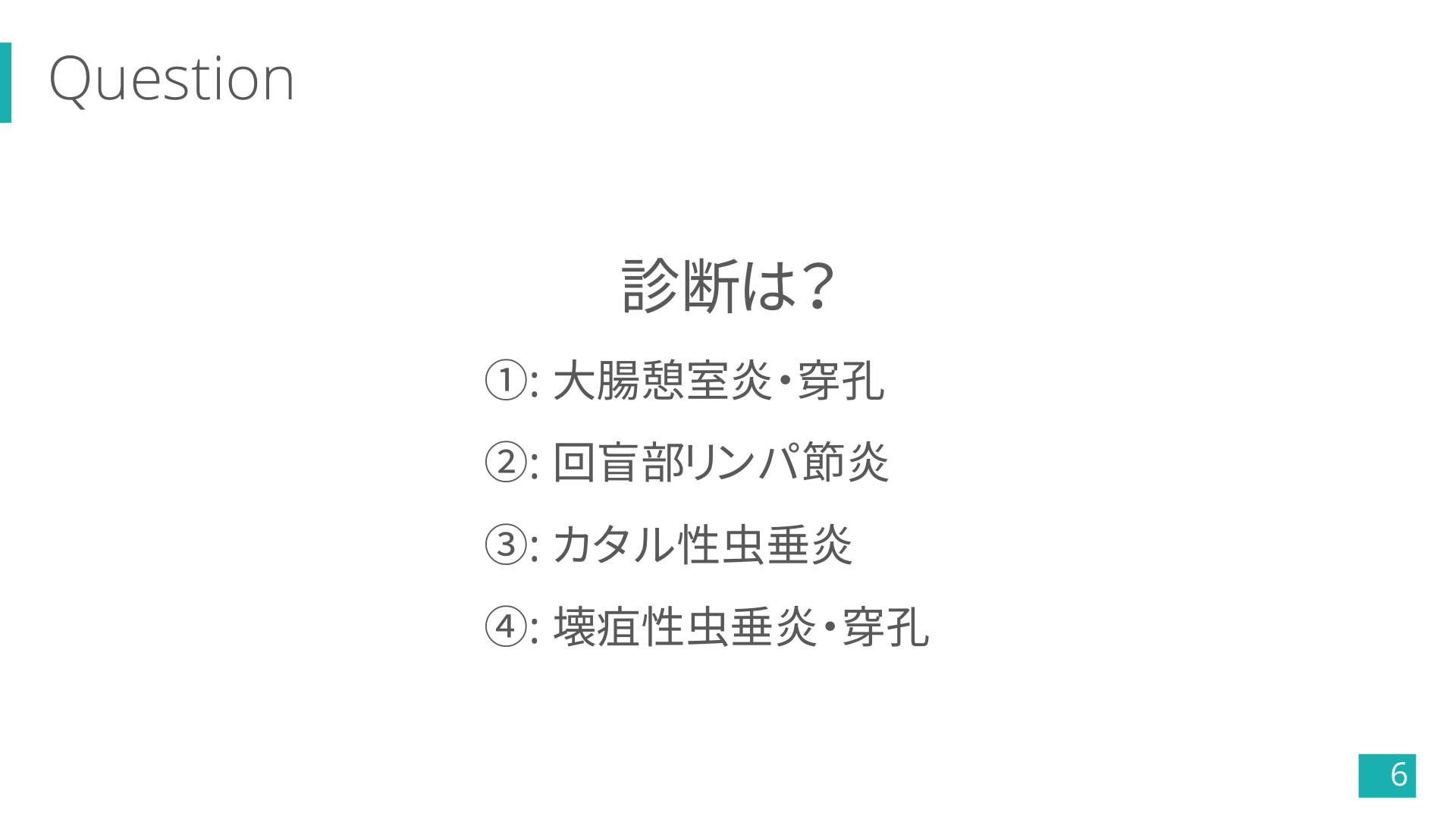

6. Question 診断は? ①: 大腸憩室炎・穿孔 ②: 回盲部リンパ節炎 ③: カタル性虫垂炎 ④: 壊疽性虫垂炎・穿孔 6

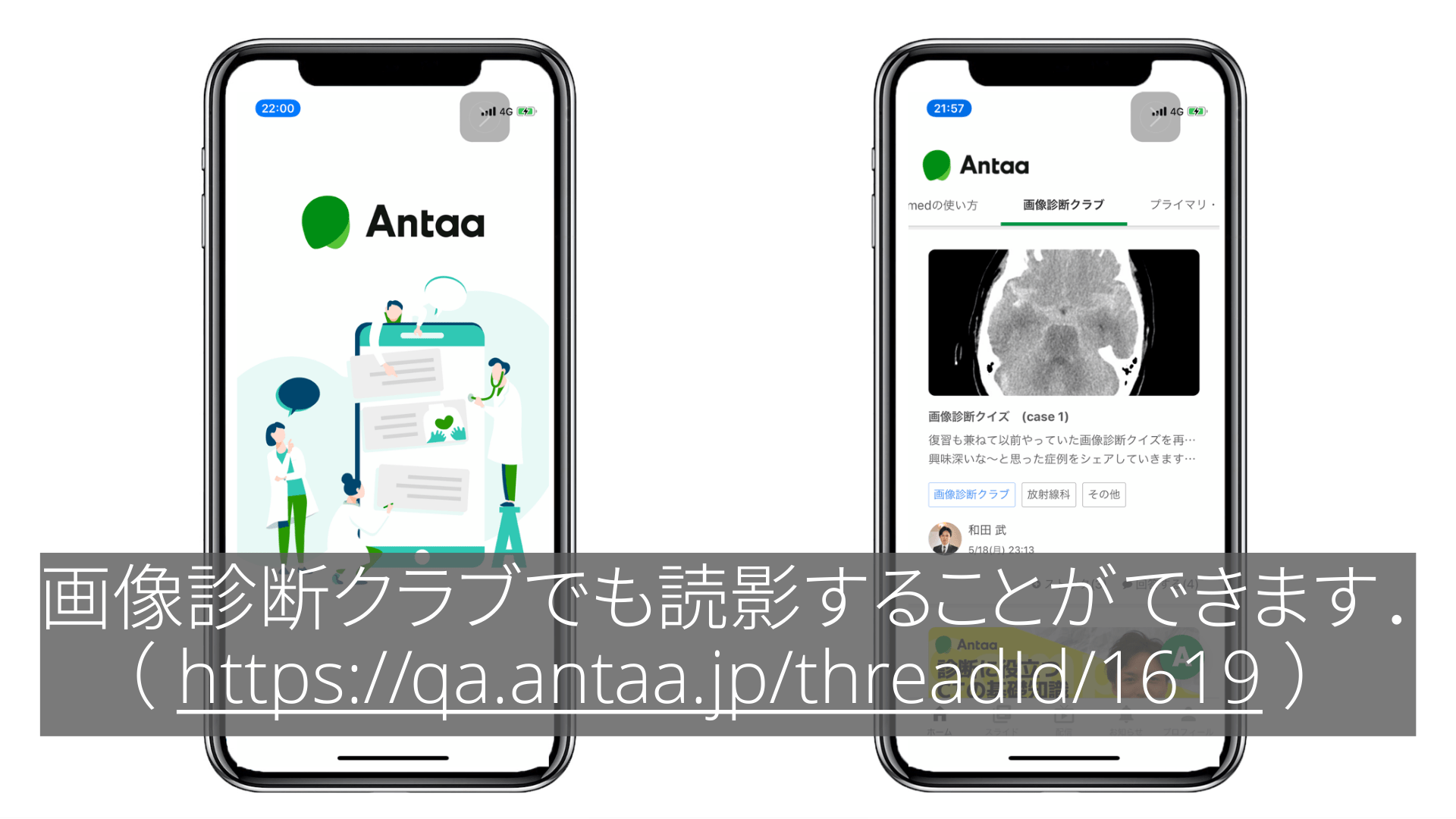

7. 画像診断クラブでも読影することができます. ( https://qa.antaa.jp/threadId/1619 ) 7
8. 正解は?
9. キー画像 軸位断像 斜冠状断像 9
10. キー画像 軸位断像 虫垂腫大・壁肥厚・脂肪織混濁 斜冠状断像 糞石・粘膜断裂・壁外液体貯留 10

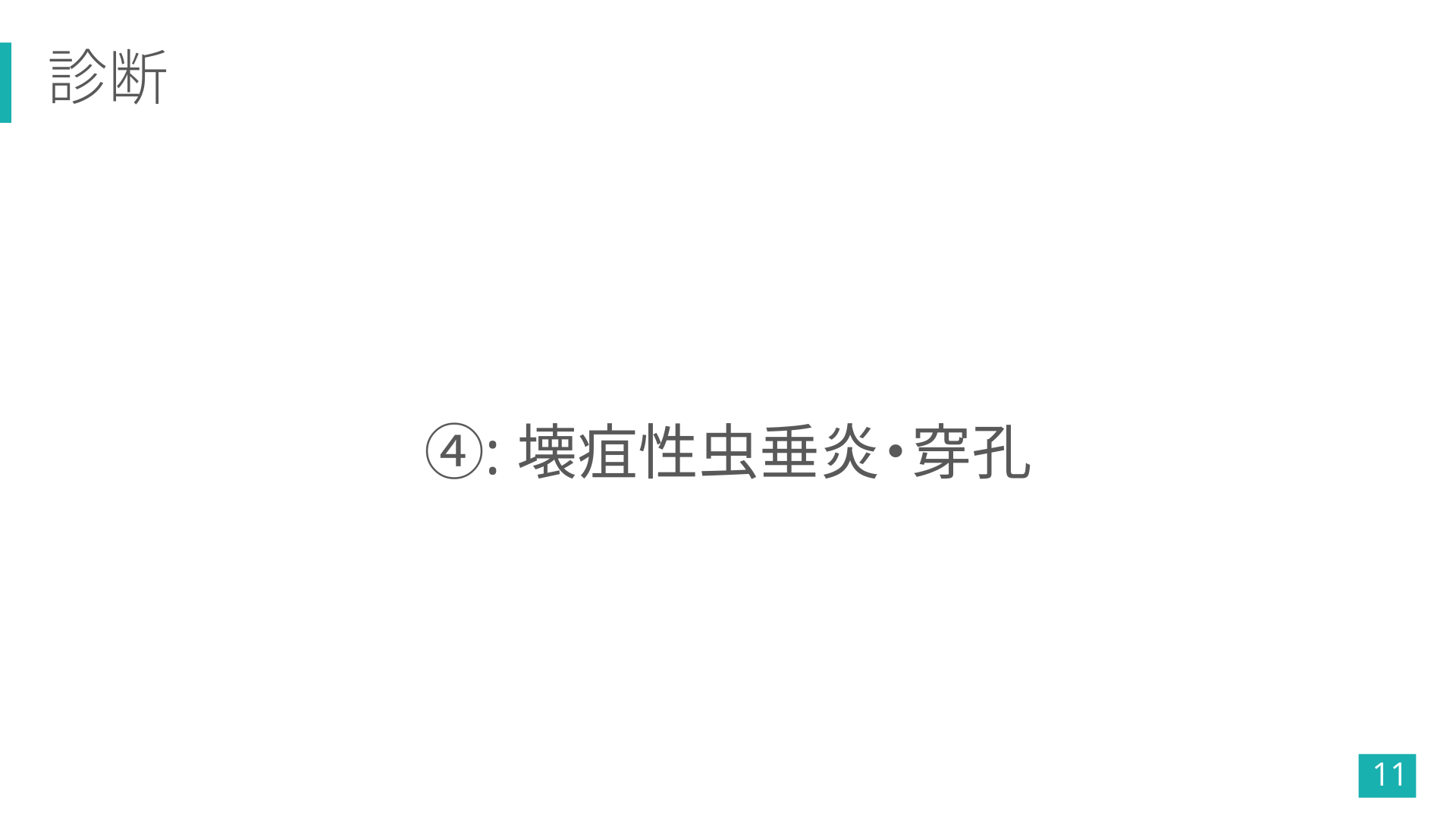

11. 診断 ④: 壊疽性虫垂炎・穿孔 11

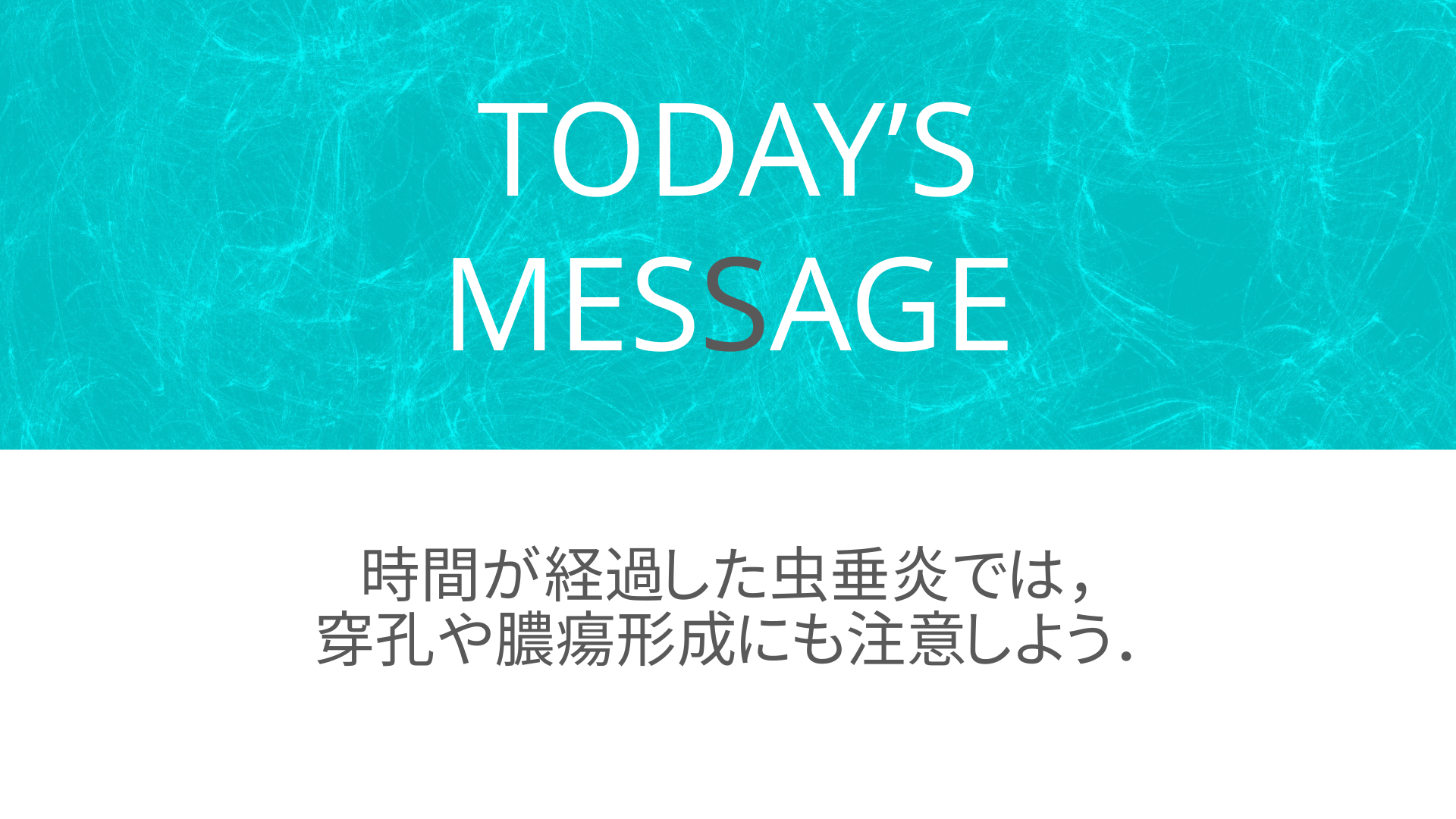

12. TODAY’S MESSAGE 時間が経過した虫垂炎では, 穿孔や膿瘍形成にも注意しよう.
13. 虫垂炎の病期と画像所見 穿孔性虫垂炎の画像診断

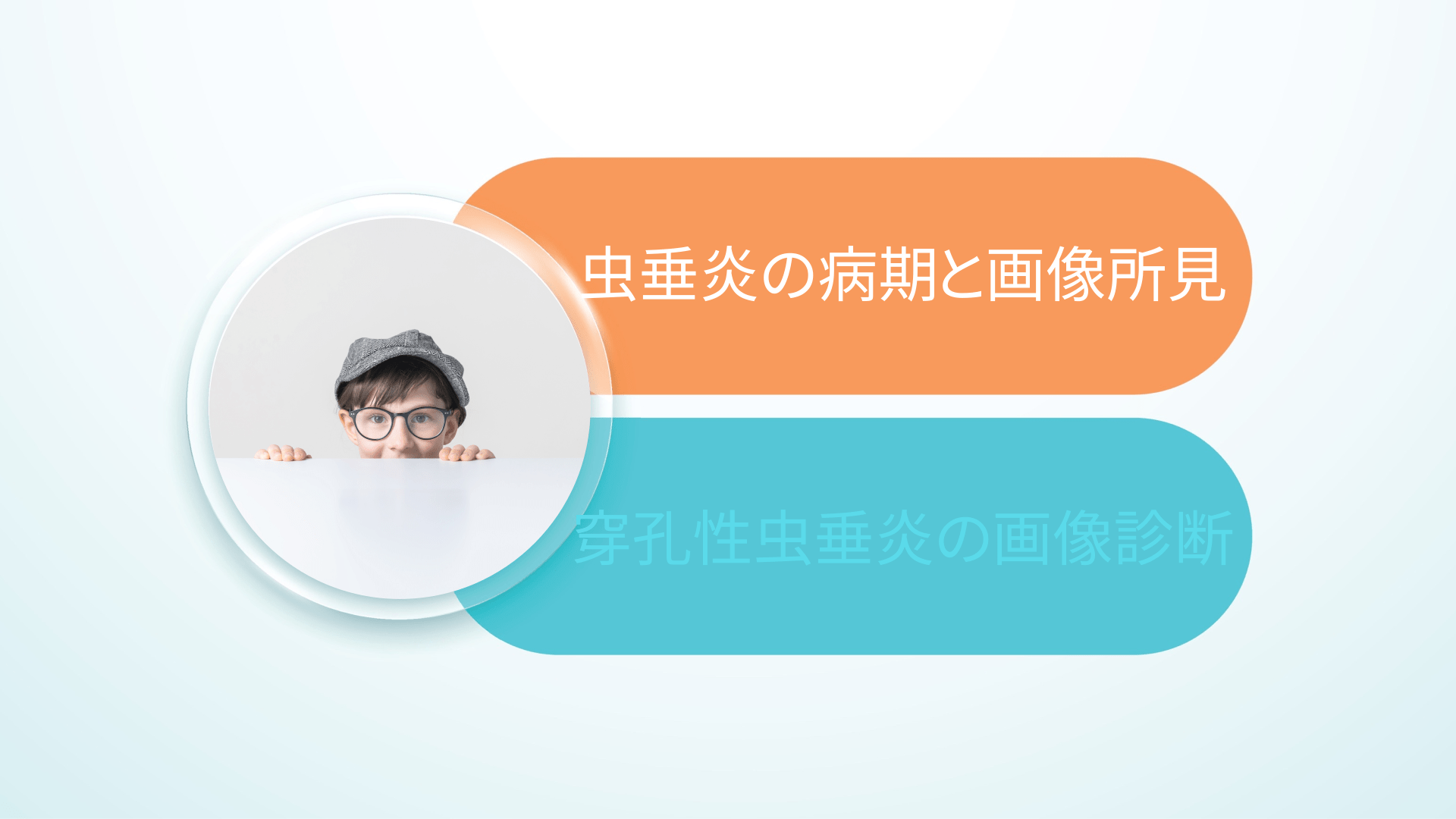

14. 虫垂炎の病期と画像所見 穿孔性虫垂炎の画像診断
15. 急性虫垂炎の機序 糞石などによる虫垂の閉塞と 内圧上昇 虫垂粘膜の機械的障害や感染 急性虫垂炎の発症 15

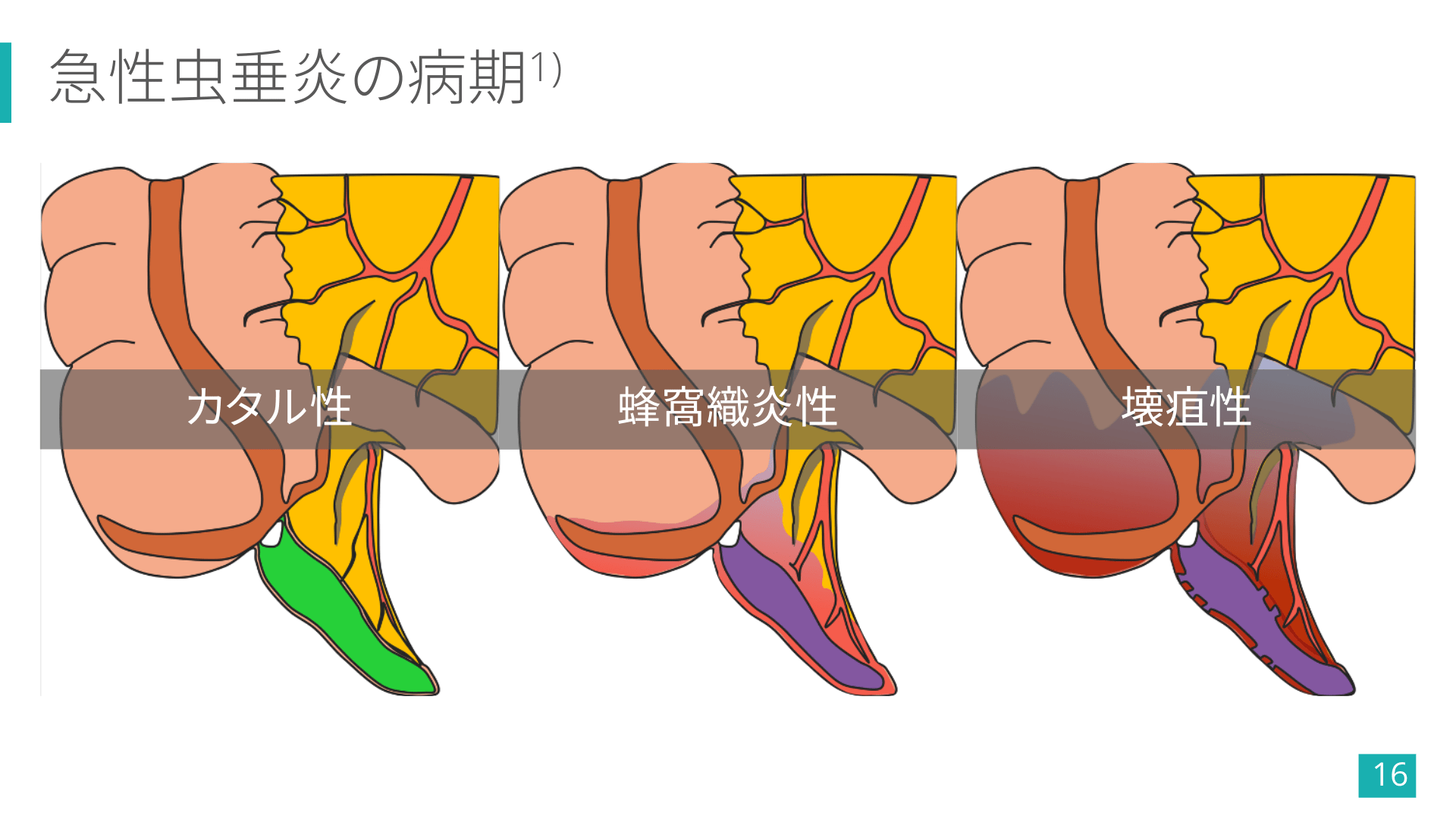

16. 1) 急性虫垂炎の病期 カタル性 蜂窩織炎性 壊疽性 16
17. 1) カタル性虫垂炎の画像所見 Ø 病理組織: 炎症が虫垂粘膜に限局 Ø 画像: 虫垂腫大(≧7mm) 虫垂の緊満 糞石(虫垂石)の嵌頓 17
18. 1) 蜂窩織炎性虫垂炎の画像所見 Ø 病理組織: 炎症が虫垂固有筋層を 超えて周囲に波及 Ø 画像: 虫垂壁肥厚 虫垂壁の造影効果が増強 周囲脂肪織の混濁像 回盲部の限局的壁肥厚 18

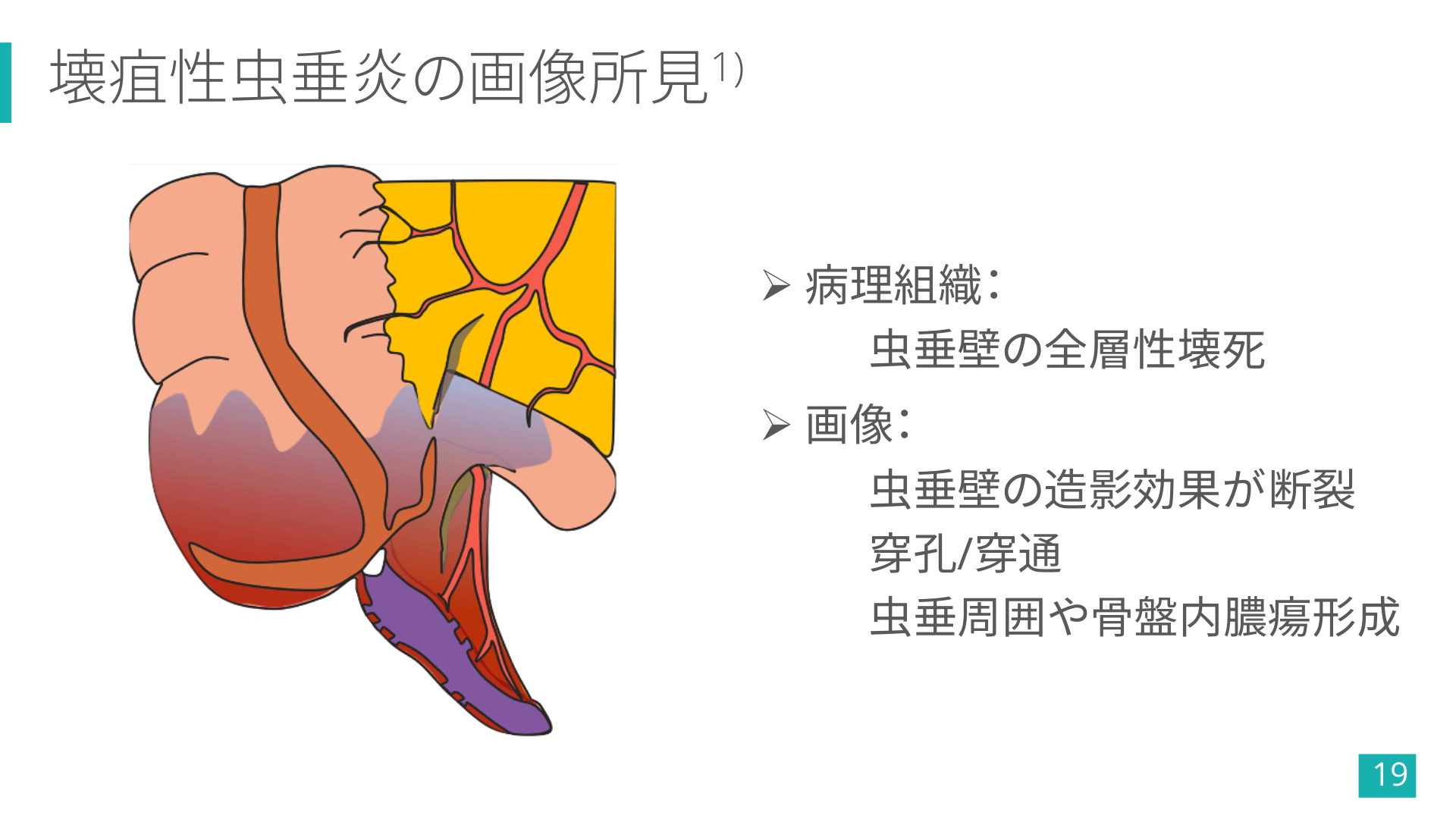

19. 1) 壊疽性虫垂炎の画像所見 Ø 病理組織: 虫垂壁の全層性壊死 Ø 画像: 虫垂壁の造影効果が断裂 穿孔/穿通 虫垂周囲や骨盤内膿瘍形成 19
20. 虫垂炎の病期と画像所見 穿孔性虫垂炎の画像診断

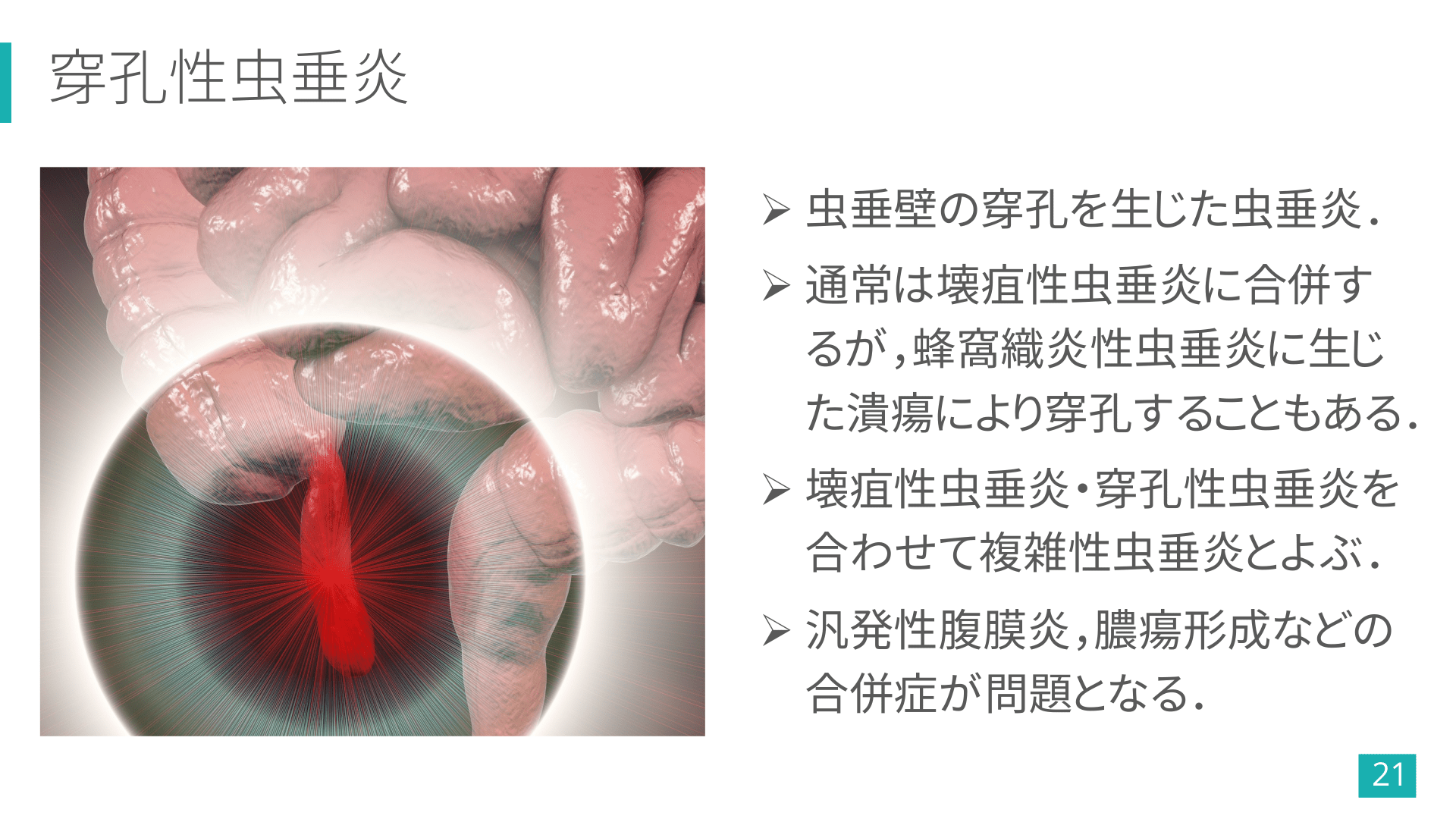

21. 穿孔性虫垂炎 Ø 虫垂壁の穿孔を生じた虫垂炎. Ø 通常は壊疽性虫垂炎に合併す るが,蜂窩織炎性虫垂炎に生じ た潰瘍により穿孔することもある. Ø 壊疽性虫垂炎・穿孔性虫垂炎を 合わせて複雑性虫垂炎とよぶ. Ø 汎発性腹膜炎,膿瘍形成などの 合併症が問題となる. 21
22. 穿孔性虫垂炎の画像診断 Ø 壁の造影効果断裂. Ø 壁外へ連続する air や液体貯留腔. Ø 膿瘍形成や腹膜炎.
23. Ø 穿孔した虫垂は虚脱し,検出しにくくなる. Ø 炎症性の腫瘤を形成し,腫瘍様に見えることも. Ø 汎発性腹膜炎→麻痺性イレウスの合併に注意.
24. 2) 穿孔性虫垂炎の画像所見 虫垂壁の造影効果が断裂 回盲部に被包化された液体貯留 図は文献2より引用 24
25. 2) 穿孔性虫垂炎の画像所見 穿孔性虫垂炎+膿瘍形成 虫垂壁の造影効果が断裂 回盲部に被包化された液体貯留 図は文献2より引用 25
26. 2) 穿孔性虫垂炎の画像所見 回盲部膿瘍形成 直腸膀胱窩にも膿瘍形成 図は文献2より引用 26
27. 2) 穿孔性虫垂炎の画像所見 直腸膀胱窩/ダグラス窩も必ずチェック 回盲部膿瘍形成 直腸膀胱窩にも膿瘍形成 図は文献2より引用 27
28. 3) 穿孔性虫垂炎の画像所見 虚脱した虫垂 小腸拡張 図は文献3より引用 28
29. 3) 穿孔性虫垂炎の画像所見 穿孔性虫垂炎+汎発性腹膜炎 → 麻痺性イレウス 虚脱した虫垂 小腸拡張 図は文献3より引用 29
30. 4) 穿孔性虫垂炎の画像所見 A Aの2cm尾側 Aの1cm尾側 Aの3cm尾側 Ø 虫垂は虚脱し(矢印),周囲 脂肪織濃度上昇と液体貯留 により判別しにくくなっている. 虫垂が虚脱しているかも? という意識で探そう😁 図は文献4より引用 30
31. 今回の症例で診断の流れを復習!! 31
32. 今回の症例で診断の流れを復習!! ① 虫垂腫れてるな〜. ② 周りの脂肪織も混濁してるし, 虫垂炎かな? 32
33. 今回の症例で診断の流れを復習!! ① 虫垂腫れてるな〜. ② 周りの脂肪織も混濁してるし, 虫垂炎かな? 33
34. 今回の症例で診断の流れを復習!! ① 虫垂腫れてるな〜. ② 周りの脂肪織も混濁してるし, 虫垂炎かな? ③ 壁の造影効果が断裂してる. ④ 近傍に air と液体貯留あり!! 穿孔性虫垂炎と膿瘍形成💡! 34
35. TODAY’S MESSAGE 時間が経過した虫垂炎では, 穿孔や膿瘍形成にも注意しよう.

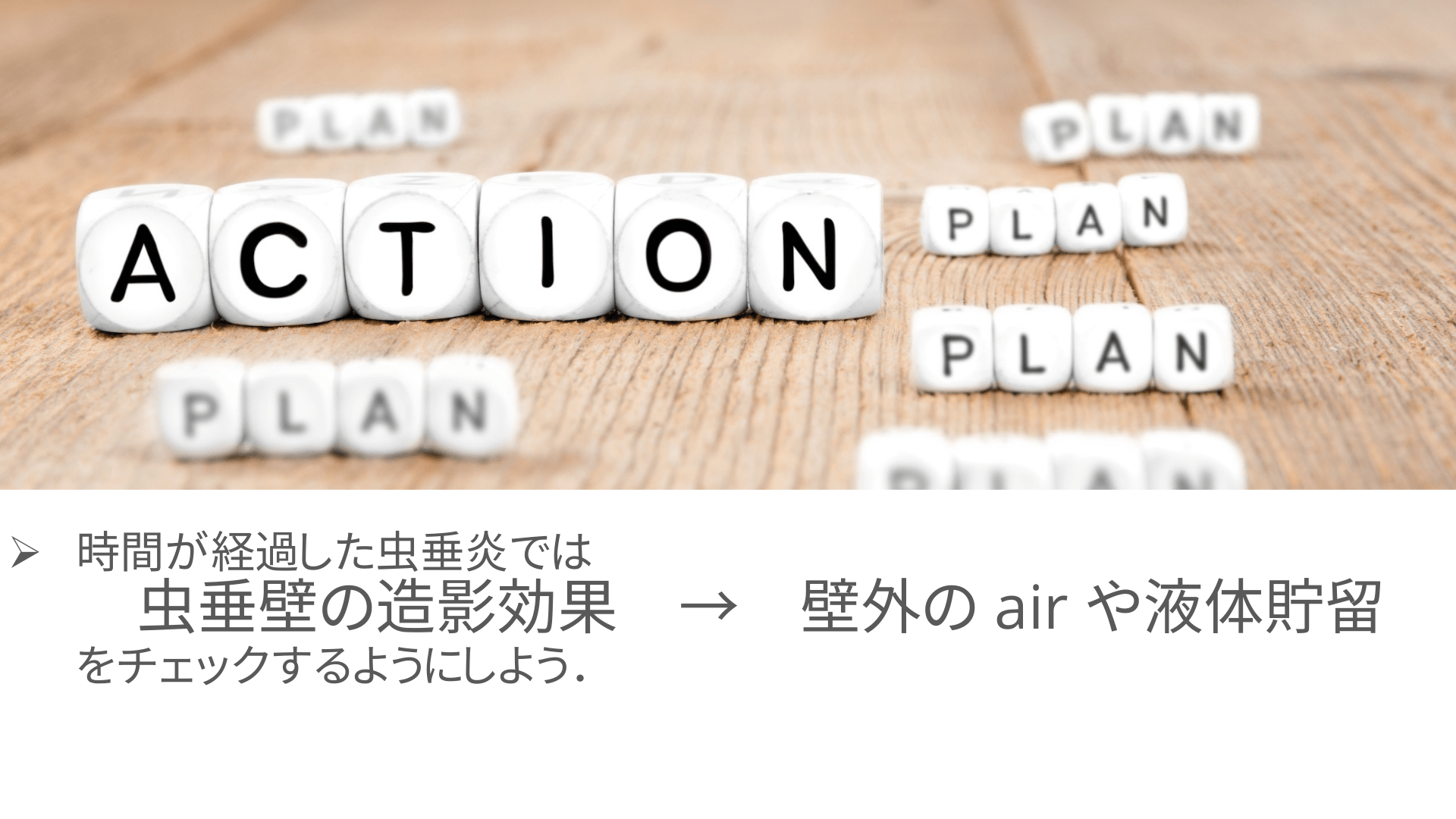

36. Ø 時間が経過した虫垂炎では 虫垂壁の造影効果 → をチェックするようにしよう. 壁外の air や液体貯留

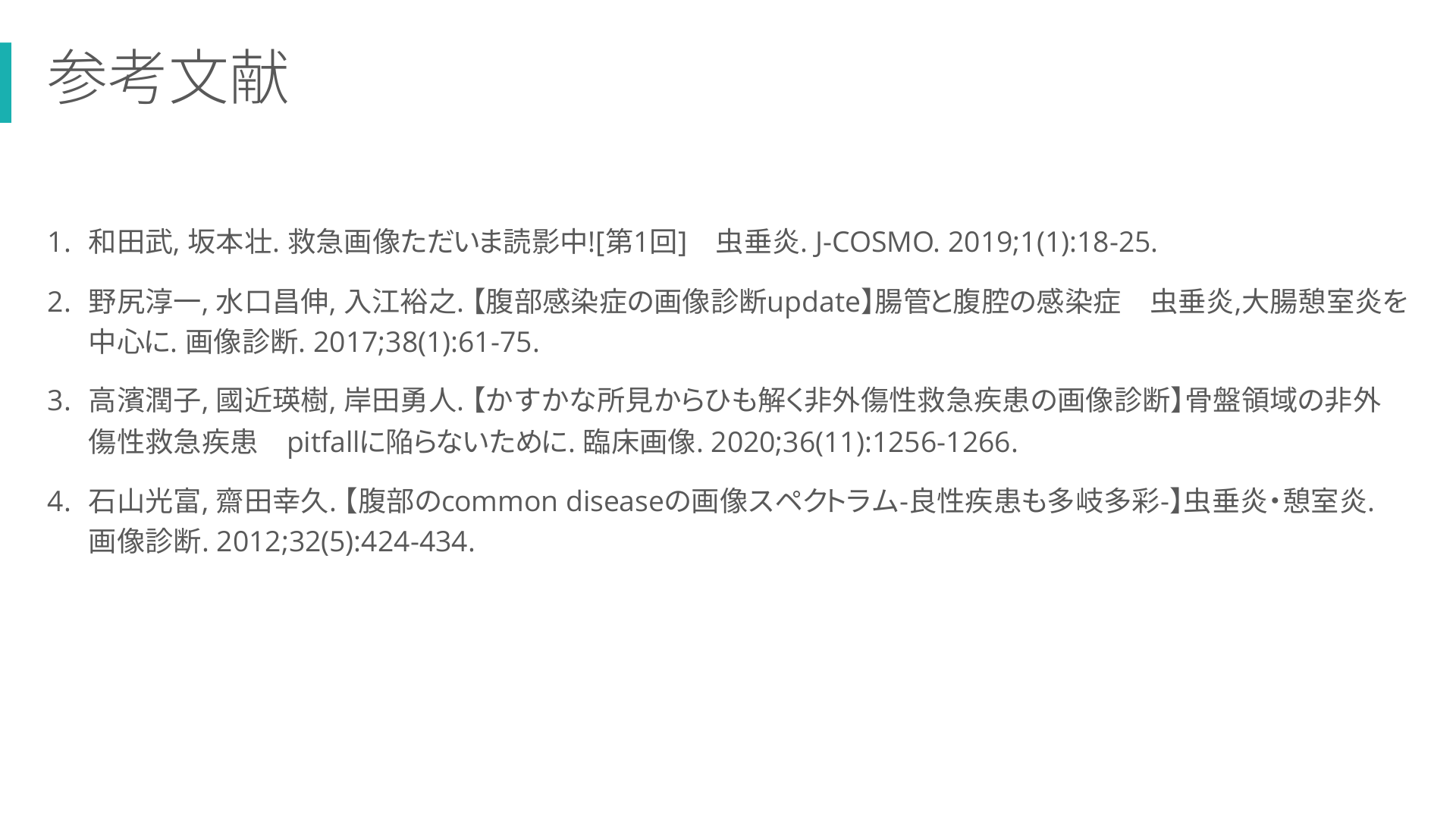

37. 参考文献 1. 和田武, 坂本壮. 救急画像ただいま読影中![第1回] 虫垂炎. J-COSMO. 2019;1(1):18-25. 2. 野尻淳一, 水口昌伸, 入江裕之. 【腹部感染症の画像診断update】腸管と腹腔の感染症 虫垂炎,大腸憩室炎を 中心に. 画像診断. 2017;38(1):61-75. 3. 高濱潤子, 國近瑛樹, 岸田勇人. 【かすかな所見からひも解く非外傷性救急疾患の画像診断】骨盤領域の非外 傷性救急疾患 pitfallに陥らないために. 臨床画像. 2020;36(11):1256-1266. 4. 石山光富, 齋田幸久. 【腹部のcommon diseaseの画像スペクトラム-良性疾患も多岐多彩-】虫垂炎・憩室炎. 画像診断. 2012;32(5):424-434.

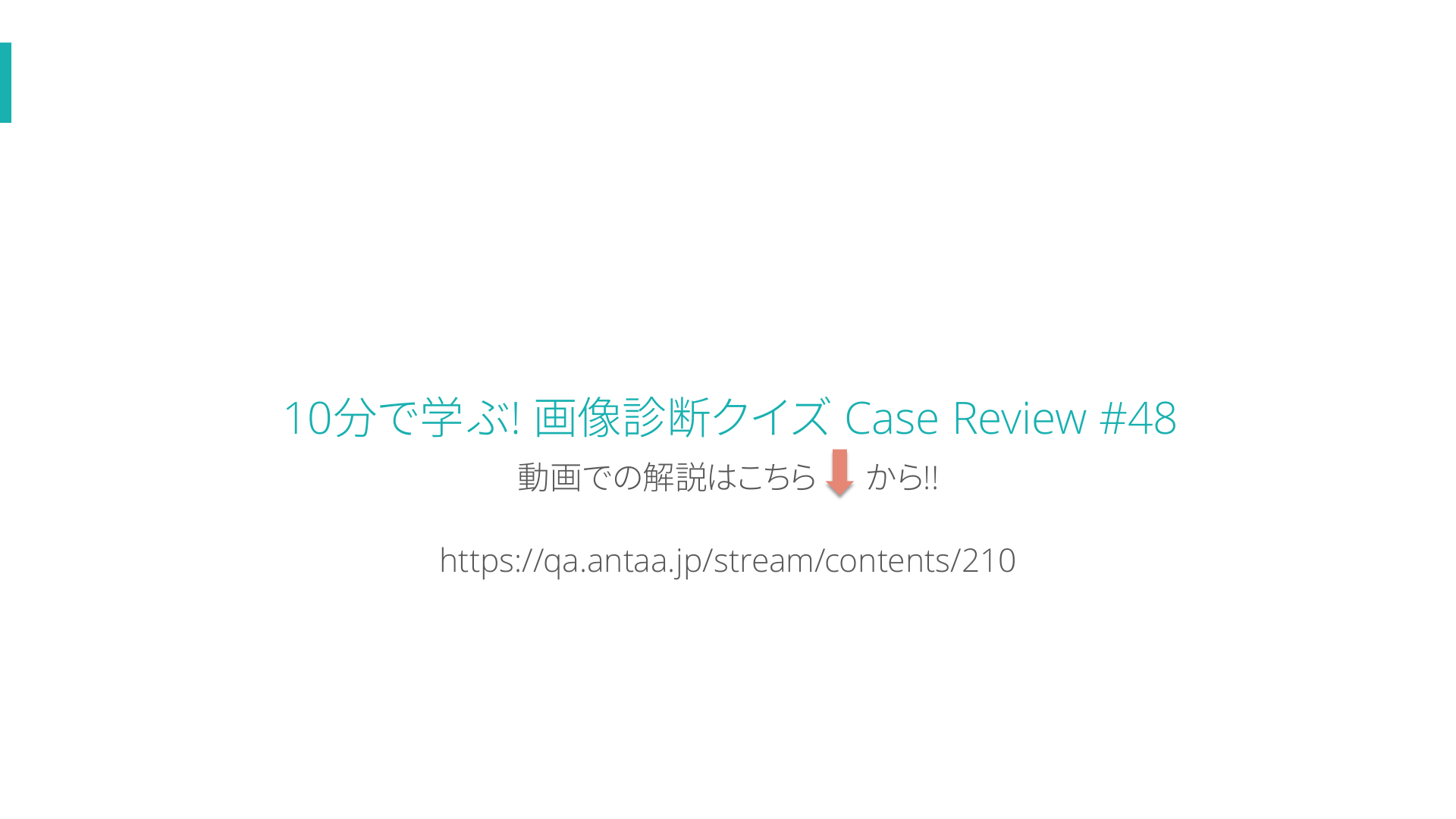

38. 10分で学ぶ! 画像診断クイズ Case Review #48 動画での解説はこちら から!! https://qa.antaa.jp/stream/contents/210
