心エコーの基本的な見分け方
#1. 心エコー前か？下か？中隔か？ もふごろ循環器

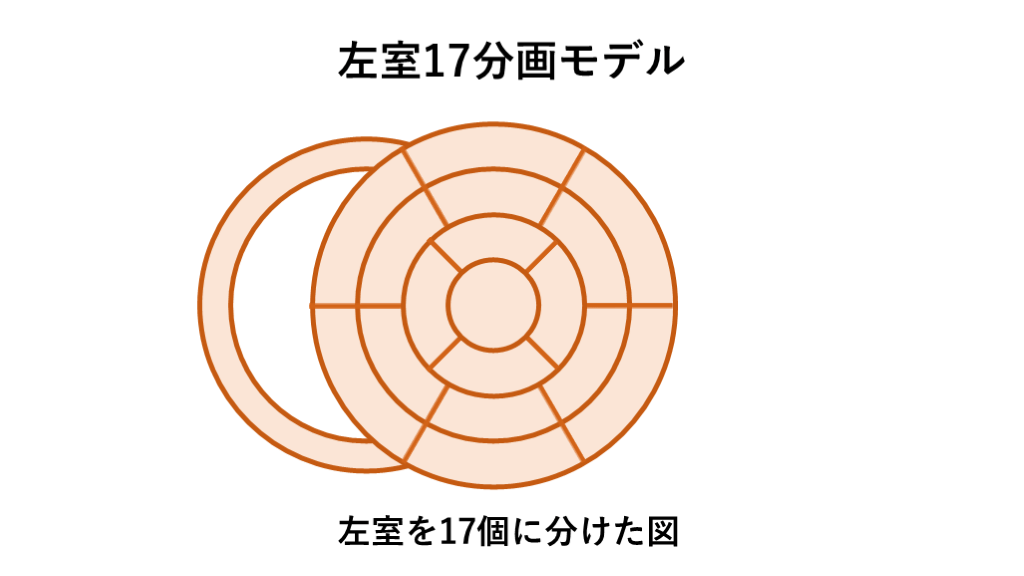

#2. 左室17分画モデル 左室を17個に分けた図

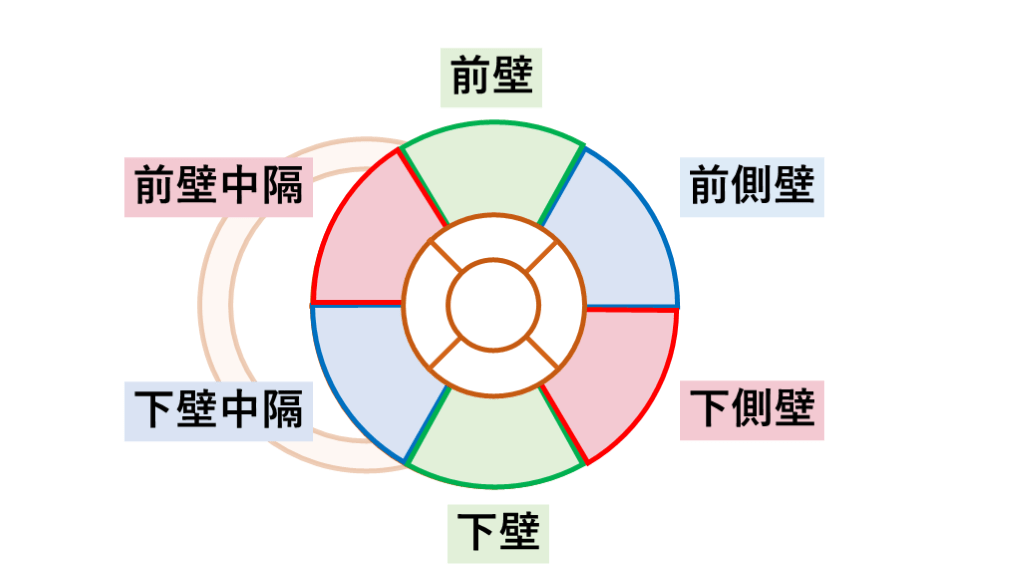

#3. 前壁 下壁 前壁中隔 下壁中隔 下側壁 前側壁
心エコー断面のルールと特徴

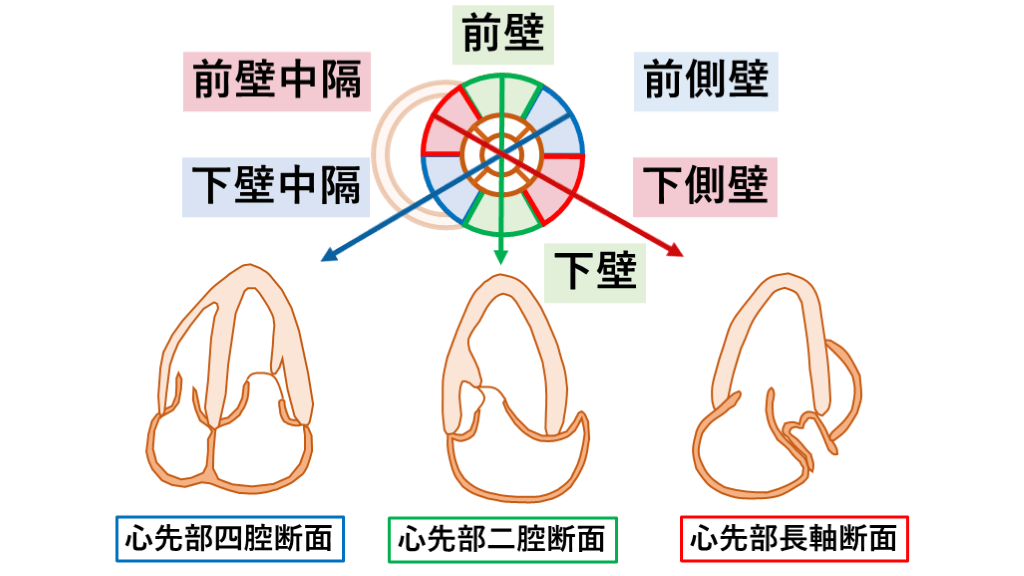

#4. 前壁中隔 下壁中隔 下側壁 前側壁 前壁 下壁 心先部四腔断面 心先部二腔断面 心先部長軸断面
#5. ルール ①左室と右室の間は必ず中隔
②中隔の反対は必ず側壁
③前壁の反対は必ず下壁

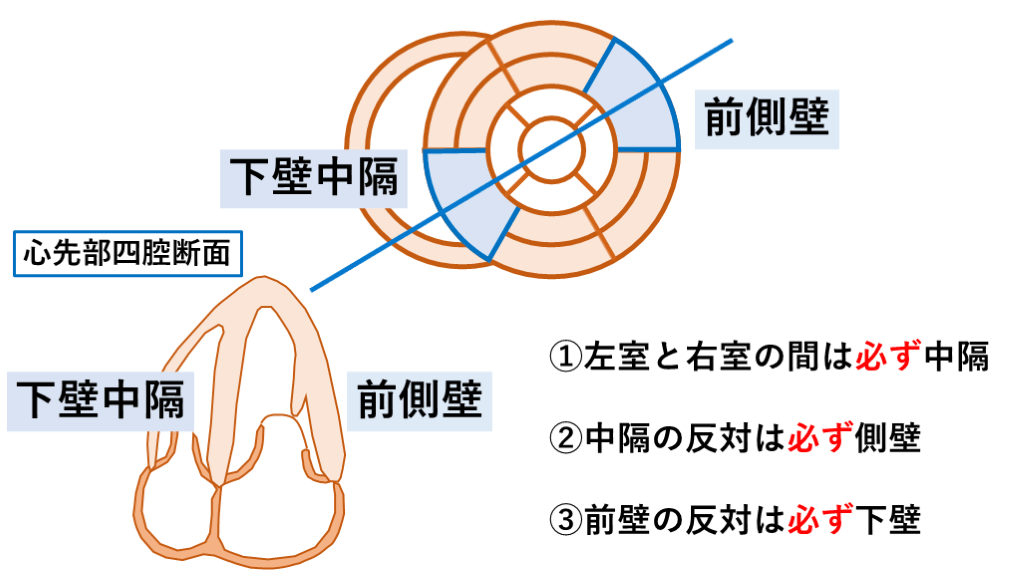

#6. ①左室と右室の間は必ず中隔
②中隔の反対は必ず側壁
③前壁の反対は必ず下壁
前側壁 下壁中隔 下壁中隔 前側壁 心先部四腔断面
心エコーにおける断面の理解

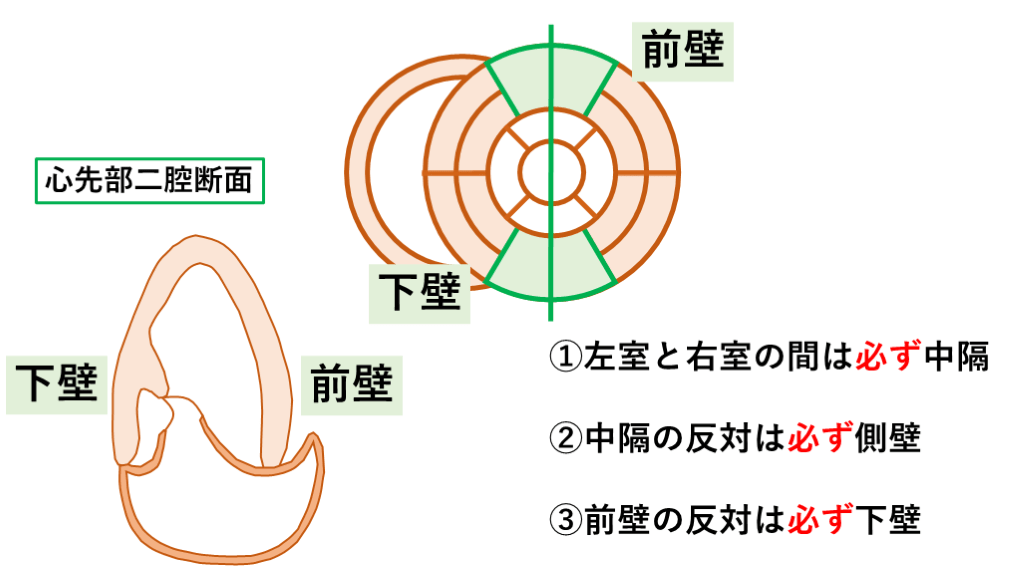

#7. ①左室と右室の間は必ず中隔
②中隔の反対は必ず側壁
③前壁の反対は必ず下壁
前壁 下壁 心先部二腔断面 下壁 前壁

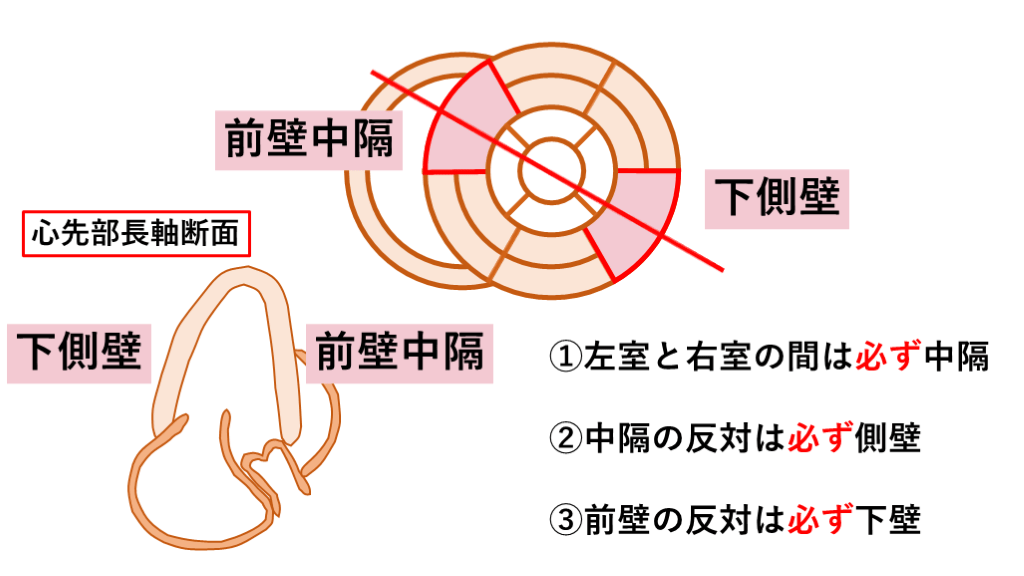

#8. ①左室と右室の間は必ず中隔
②中隔の反対は必ず側壁
③前壁の反対は必ず下壁
前壁中隔 下側壁 前壁中隔 下側壁 心先部長軸断面

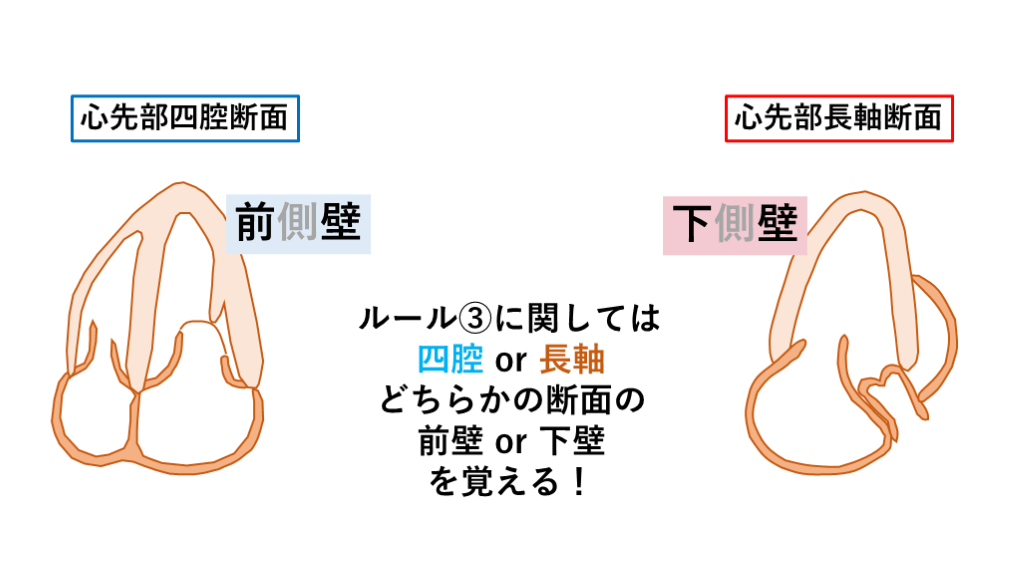

#9. 前側壁 心先部四腔断面 ルール③に関しては
四腔 or 長軸
どちらかの断面の
前壁 or 下壁
を覚える！ 心先部長軸断面 下側壁
心エコーのクイズと解説

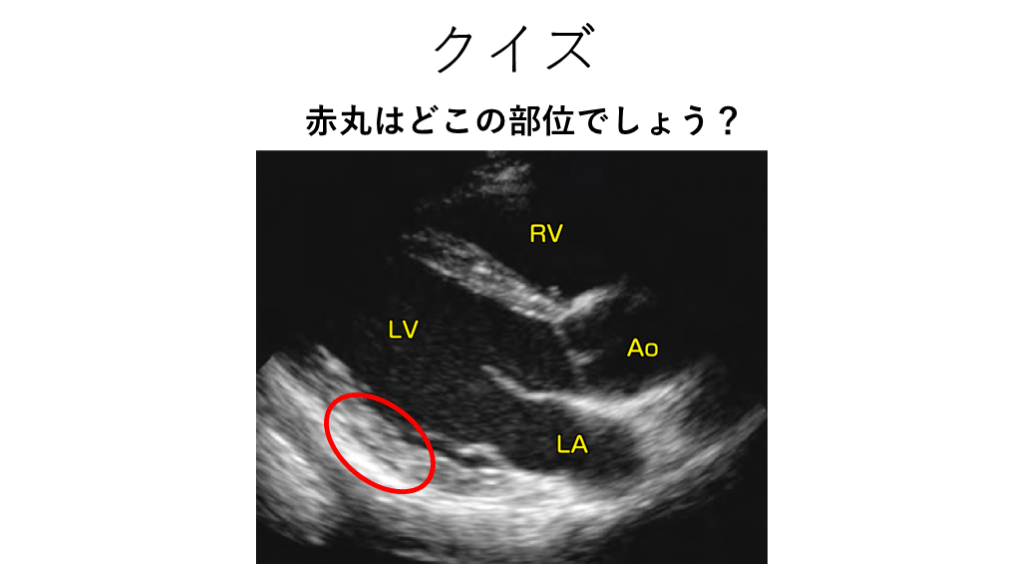

#11. 正解は下側壁です ①左室と右室の間は必ず中隔
→中隔が見えます
②中隔の反対は必ず側壁
→赤丸は中隔の反対で側壁です
③前壁の反対は必ず下壁
→基本断面を1つ覚えていれば
青丸が前壁とわかるので
赤丸は反対の下壁です
#12. ルール ①中隔は必ず左室と右室の間
中隔がなければ前壁か下壁！
②中隔の反対は必ず側壁
③前壁の反対は必ず下壁
基本断面として四腔か長軸を1つ覚えればOK！
