概要
人工呼吸器と患者の呼吸の「ずれ＝非同調」をテーマに、グラフィックモニターの読影を解説します。圧・フロー波形からDelayed cyclingやDouble triggerなどのパターンを同定するスキルを学び、その臨床的な重要性を理解します。
本スライドの対象者
研修医／専攻医／専門医
投稿された先生へ質問や勉強になったポイントをコメントしてみましょう！
0 件のコメント
PICUのフェロー部屋さんの他の投稿スライド
すべて見る
このスライドと同じ診療科のスライド
テキスト全文
人工呼吸器との同調の概要と目的
#1.
人工呼吸器との同調 呼吸シリーズ⑥
#2.

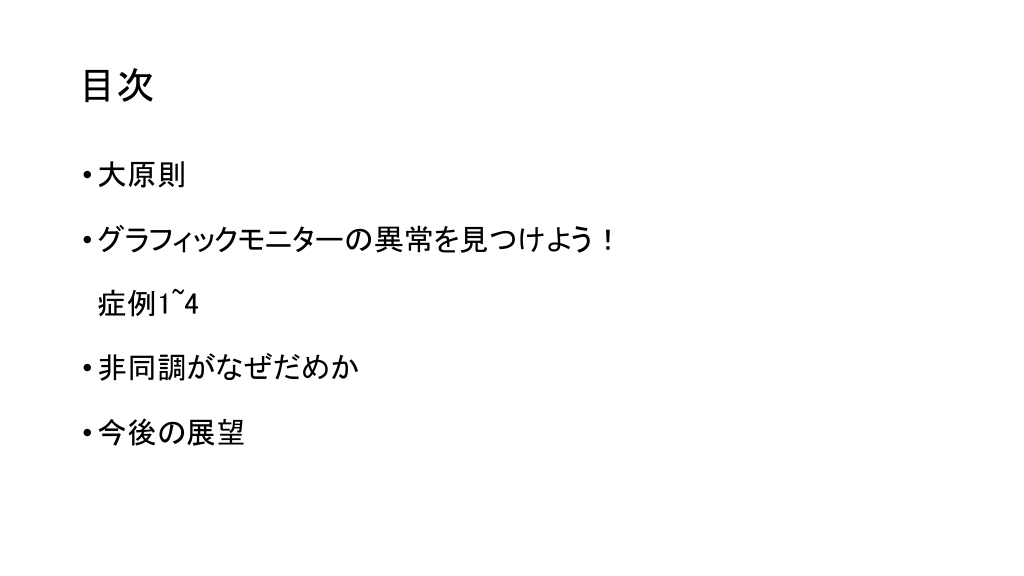

目次 • 大原則 • グラフィックモニターの異常を見つけよう！ 症例1~4 • 非同調がなぜだめか • 今後の展望
#3.
PICUで必要な知識や⼿技、 対応のポイントをスライド形式でまとめています ✓ 系統別に学ぶ⼩児集中治療の知識 ✓ ⼿技（挿管‧エコー等）の習得 ✓ ショック‧外傷など緊急対応の理解 スライドで詳しく学ぶ https://slide.antaa.jp/special/pediatric-intensive-care
自発呼吸を生かすための大原則
CPAPとPSの設定例と問題点
自発呼吸の波形とトリガー遅延の影響
Auto PEEPの理解とその影響
非同調の原因とその影響
例2におけるCPAPとPSの問題点
例3のVC設定とその影響
例4のReverse triggeringの理解
Auto-triggeringとその影響
非同調の有害性と今後の展望
呼吸器管理の新たな技術と研究の方向性
#4.
大原則 人工呼吸中に自発呼吸を生かしたいなら 〇 呼吸器を自発呼吸に合うようにする × 自発呼吸を呼吸器に合うようにする（困難です）
#5.
大原則 人工呼中に自発呼吸を生かしたいなら 〇 呼吸器を自発呼吸に合うようにする ✔ ✔ ✔ ✔ 吸気開始タイミング 吸気時間（呼気開始タイミング） 換気量 吸気流量 を自発呼吸にあうように呼吸器を設定する
#6.
例1 どこが変でしょう？ CPAP＋PS Paw Flow
#7.
例1 CPAP＋PS Paw Flow
#8.
例1 CPAP＋PS Paw Flow Pes
#9.
例1 CPAP＋PS Paw Flow Pes
#10.
例1 Flow
#11.
例1 カーブの変曲点 Flow
#12.
例1 Delayed cycling Flow 自発呼吸の吸気 呼吸器の吸気 自発呼吸の吸気時間よりも呼吸器の吸気時間の方が長い
#13.
例1 Flow
#14.
例1 カーブの変曲点 Flow
#15.
例1 自発呼吸 開始 自発呼吸 開始 Flow Trigger delay Ineffective efforts ミストリガー
#16.
自発呼吸がないときのFlow 波形は指数関数の形になる
#17.
自発呼吸があるときのFlow 波形は指数関数の形から乱れる
#18.
自発呼吸があるときのFlow 自発呼吸の吸気 カーブの変曲点 呼吸器の吸気 Ineffective efforts ミストリガー
#19.
例1 答え CPAP＋PS Paw Flow
#20.
例1 答え CPAP＋PS Paw Flow • Trigger delay • Delayed cycling • Ineffective efforts
#21.
Delayed cycling Paw Flow
#22.
Delayed cycling➡Ineffective efforts Paw Flow Pes
#23.
Auto PEEPとは？ 圧曲線 Volume曲線 呼吸器のVolume曲線は1回の呼吸毎に基 線に戻るが実際ははききれていない Flow曲線 呼気Flowがゼロになっていない
#24.
Auto PEEPなし 吸気直前 0 5 PEEP 5 経肺圧と肺弾性圧はつりあっている 5
#25.
Auto PEEPなし 吸気開始 -2 5 PEEP 5 自発による陰圧で吸気flowが発生 3
#26.
Auto PEEPなし 吸気開始 -2 5 PIP 15 3 吸気フローがトリガーされ、呼吸器の吸気開始
#27.
Auto PEEPあり 吸気直前 0 8 PEEP 5 8 まだ吐ききれていない：肺胞内圧＞気道内圧
#28.
Auto PEEPあり 吸気開始 -3 8 PEEP 5 5 胸腔内が陰圧でも、吸気フローが発生しない
#29.
Auto PEEPあり 吸気開始 -5 8 PEEP 5 3 さらに陰圧をかけてようやく吸気フロー発生
#30.
Auto PEEPあり 吸気開始 -5 8 PIP 15 3 吸気フローがトリガーされ、呼吸器の吸気開始
#31.
吸気フローの発生に必要な陰圧 Auto PEEPなし Auto PEEPあり Trigger delay, Ineffective effortsの原因になる
#32.
サイクルオフ
#33.
Delayed cycling＋Ineffective efforts COPD（時定数が長い病態） Paw Flow サイクルオフ（%） 時定数が長い病態では、サイクルオフ感度を上げて 早めに吸気を切り上げないと自発呼吸より長くなりがち
#34.
Delayed cycling＋Ineffective efforts PS 18 cmH2O Paw Flow PS 12 cmH2O Paw Flow PSのサポート圧が高すぎるとdelayed cyclingに なりやすい
#35.
Trigger delay Paw Flow Pes
#36.
Trigger delay＋Ineffective efforts Paw Flow Volume Edi
#37.
まとめ① 人工呼吸補助が強すぎるとき 自発呼吸努力が弱すぎるとき
#38.
まとめ① 鈍いTrigger感度 Trigger delay 長いTi設定 Delayed cycling 過剰なサポート 肺の過膨張 内因性PEEP↑ 深い鎮静 呼吸ドライブ↓ Ineffective efforts
#39.
例2-1 どこが変でしょう？ CPAP＋PS Paw Flow
#40.
例2-1 CPAP＋PS Paw Flow
#41.
例2-2 CPAP＋PS Paw Flow
#42.
例2-2 CPAP＋PS Paw Flow
#43.
例2-2 CPAP＋PS 呼吸器の吸気 Paw Flow 自発呼吸の吸気 自発呼吸の吸気時間よりも呼吸器の吸気時間の方が短い
#44.
例2-2 答え CPAP＋PS Paw Flow
#45.
例2-2 答え CPAP＋PS Paw Flow • Premature cycling • Double triggering
#46.
Premature cycling＋Double triggering ARDS（時定数が短い病態） Paw Flow サイクルオフ（%） 時定数が短い病態では、サイクルオフ感度を下げて 吸気の終了を遅めにしないと自発より短くなりがち
#47.
例3 どこが変でしょう？ VC Paw Flow
#48.
例3 VC Paw Flow
#49.
例3 VC Paw Flow Pes
#50.
例3 答え VC Paw Flow
#51.
例3 答え VC Paw Flow • Flow starvation
#52.
Flow starvation➡Double triggering VC Paw Flow
#53.
Double triggeringは肺障害的 VC Paw Flow
#54.
まとめ② 人工呼吸補助が弱すぎるとき 自発呼吸努力が強すぎるとき
#55.
まとめ② 短いTi設定 Premature cycling Double triggering 呼吸ドライブ↑ Flow starvation 少ないサポート 浅い鎮静
#56.
例4 どこが変でしょう？ VC Paw Flow
#57.
例4 VC Paw Flow
#58.
例4 VC Paw Flow Pes
#59.
例4 答え VC Paw Flow
#60.
例4 答え VC Paw Flow • Reverse triggering
#61.
Reverse triggering 機序は良く分かっていないが • 意外と高頻度にみられる • 麻薬投与量が多いときにみられることが多い 反射的な要素がありそう
#62.
2段呼吸は2種類ある Paw Flow Pes
#63.
2段呼吸は2種類ある Paw Flow Pes Premature cyclingによる Double triggering Reverse triggering
#64.
例5 Auto-triggering 患者の吸気努力がないにもかかわらず 行われる補助換気 気付きのポイント • サイクルの短い自発呼吸が出ている ようにみえるがあまりに周期的 • PawやFlowの基線がジャミジャミ • トレンドで、突然呼吸数が増加し、その後変動なし
#65.
例5-1 Auto-triggering PC A/C Paw Flow 呼吸器回路内結露
#66.
例5-2 Auto-triggering PC A/C Paw Flow 回路リーク
#67.
例5-3 Auto-triggering VC SIMV Paw Flow 心拍動
#68.
まとめ③ 送気相 サイクルオフ相 トリガー相
#69.
まとめ③ トリガー相 Auto-triggering Double triggering Ineffective efforts Reverse triggering Trigger delay 送気相 Flow starvation サイクルオフ相 Premature cycling Delayed cycling
#70.
まとめ③ トリガー相 Auto-triggering Double triggering Ineffective efforts Reverse triggering Trigger delay 送気相 Flow starvation サイクルオフ相 Premature cycling Delayed cycling
#71.
まとめ③ トリガー相 Auto-triggering Double triggering Ineffective efforts Reverse triggering Trigger delay 送気相 Flow starvation サイクルオフ相 Premature cycling Delayed cycling
#72.
まとめ③ トリガー相 Auto-triggering Double triggering Ineffective efforts Reverse triggering Trigger delay 似て非なるもの 送気相 Flow starvation 川端康成 サイクルオフ相 Premature cycling Delayed cycling ダルビッシュ有
#73.
非同調マッピング 鋭い Auto-trigg ering Trigger感度 鈍い Trigger delay 長い Double triggering 短い Premature cycling Ti設定 長い Delayed cycling 過剰 少ない Flow starvation サポート 呼吸ドライブ↑ 過剰 肺の過膨張 内因性PEEP↑ 過剰 浅い 鎮静 深い Reverse triggering 深い 呼吸ドライブ↓ Ineffective efforts
#74.
非同調は有害 Lancet Respir Med. 2019;7:90-98.
#75.
非同調は有害 60人の患者で、呼吸器導入初日に10分間波形を記録し解析 非同調10%以上 非同調10%未満 Crit Care Med. 2009;37:2740-5.
#76.
非同調は有害 Crit Care Med. 2009;37:2740-5.
#77.
こまめに設定を調整すればよい？ 呼吸器との同調は 患者間で大きなバラツキ 個人個人でも時間によって 大きなバラツキ 設定調整では限界がある Intensive Care Med. 2015;41:633-41.
#78.
今後の展望 呼吸器のトリガー性能向上 新たなトリガー Edi（NAVA) 流量波形のWaveformトリガー 特殊な換気モード Closed-Loop Ventilation（NAVA、PAV＋） 二相性CPAP 新たなモニター 食道内圧、Edi Automated detection of asynchrony
#79.
今後の展望 呼吸器のトリガー性能向上 新たなトリガー Edi（NAVA) 流量波形のWaveformトリガー 特殊な換気モード Closed-Loop Ventilation（NAVA、PAV＋） 二相性CPAP 新たなモニター 食道内圧、Edi Automated detection of asynchrony
#80.
Ediトリガー（Servo U） Sinderby C, et al. Nat Med. 1999;12:1433-6
#81.
流量波形のWaveformトリガー（Hamilton C6/G5） Conventional trigger Flow IntelliSync+（Hamiltonの新しい呼吸器） Flow
#82.
今後の展望 呼吸器のトリガー性能向上 新たなトリガー Edi（NAVA) 流量波形のWaveformトリガー 特殊な換気モード Closed-Loop Ventilation（NAVA、PAV＋） 二相性CPAP 新たなモニター 食道内圧、Edi Automated detection of asynchrony
#83.
Closed-Loop Ventilation 医師 呼吸器 患者 患者のdemandに応じて1回ずつサポートを変える NAVA、PAV+
#84.
#85.
#86.
PAV+（PB840 / PB980 成人のみ） 患者の呼吸仕事量の何%を補助するかを設定する
#87.
PAV+（PB840 / PB980 成人のみ） 人工呼吸 自発呼吸 気道成分 肺成分
#88.
NAVAやPAVで同調性は改善 Ann Intensive Care. 2018 Dec 10;8(1):123.
#89.
2相性CPAP（servo Uなど） 高圧相でも低圧相でも 吸気弁、呼気弁は閉鎖しない ⇒ いつでも自発呼吸できる
#90.
今後の展望 呼吸器のトリガー性能向上 新たなトリガー Edi（NAVA) 流量波形のWaveformトリガー 特殊な換気モード Closed-Loop Ventilation（NAVA、PAV＋） BiLEVEL 新たなモニター 食道内圧、Edi Automated detection of asynchrony
#91.
食道内圧モニター
#92.
モニターとしてのEdi Paw Flow Volume Edi
#93.
Automated detection of asynchrony Better Care®というsoftwareを 使った波形解析 感度91.5% 特異度96.2% Intensive Care Med. 2012;38:772-80. Crit Care. 2016;20:258.
#94.
ICUで人工呼吸器管理した患者50人 7027時間分、8,731,981 回の呼吸波形を解析 Intensive Care Med. 2015;41:633-41.
#95.
J Crit Care. 2020;57:30-35.
#96.
J Crit Care. 2020;57:30-35.
#97.
Clinical Question 気道抵抗が高いと非同調が起こりやすい？ 非同調が多い時は気胸になりやすい？ 非同調が多い時は筋弛緩が有効？ どのタイミングでも吸気呼気ができる 2相性CPAPは非同調が多い時に有効？ ARDS研究の結果がうまく出ないのは非同調が原因？
#98.
おわりに 小児でもマイクロカフ使用により リークを無くした呼吸器管理へ移行 Trigger delayやDelayed cyclingは 呼吸サイクルの短い小児でより問題になりそう 今、小児で研究を始めると熱い分野かも ⇒ 呼吸器との非同調が目立つ場合には積極的に、 サーボU（Ediモニター）、食道内圧モニターを 使用しましょう！
