【いざというときのために学ぶ】人工呼吸管理中のトラブルシューティング L001.png

すでにアカウントをお持ちの方はこちら

関連テーマから出会おう。

閲覧履歴からのおすすめ

Antaa Slide
猿でもわかるDICのまとめ

猿でもわかるDICのまとめ

三谷雄己

続けて閲覧
【人工呼吸器離脱】SAT・SBT・抜管前ステロイド投与のまとめ

【人工呼吸器離脱】SAT・SBT・抜管前ステロイド投与のまとめ

三谷雄己

続けて閲覧
投稿者

三谷雄己

1/30

テキスト全文

  • #1.

    -

  • #2.

    目標

  • #3.

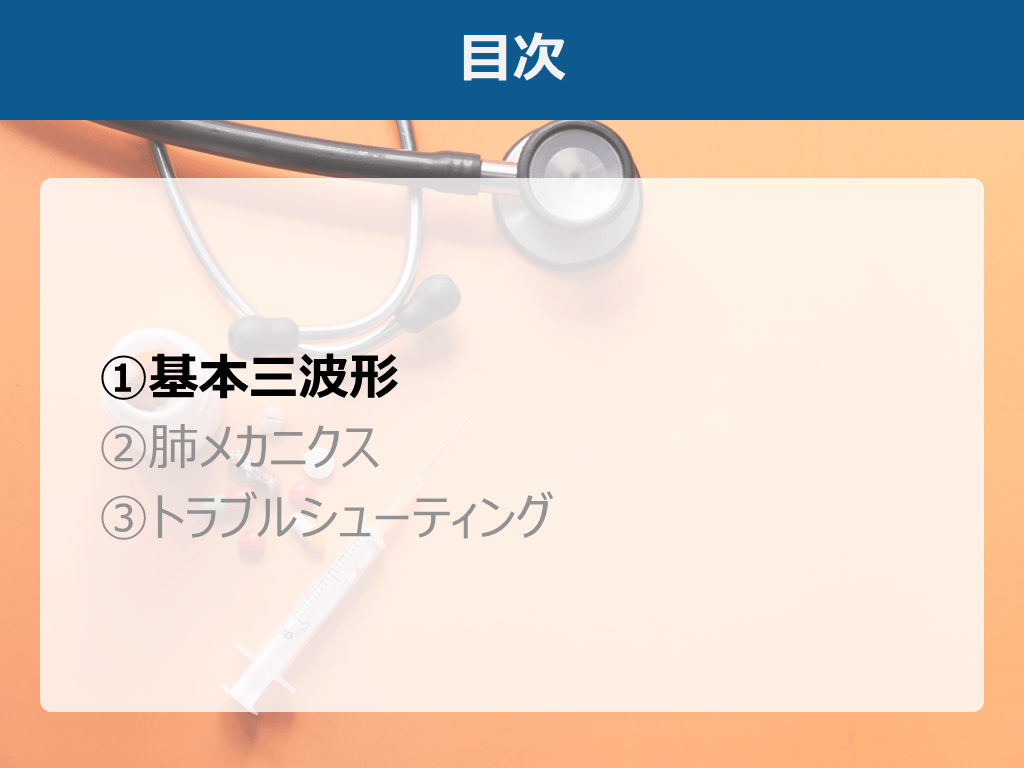

    目次 基本三波形 肺メカニクス トラブルシューティング

  • #4.

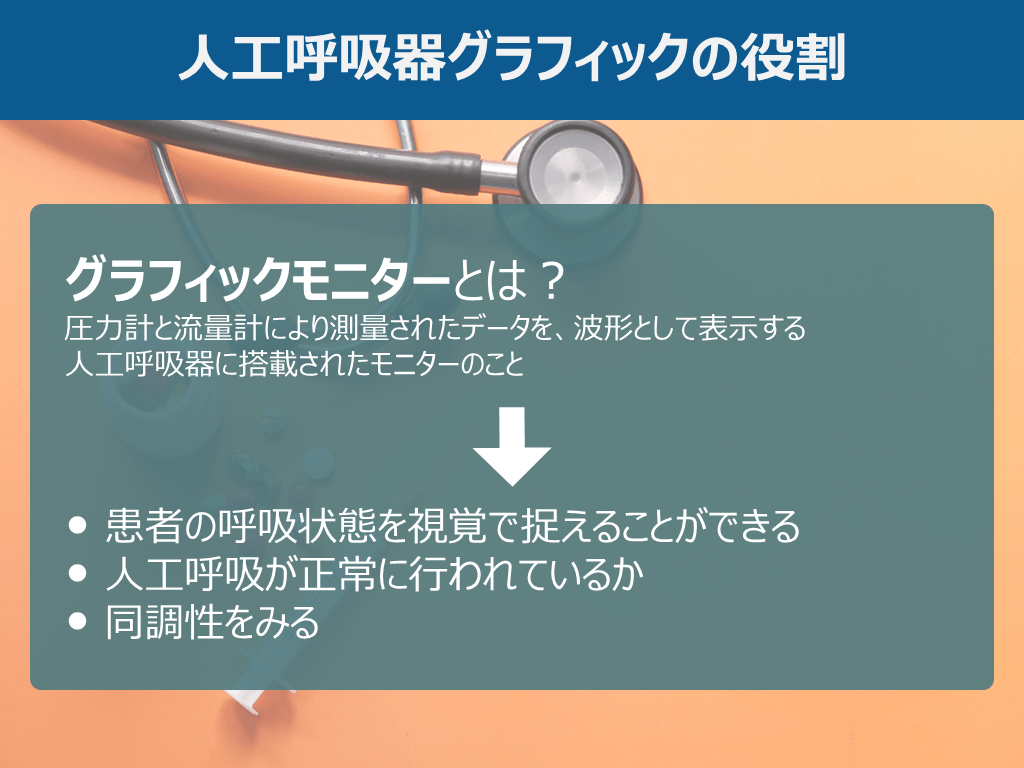

    人工呼吸器グラフィックの役割 グラフィックモニターとは? 圧力計と流量計により測量されたデータを、波形として表示する 人工呼吸器に搭載されたモニターのこと 患者の呼吸状態を視覚で捉えることができる 人工呼吸が正常に行われているか 同調性をみる

  • #5.

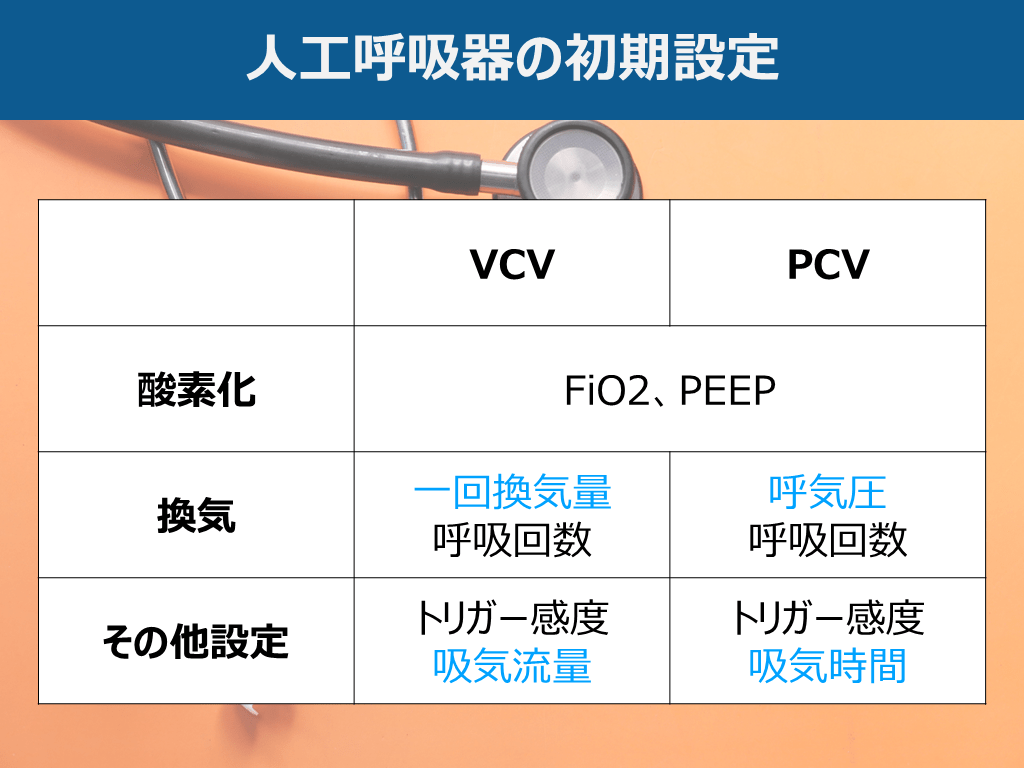

    人工呼吸器の初期設定

  • #6.

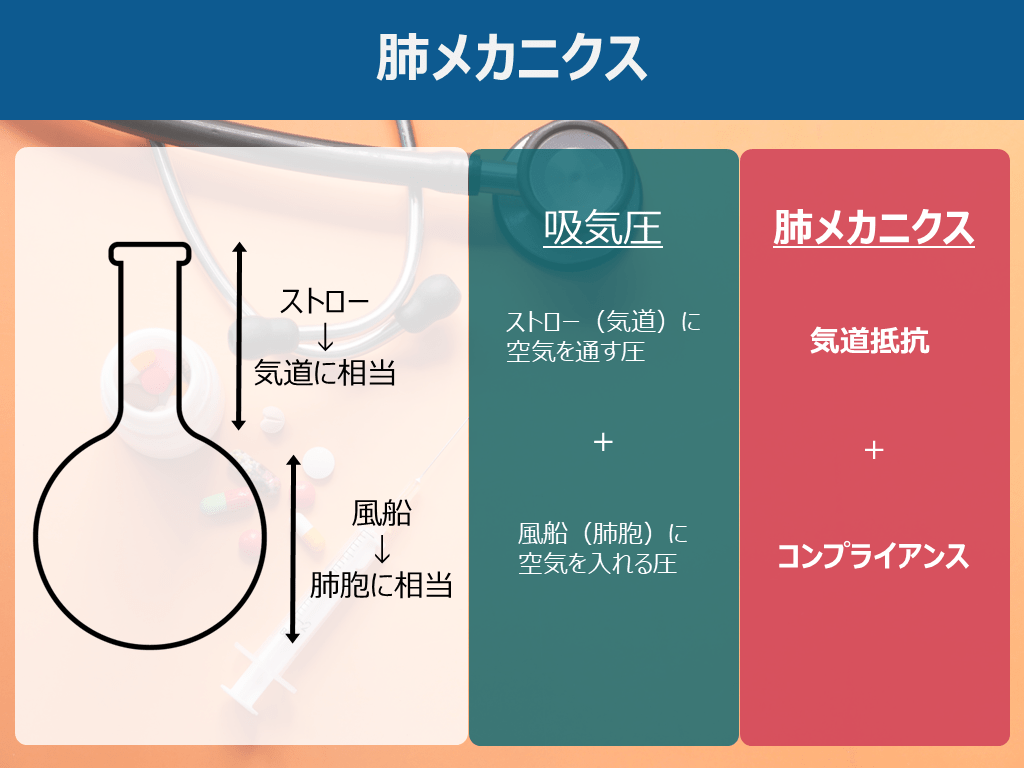

    肺メカニクス ストロー ↓ 気道に相当 風船 ↓ 肺胞に相当 吸気圧 肺メカニクス ストロー(気道)に 空気を通す圧 風船(肺胞)に 空気を入れる圧 + + 気道抵抗 コンプライアンス

  • #7.

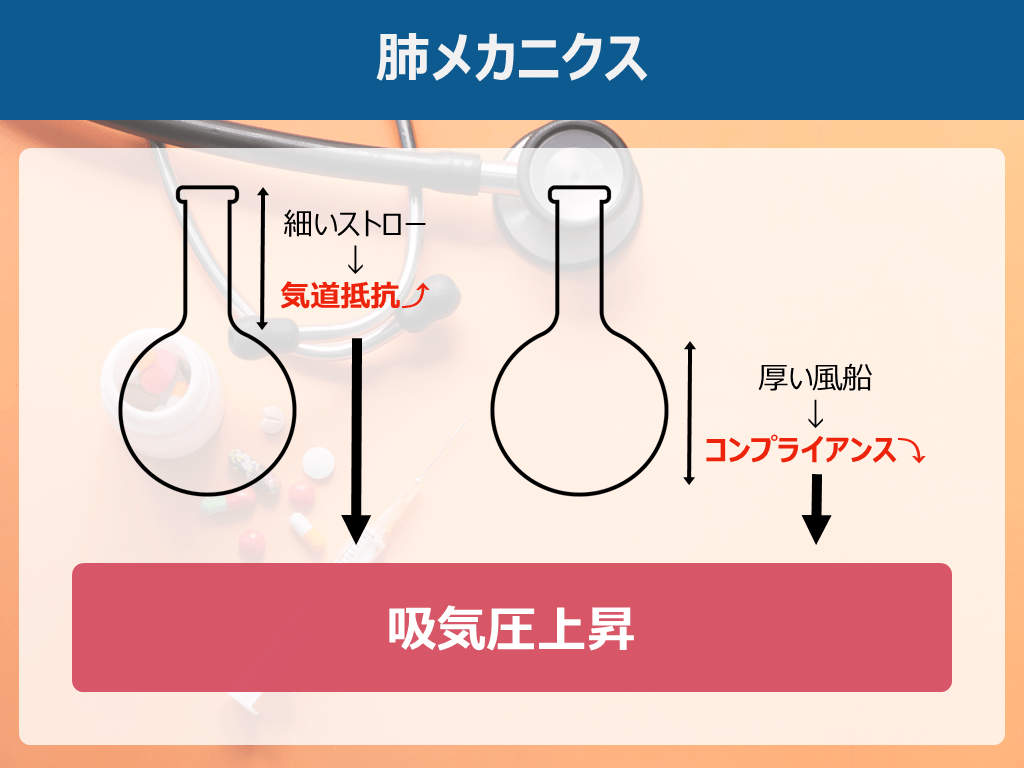

    肺メカニクス 細いストロー ↓ 気道抵抗⤴︎ 厚い風船 ↓ コンプライアンス⤵︎ 吸気圧上昇

  • #8.

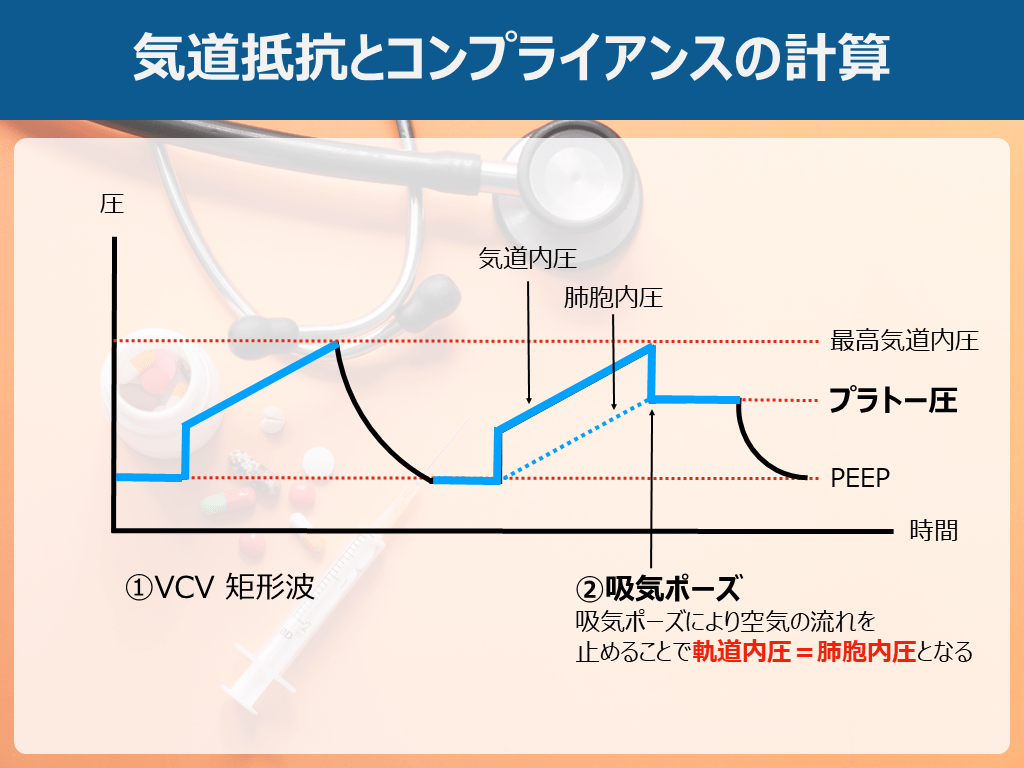

    気道抵抗とコンプライアンスの計算 圧 時間 最高気道内圧 PEEP プラトー圧 気道内圧 肺胞内圧 ②吸気ポーズ 吸気ポーズにより空気の流れを 止めることで軌道内圧=肺胞内圧となる ①VCV 矩形波

  • #9.

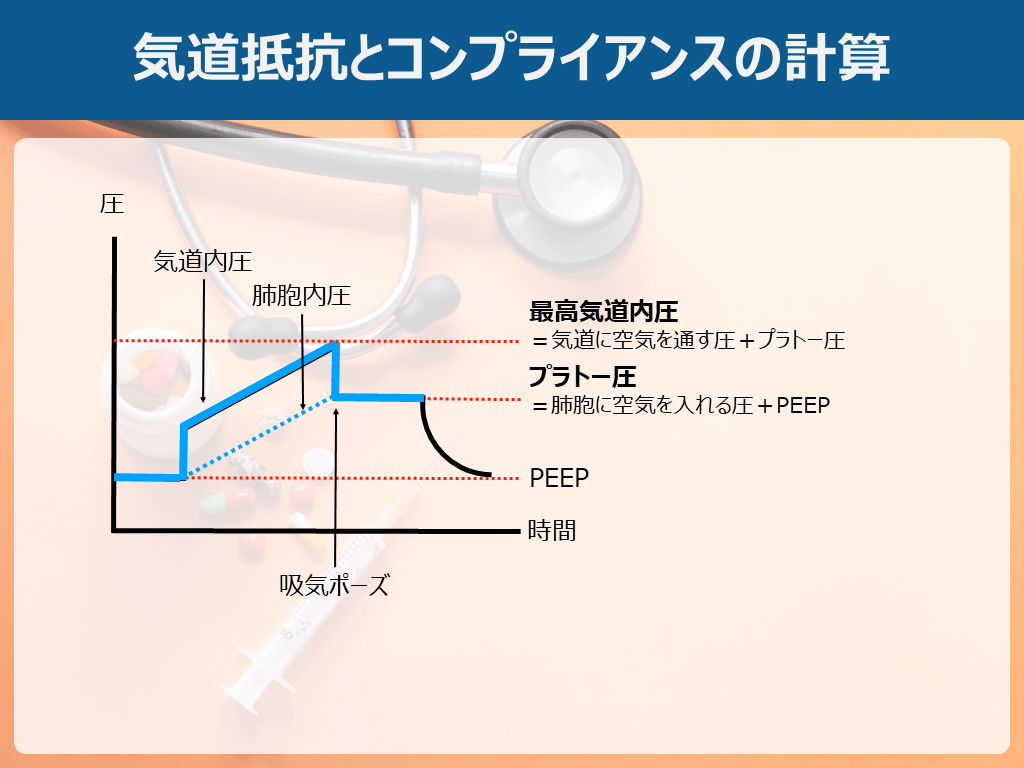

    気道抵抗とコンプライアンスの計算 圧 時間 最高気道内圧 =気道に空気を通す圧+プラトー圧 PEEP プラトー圧 =肺胞に空気を入れる圧+PEEP 気道内圧 肺胞内圧 吸気ポーズ

  • #10.

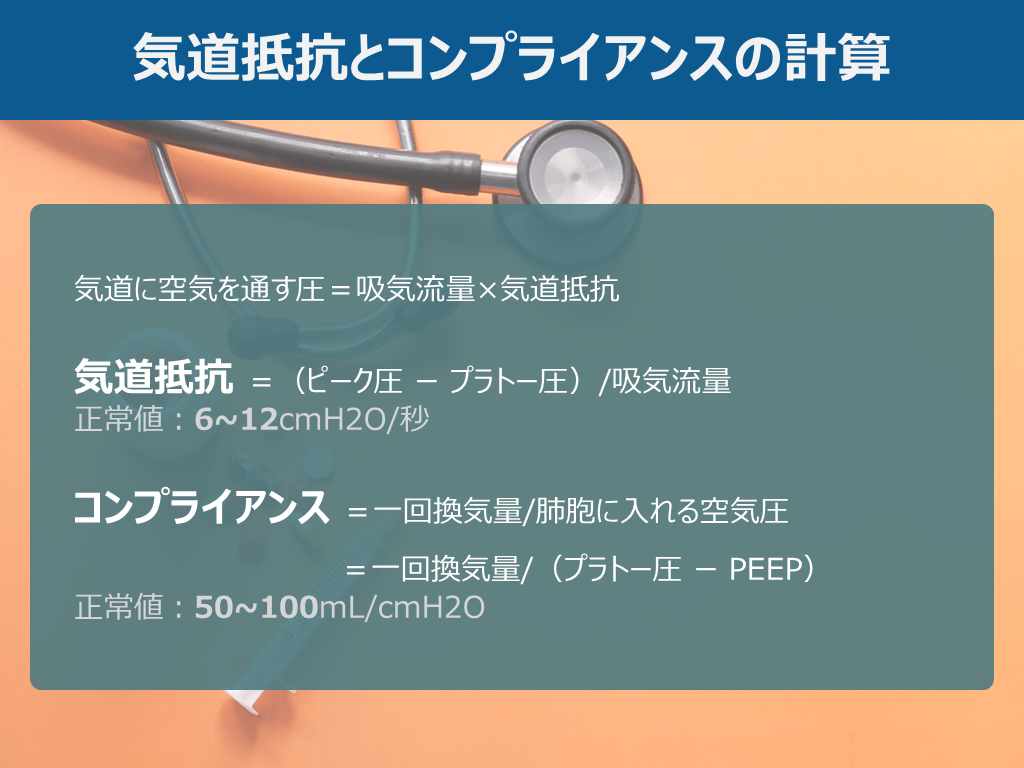

    気道抵抗とコンプライアンスの計算   気道に空気を通す圧=吸気流量×気道抵抗 気道抵抗 =(ピーク圧 ー プラトー圧)/吸気流量 正常値:6~12cmH2O/秒 コンプライアンス =一回換気量/肺胞に入れる空気圧           =一回換気量/(プラトー圧 ー PEEP) 正常値:50~100mL/cmH2O

  • #11.

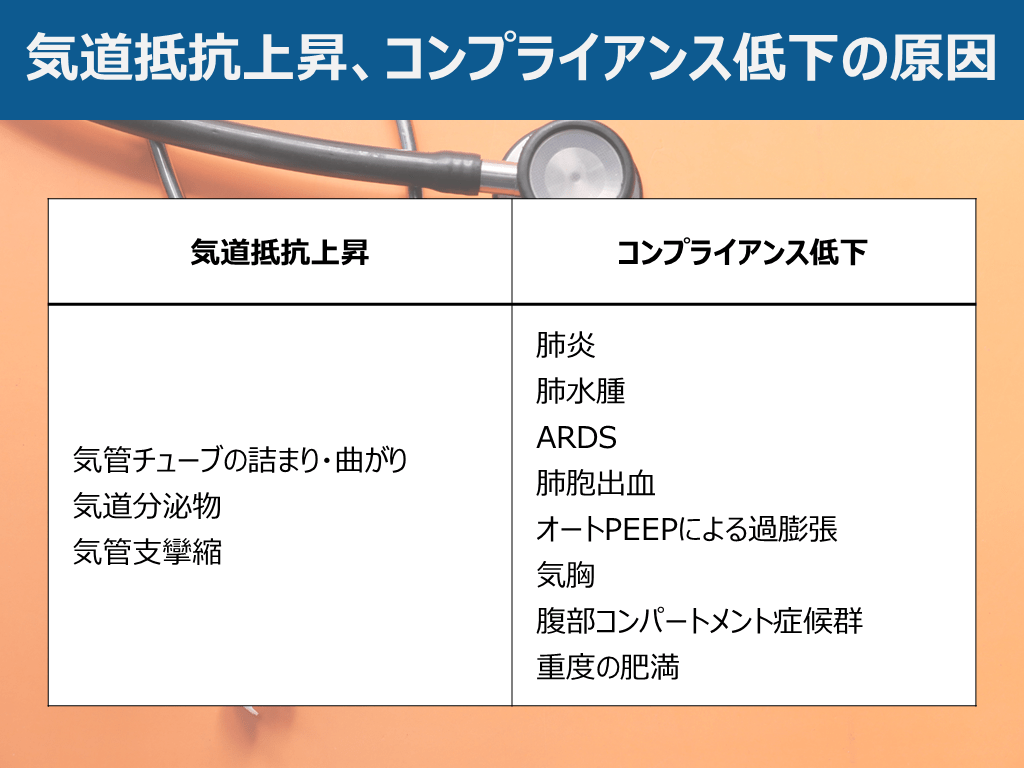

    気道抵抗上昇、コンプライアンス低下の原因

  • #12.

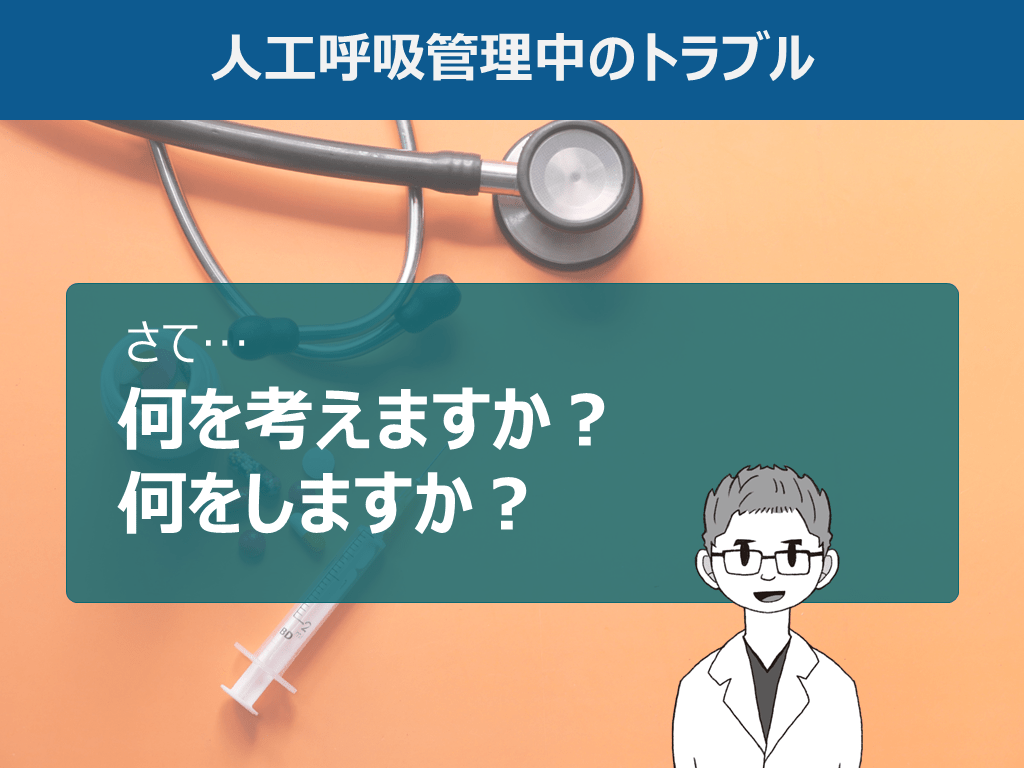

    人工呼吸管理中のトラブル

  • #13.

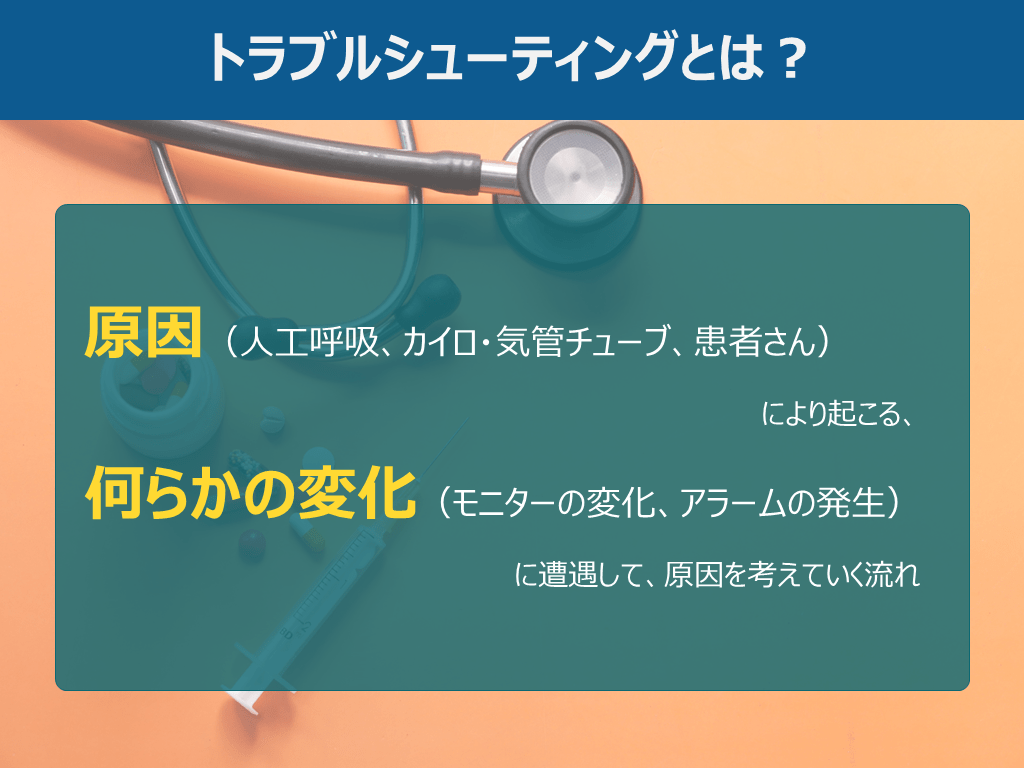

    トラブルシューティングとは? 原因(人工呼吸、カイロ・気管チューブ、患者さん) により起こる、 何らかの変化(モニターの変化、アラームの発生) に遭遇して、原因を考えていく流れ

  • #14.

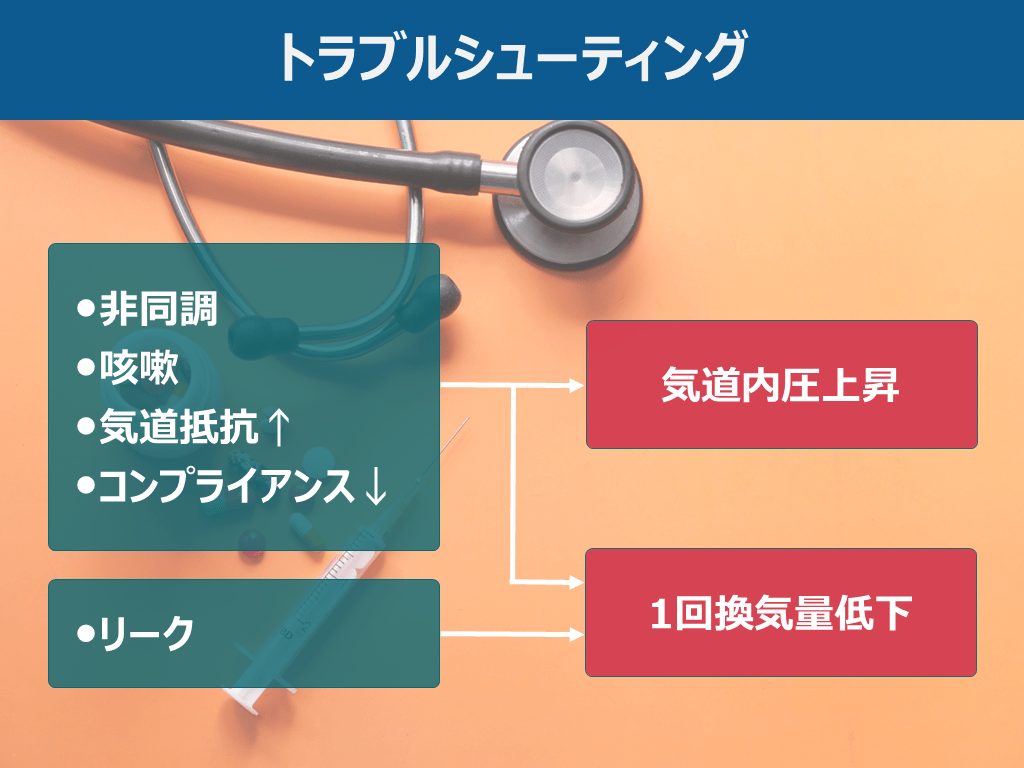

    トラブルシューティング

  • #15.

    トラブルシューティング ステップ① 種類 ステップ③ 原因 ステップ② 部位

  • #16.

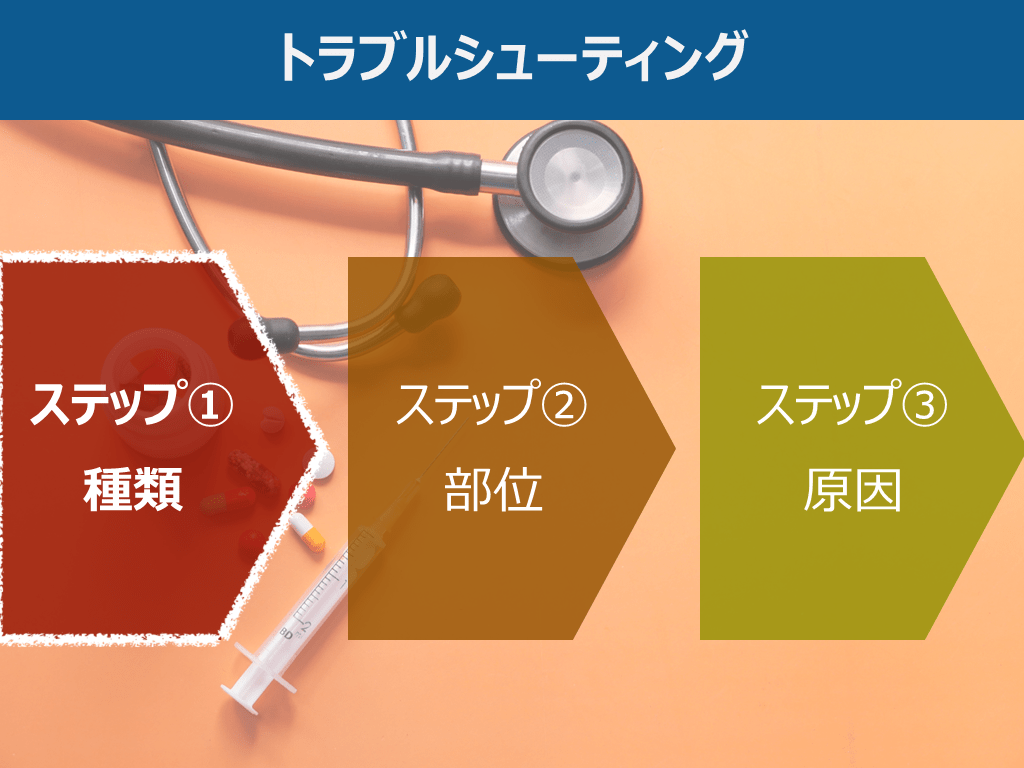

    トラブルシューティング ステップ① 種類 ステップ③ 原因 ステップ② 部位

  • #17.

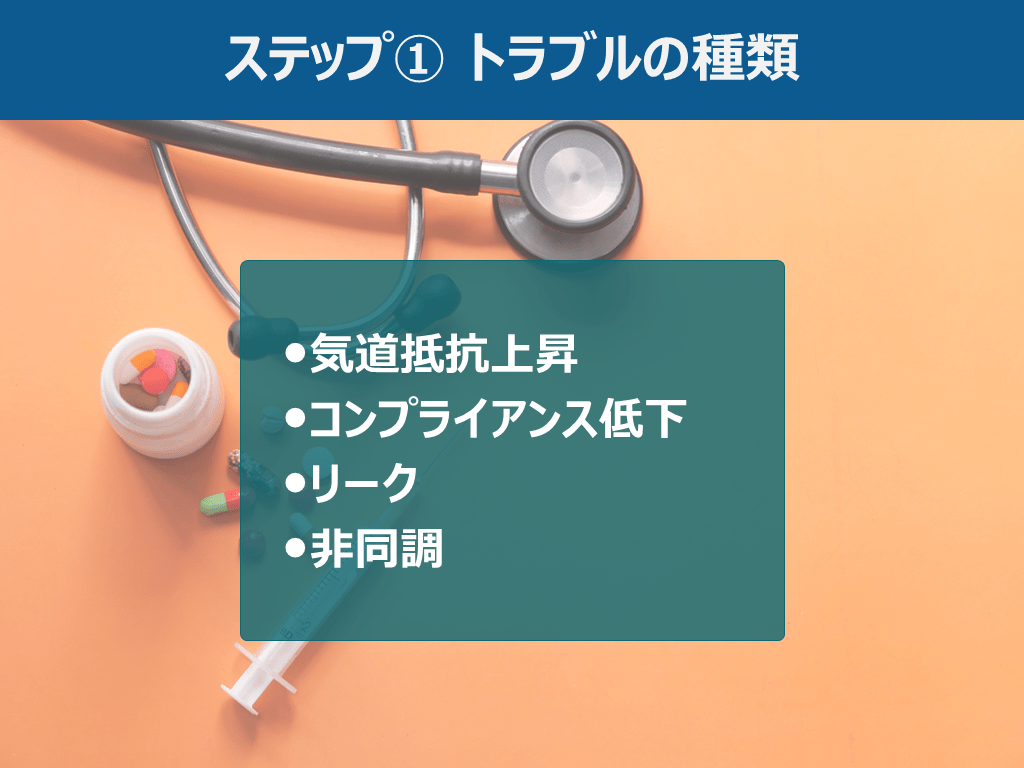

    ステップ① トラブルの種類

  • #18.

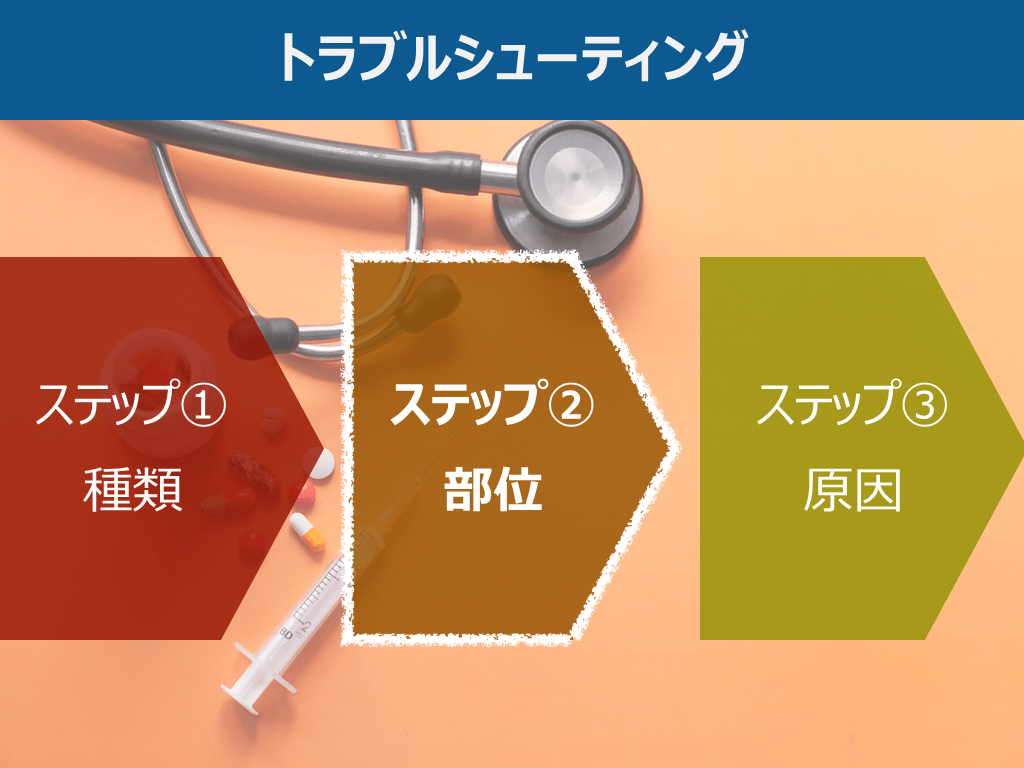

    トラブルシューティング ステップ① 種類 ステップ③ 原因 ステップ② 部位

  • #19.

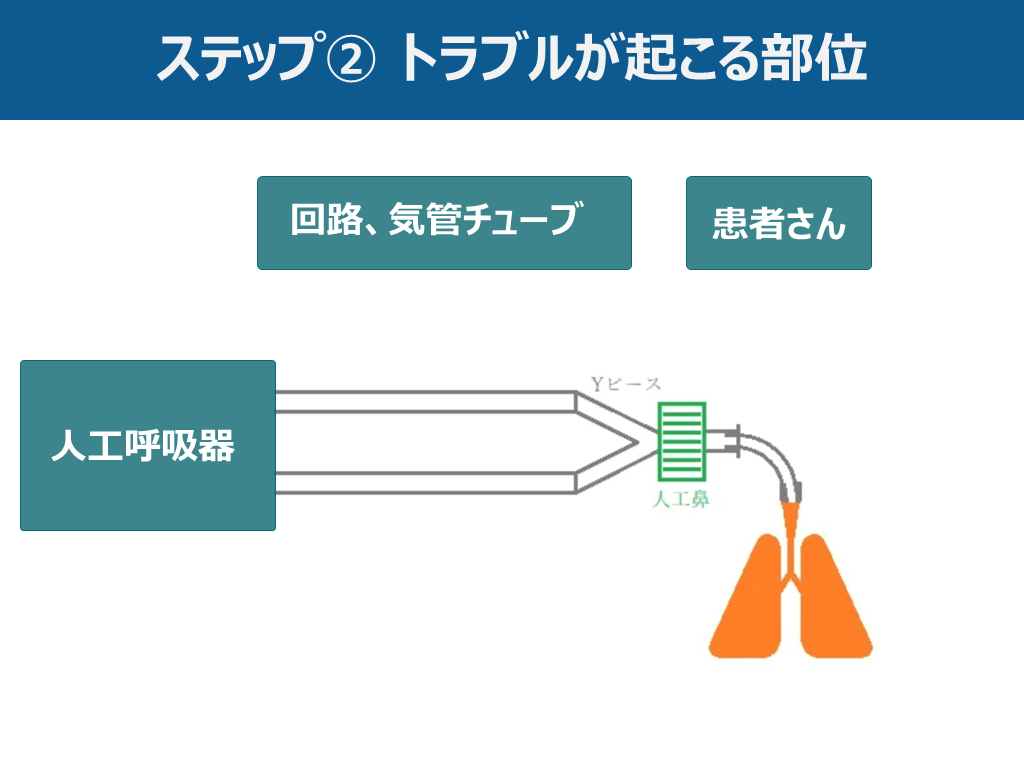

    ステップ② トラブルが起こる部位

  • #20.

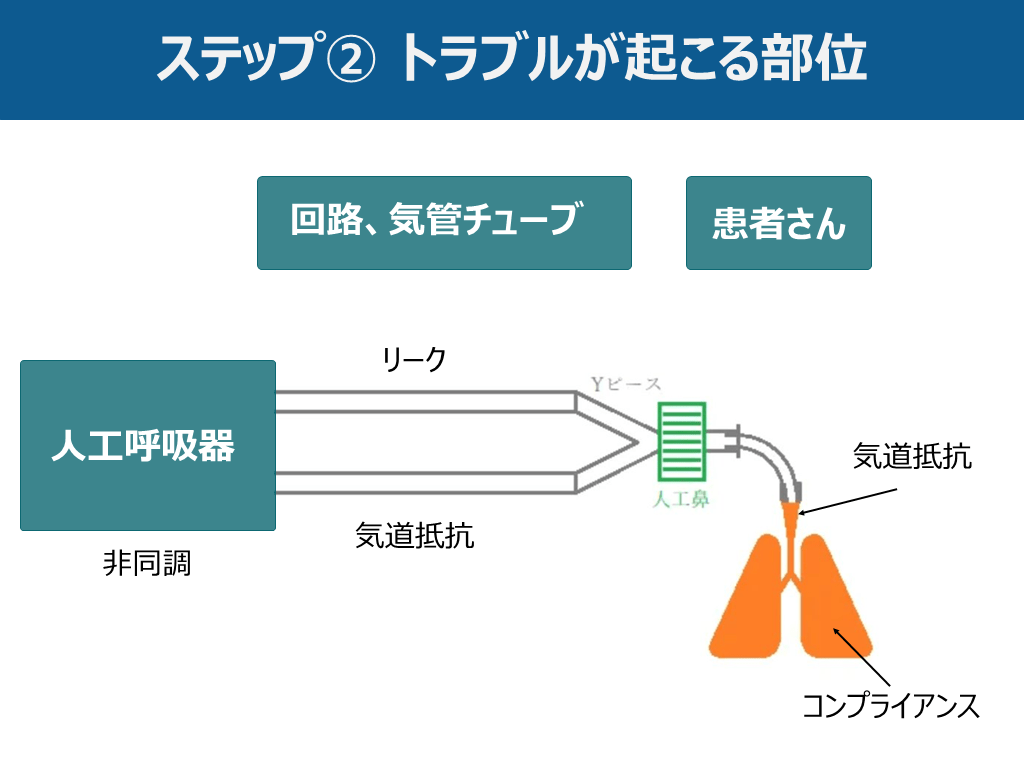

    ステップ② トラブルが起こる部位   リーク 非同調 気道抵抗 気道抵抗 コンプライアンス

  • #21.

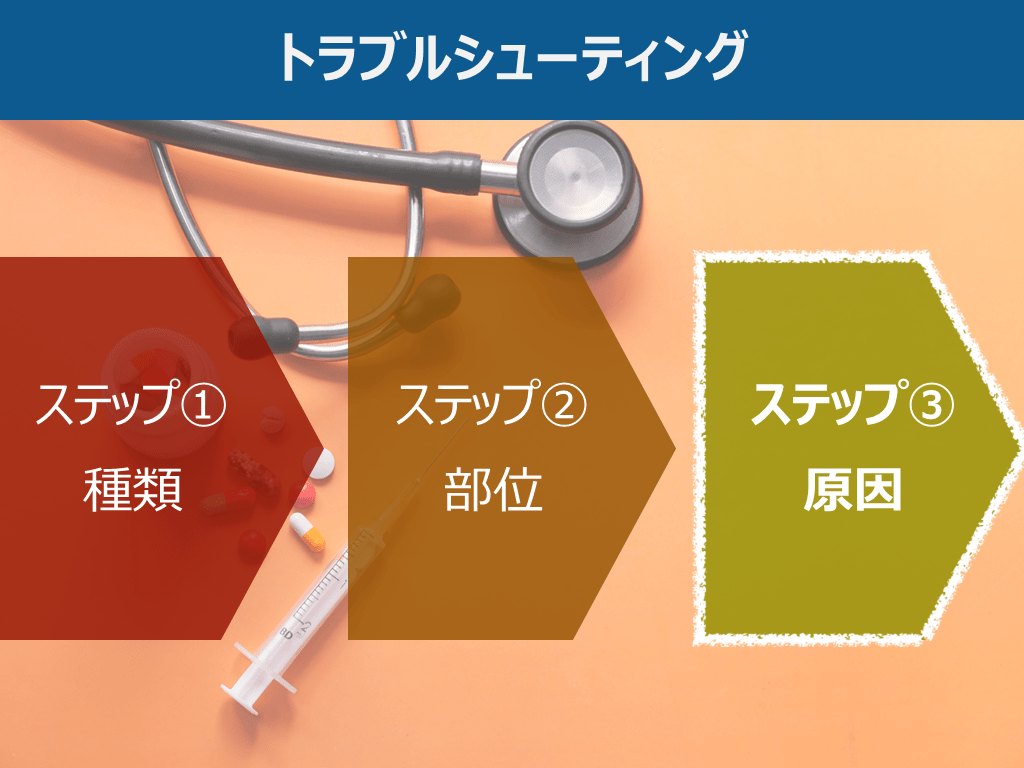

    トラブルシューティング ステップ① 種類 ステップ③ 原因 ステップ② 部位

  • #22.

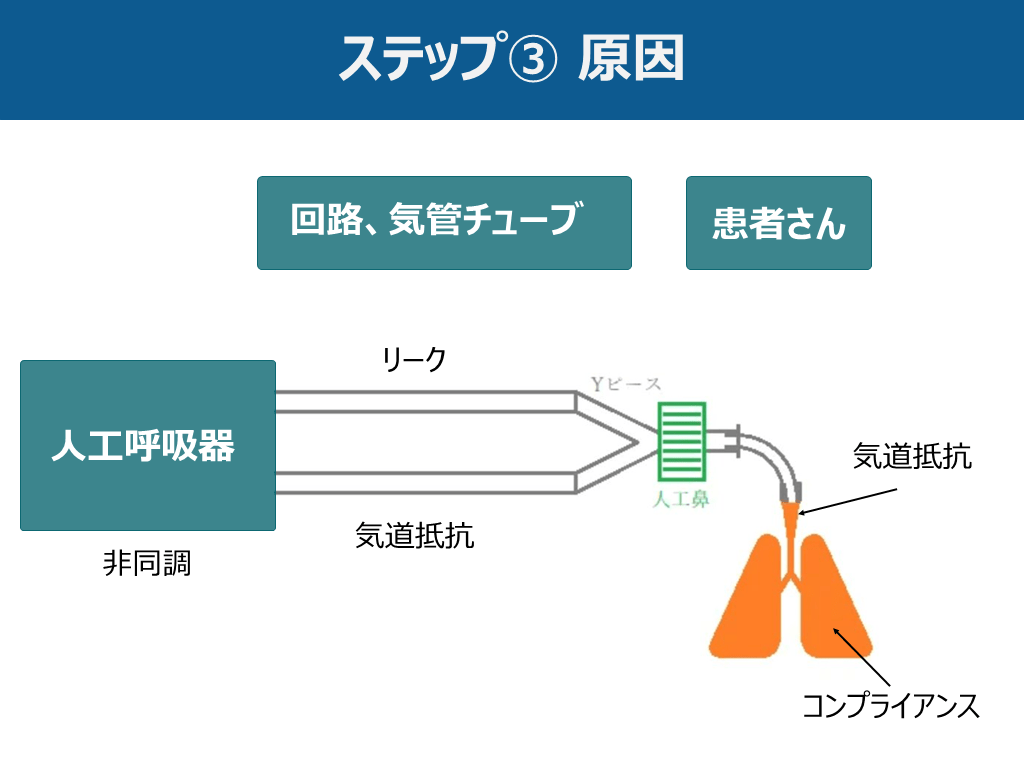

    ステップ③ 原因   リーク 非同調 気道抵抗 気道抵抗 コンプライアンス

  • #23.

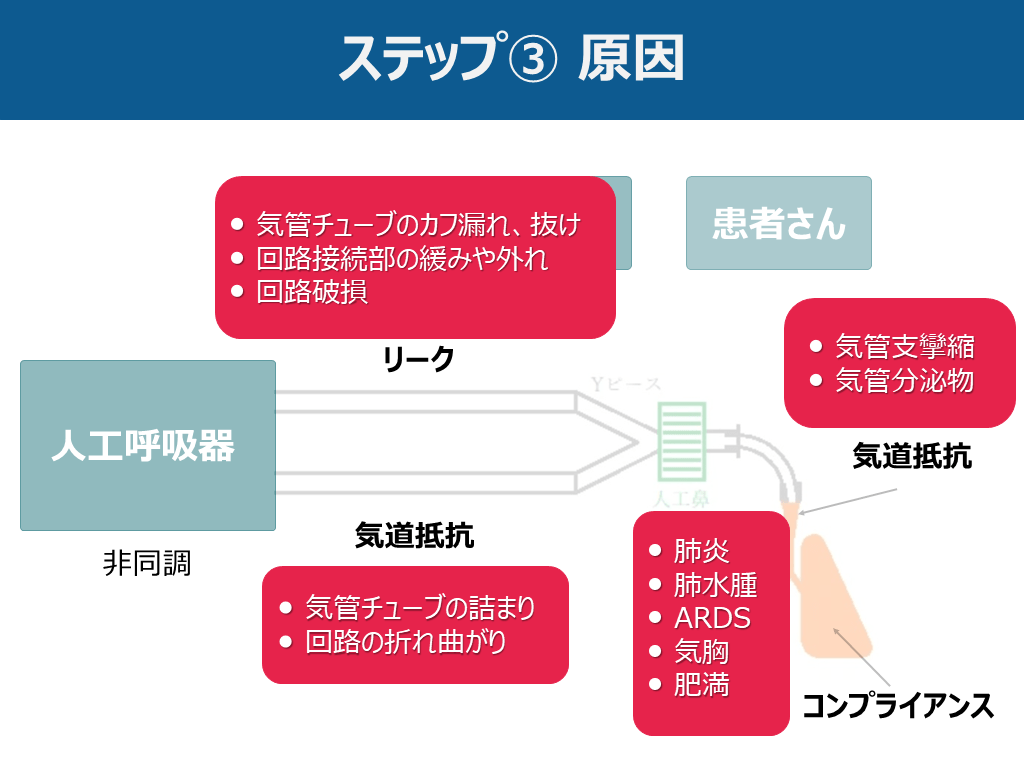

    ステップ③ 原因   リーク 非同調 気道抵抗 気道抵抗 コンプライアンス

  • #24.

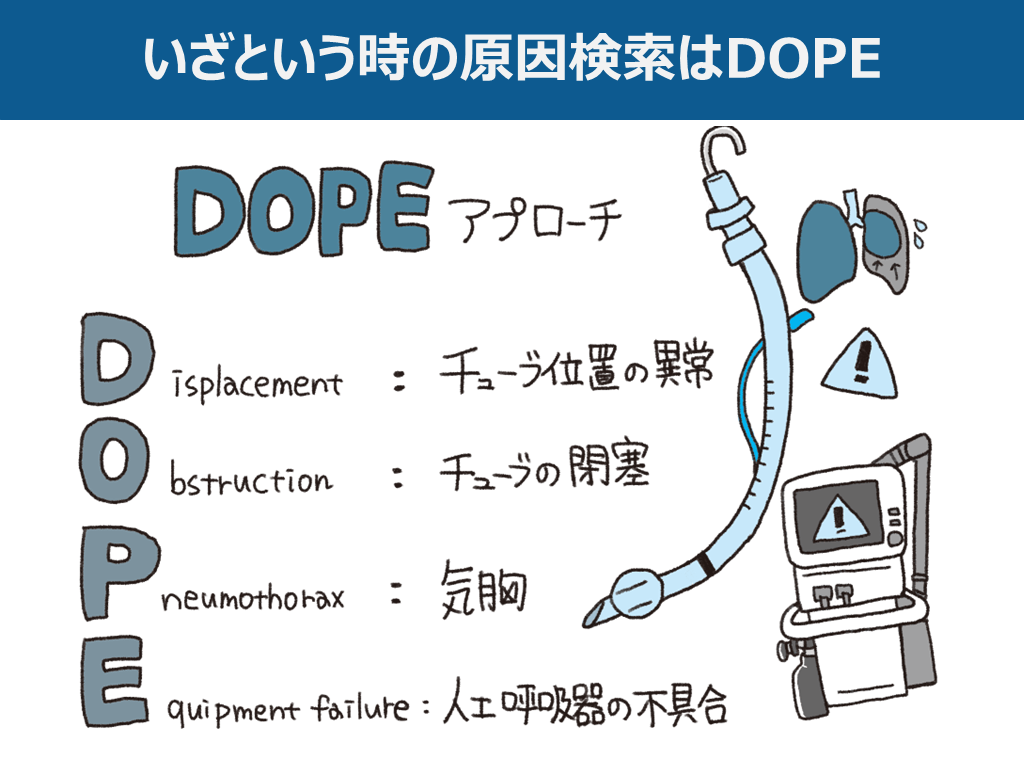

    いざという時の原因検索はDOPE

  • #25.

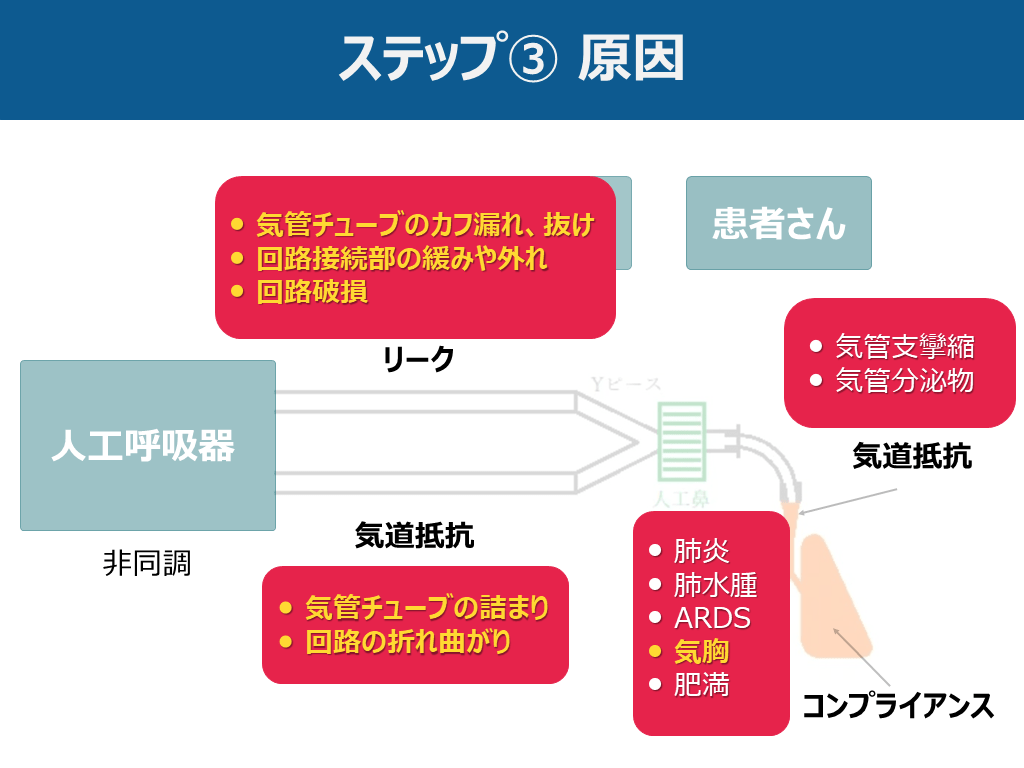

    ステップ③ 原因   リーク 非同調 気道抵抗 気道抵抗 コンプライアンス

  • #26.

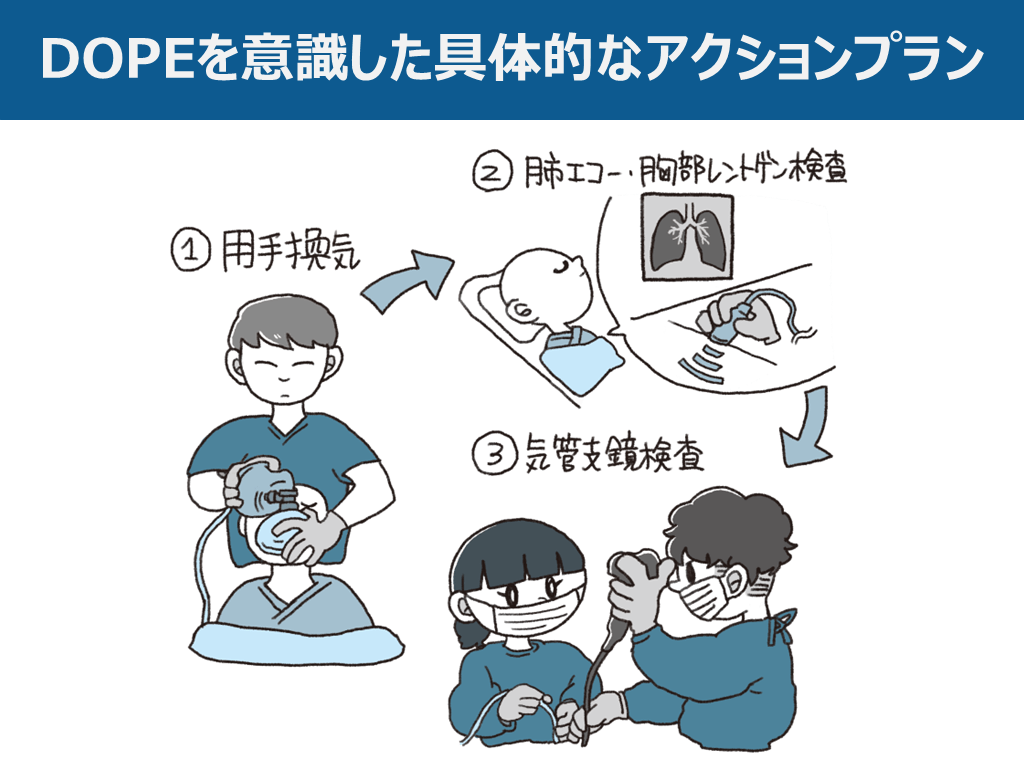

    DOPEを意識した具体的なアクションプラン

  • #27.

    もっと詳しく学びたい方は…!

【いざというときのために学ぶ】人工呼吸管理中のトラブルシューティング

  • 呼吸器内科

  • 救急科

  • 初期研修医

  • ICU
  • 呼吸器
  • 人工呼吸
  • DOPE

18,519

111

更新

シェア

ツイート

投稿者プロフィール
三谷雄己
Award 2023 受賞者

県立広島病院

投稿した先生からのメッセージ

いざという時に必要になるかもしれない、人工呼吸管理中のトラブルシューティングについて

基本的な呼吸器グラフィック波形の内容からコツ、注意点をミニマムに学ぶことができます。

合言葉は"DOPE"です◎

概要

いざという時に必要になるかもしれない、人工呼吸管理中のトラブルシューティングについて

基本的な呼吸器グラフィックの内容から手順、コツや注意点をミニマムにまとめました◎

本スライドの対象者

研修医/専攻医

参考文献

  • みんなの救命救急科
